Opis zaworu motyla z działaniem elektrycznym
Elektryczny zawór motyla to zawór napędzany przez silnik elektryczny w celu obracania okrągłej płyty motyli. Butterfly obraca się wokół osi zaworu 0 stopień -90, aby osiągnąć regulację otwierania i zamykania lub przepływu podłoża rurociągu. Jego podstawowe funkcje obejmują:
Szybka kontrola: rotacja 90 stopni może zakończyć pełne otwarcie lub pełne działanie zamknięcia, szybka prędkość reakcji, odpowiednia dla automatycznych systemów sterowania.
Projekt odporności na przepływ: po całkowitej otwarciu grubość płyty motyli jest jedynym odpornością na przepływ pożywki, a utrata ciśnienia wynosi tylko 1/3 zaworu bramkowego o tej samej średnicy.
Struktura i funkcje projektowe
Główne elementy:
Ciało zaworu: wykonane z żelaza, żelaza plastycznego lub stali nierdzewnej (np. 3 0 4/316), połączenie kołnierza lub zacisku spełnia standardy GB/ANSI, a zakres ciśnienia wynosi 1. 0-4. 0MPA.
Butterfly Tablica: Struktura w kształcie dysku, mocne z uszczelki powierzchniowe węglika wolframowe, wbudowany PTFE typu uszczelki lub pierścień z uszczelką gumową.
Drive and Seal:
Electric Actuator: Obsługuje typ przełącznika (220V AC) lub typ modulacji (4-20 Sygnał MA), obrotowe obejmuje 50-2000 n · m, z poziomem zabezpieczenia eksplozji (ExdⅱBT4) i IP67 Ochronion .
Podwójne rozwiązanie uszczelniające :
Uszczelnienie elastyczne: guma nitrylowa lub gniazdo zaworu PTFE, poziom upływu do VI, obowiązująca temperatura -20 stopień ~ 150 stopni .
Metalowa uszczelka twarda : wielowarstwowa struktura grafitu ze stali nierdzewnej +, rezystancja wysokiej temperatury do 450 stopni, odporna na erozję mediów ziarnistego.
Specyfikacja zastawki motylowej uruchamiana elektrycznie
|
Medium używane |
Woda, olej, ciecz, para itp. |
|
Temperatura płynu |
-10 stopień ~ 425 stopnia |
|
Presja robocza |
0. 3-2. 5MPA |
|
Materiał ciała zaworu |
stal nierdzewna |
|
Rozmiar połączenia |
2 "-24" |
|
Średnica (MM) |
Dn 50-600 |
|
Materiał uszczelniający |
stal nierdzewna |
|
Butterfly Talerz zaworu |
żeliwo lub stal nierdzewna |
|
Siłownik elektryczny |
Typ off-off, typ regulacji, pasywny typ kontaktowy, typ wyjścia sygnału otwierającego, |

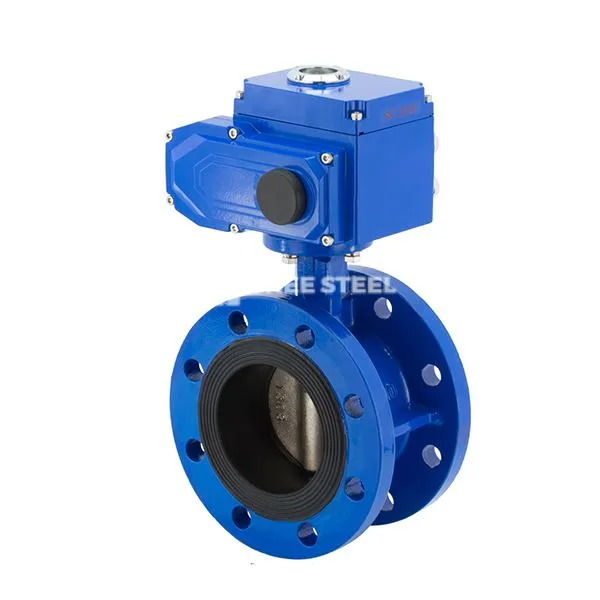

Electric Authed Butterfly Valve
Sugestie wyboru:
Wysokie temperatura i środowisko wysokiego ciśnienia: preferuj zawory motylowe z twardym uszczelnieniem (takie jak D943W), materiał korpusu zaworu musi być WCB lub stal nierdzewna 316L.
Pożywienie korozyjne: stosuj zawory motylowe wyłożone fluorami (podszewka PTFE), odporna na silną korozję kwasu i alkalii.
Zastosowania
Nawadnianie rolnicze: Typ napędzany energią słoneczną stosuje się do oszczędzania wody systemy nawadniające, wspierające zdalne sterowanie i filtrację jakości wody.
System energetyczny: Regulacja rurociągu pary w elektrowniach termicznych, chłodząca kontrola wody w elektrowniach jądrowych.
Produkcja chemiczna: stosunek surowca reaktora, odcięcie pożywki korozyjnej (takie jak rurociągi transmisyjne kwasu i alkalicznego).
