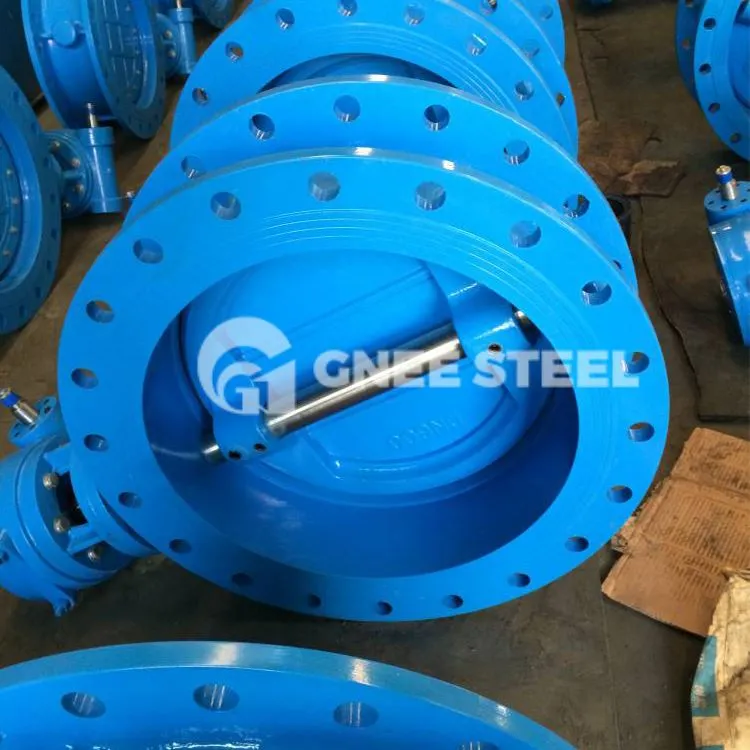

Wysokowydajne przepustnice kołnierzowe nadają się szczególnie do zaworów o dużej średnicy. Znajdują szerokie zastosowanie w regulacji dużych średnic. Gdy przepustnica kołnierzowa jest całkowicie otwarta, opór przepływu jest niewielki. Gdy kąt otwarcia płytki motylkowej wynosi około 15-70 stopnia, przepustnica kołnierzowa może bardzo precyzyjnie kontrolować natężenie przepływu medium. Dodatkowo, ponieważ płytka motylkowa przepustnicy kołnierzowej ma właściwości wycierające podczas obrotu, zawór tego typu może być stosowany w rurociągach z mediami w postaci cząstek zawieszonych. W zależności od wytrzymałości zgrzewu można go stosować także do proszków. i rurociągi mediów granulowanych.
| Standardy | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiały | Stal węglowa, stal nierdzewna, brąz aluminiowy, monel, hastelloy, tytan, duplex, super duplex i inne produkty specjalne |
| Oceny ciśnienia | ANSI 150# do ANSI 1500# |
| Zakresy rozmiarów | 2" do 140"- 50mm do 3500mm (większe rozmiary na zamówienie) |
| Kończy połączenia | RF, RTJ |
| opcjonalne pierścienie gniazda | Odporny RPTFE; INCONEL z osadzonym metalem (ognioodporny po zastosowaniu) |
| Uruchomienia | Ręczny, pneumatyczny, elektryczny, hydrauliczny (przeciwwaga) i elektrohydrauliczny |
Zawory o wysokiej wydajności
- Cechy
Szczelna konstrukcja zamykająca.
Jednoczęściowy korpus zaworu wykonany jest ze staliwa lub stali nierdzewnej o doskonałej odporności na korozję.
Jednoczęściowy mostek o wysokiej wytrzymałości wykonany z A564 gr. 630/PH 17-4.
Podkładka montażowa ISO 5211 z kwadratowym trzonkiem 2"-12". Połączenia wpustowe 14"-24" umożliwiają bezpośredni montaż siłowników ręcznych (dźwignia i przekładnia), pneumatycznych i elektrycznych.
Konfiguracja z podwójnym przesunięciem, stożkowa konstrukcja tarczy kątowej. Maksymalny przepływ, minimalny opór, zapewniający wysoką wartość Cv.
Gniazda zaworów są dostępne z miękkim (PTFE/RTFE) kauczukiem nitrylowym, EPDM, VITON lub metalowymi (A240 Tp 304/316) ognioodpornymi gniazdami zaworów. Zarówno miękkie, jak i metalowe siedzenia są wymienne.
Kołnierz dławnicy zapobiega nierównomiernemu rozkładowi obciążenia, które mogłoby uszkodzić uszczelkę.
Konstrukcja wewnętrznego ogranicznika ruchu zapobiega nadmiernemu ruchowi dysku, minimalizując możliwe uszkodzenie gniazda zaworu.
Pierścienie oporowe są dostępne w wykończeniach powierzchni od 125 do 200 AARH i są kompatybilne ze standardowymi i spiralnie zwijanymi konstrukcjami uszczelek. Zewnętrzna średnica jest osadzona w powierzchni uszczelniającej uszczelki, aby zapobiec wyciekom zewnętrznym.
Wytrzymały uchwyt i 10-płytka wycinająca pozycjonują dysk w precyzyjnych ogranicznikach kątowych.
