Pojedyncze mimośrodowe zawory motylkowe

Pojedynczy mimośrodowy zawór motylkowy: Aby rozwiązać problem wytłaczania pomiędzy płytą motylkową a gniazdem zaworu koncentrycznego zaworu motylkowego, wyprodukowano pojedynczy mimośrodowy zawór motylkowy. Cechą konstrukcyjną jest to, że oś trzpienia zaworu odchyla się od środka płytki motylkowej, tak że górny i dolny koniec płytki motylkowej nie obracają się już. Środek osi, dyspersja, redukująca nadmierne wytłoczenie pomiędzy górnym i dolnym końcem płytki a gniazdem zaworu.

Cechą konstrukcyjną pojedynczego mimośrodowego zaworu motylkowego jest to, że oś trzpienia zaworu odbiega od środka płytki motylkowej, w związku z czym górny i dolny środek płytki motylkowej nie stają się już osią obrotu, rozpraszając i redukując nadmierne wytłaczanie pomiędzy górne i dolne końce płyty motylkowej oraz zimna noc.

Zgodność z normami

Norma projektowa: API 609, ASME B16.34
Długość konstrukcyjna: ASME B16.10, GB/T 12221
Końcówka łącząca: ASME B16.5, ASME B16.47, ASME B16.25, GB/T 9113
Standard testowy: API 598, ISO 5208, GB/T 26480, GB/T 13927

Uruchomienie	Siłownik elektryczny, siłownik pneumatyczny lub hydrauliczny, skrzynia biegów, kołnierz górny ISO;
Połączenie	kołnierzowe, spawane, typu płytkowego;
nazwa wyróżniająca:	200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 2000;
Numer katalogowy:	2,5, 6, 10, 16, 25 ;
Materiał uszczelnienia	NBR, (VITON, EPDM);
Tmaks	180 stopni;
Typ zaworu	L32.6;

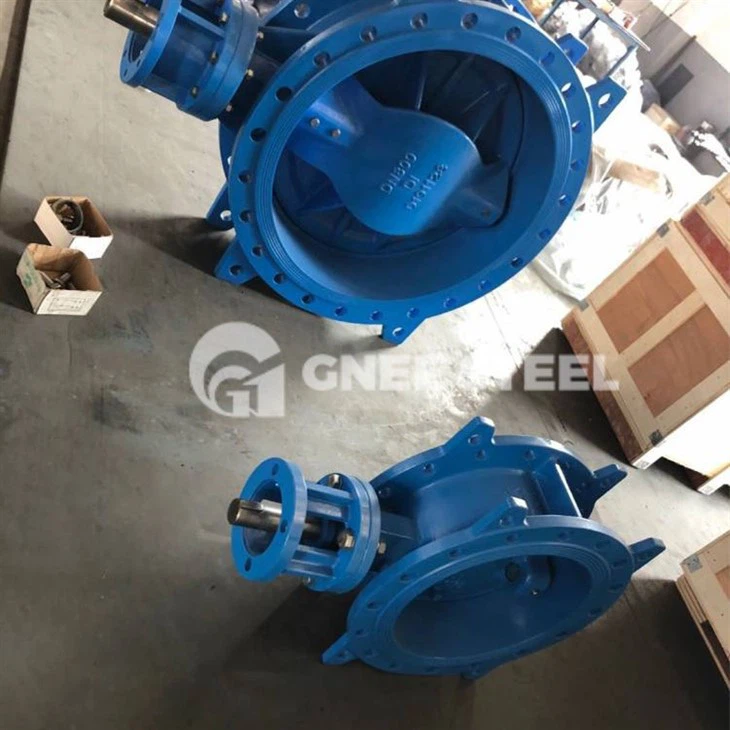

Mimośrodowe zawory motylkowe

steel eccentric butterfly valves

Główny powód niepowodzenia działania uszczelniającego pary uszczelniającej
① Podczas procesu otwierania i zamykania przepustnicy, gdy płyta zaworu obraca się i ściska elastyczne miękkie gniazdo zaworu, na płycie zaworu i gnieździe zaworu wystąpią zużycie mechaniczne i zarysowania;

② Po tym, jak płyta zaworu ściśnie elastyczne gniazdo zaworu, elastyczne gniazdo zaworu lub elastyczna warstwa płytki zaworu spowoduje trwałe odkształcenie plastyczne, płynięcie na zimno, uszkodzenie sprężystości itp.;

③Materiał elastycznego gniazda zaworu lub elastyczna warstwa płytki zaworu starzeje się i ulega zniszczeniu;

④Średnia kawitacja i erozja powierzchni uszczelniającej.
