Zawór motyla wafelowy z pneumatycznym siłownikiem

Zawór motyla z pneumatycznym siłownikiem pneumatycznym to zawór, który można szybko otworzyć i zamykać, obracając dysk zaworu napędzany sprężonym powietrzem. Jest odpowiedni do systemów rurociągów o ograniczonej przestrzeni i operacji o wysokiej częstotliwości. Jest szeroko stosowany w kontroli przepływu i izolacji w dziedzinach chemikaliów, energii, żywności itp.

Podstawowa struktura i zasada pracy

Forma zaworu i forma połączenia:
Projekt opłatek: korpus zaworu jest zaciskowy między kołnierzami rur przez śruby, z kompaktową konstrukcją i oszczędnością miejsca instalacji.
Płyta zaworu i uszczelka: Tablica motyli przyjmuje strukturę w kształcie dysku, a materiałem uszczelniającym może być guma nitrylowa (NBR), Fluororubber (FKM) lub metalowa uszczelka twarda, aby zaspokoić potrzeby różnych pożywki.

Pneumatyczny siłownik:
Podwójne/jednorazowe działanie: podwójne działanie siłowników polegają na dwukierunkowym napędu źródła powietrza, a jednostki jednoczesne są wyposażone w funkcję resetowania sprężyny (automatycznie zamknięte, gdy powietrze zostanie utracone).
‌ Tryb Drive‌: Przekładnia zębate (w szeregu) lub Scotch Fork (seria AW), moment wyjściowy do ‌10 ~ 5000 N · M‌, odpowiedni dla kalibru DN15 ~ DN1200 ‌.
‌
Zasada pracy:
Źródło powietrza ({{0}}. 4 ~ 0,6 MPa) przełącza kierunek przez zawór elektromagnesu, popycha tłok siłownika do poruszania się i napędza płytkę motyla, aby obrócić ‌90 stopnia ‌, aby osiągnąć pełne otwarcie lub pełne zamknięcie ‌.
‌ Mechanizm rozwiązywania ‌: Uszczelnienie sprężyste środkowe (uszczelka miękka) lub trójściskowe uszczelnienie metalowe, poziom upływu mniejszy lub równy 10 ppm‌

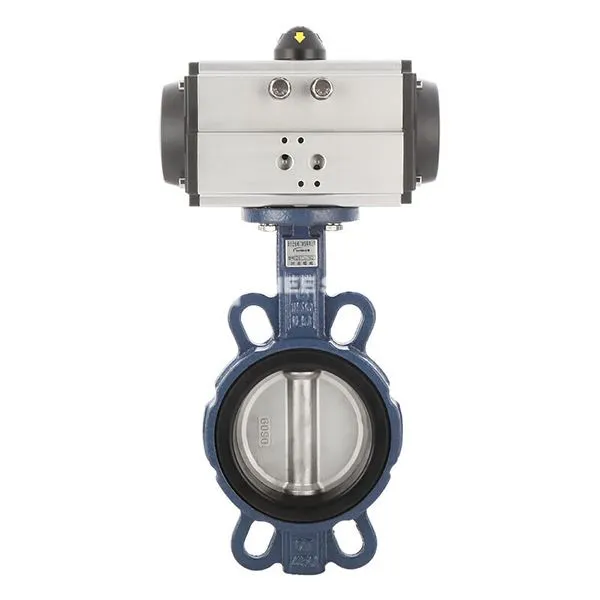

Zawór motyla wafelowy z pneumatycznym siłownikiem



Zastosowania

• Automatyzacja przemysłowa:

Szybkie odłączenie rurociągów dostarczania materiału w reaktorach chemicznych.

Regulacja przepływu pary w sieciach termicznych, wytrzymując wysoką temperaturę i wysokie ciśnienie.

• Systemy czyste i higieniczne:

Aseptyczna średnia kontrola linii napełniania żywności i napojów (przy użyciu złożonych lustrzanych ciał zaworów ze stali nierdzewnej).
Przeciętna izolacja rozpuszczalników i emulsji w sprzęcie farmaceutycznym.

• Ochrona środowiska i energia:

Rurociągi cząstek odpadowych w systemach desulfuryzacji gazu spalinowego, z opornym na zużycie twardego projektu uszczelnienia.
Odłączenie awaryjne zbiorników LNG, obsługujące warunki niskiej temperatury (-196).
