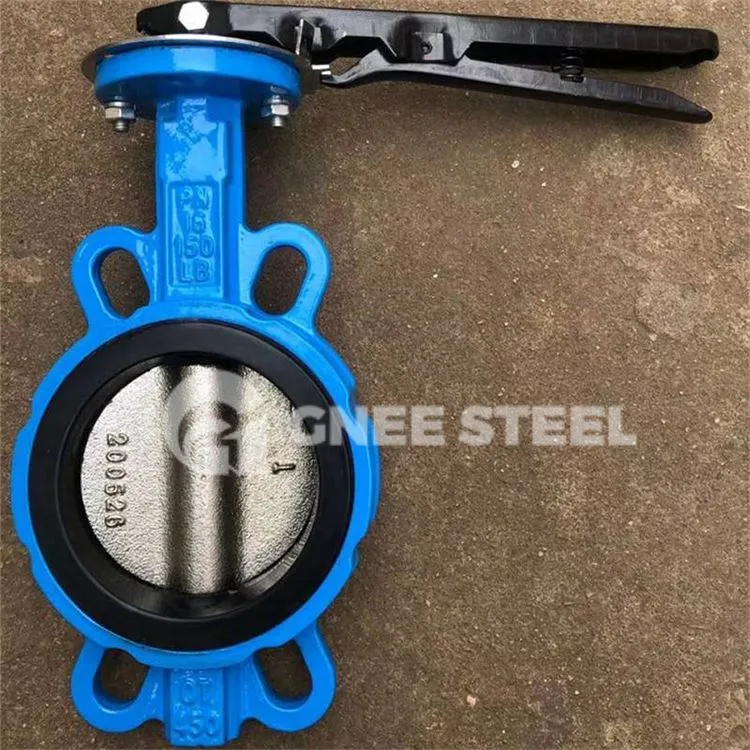

Żeliwny zaciskany zawór motylkowy przyjmuje trzy mimośrodowe struktury uszczelniające, sekwencja zaworów i płyta motylkowa prawie się nie zużywają, im bardziej zamknięte, tym ściślejsza funkcja uszczelniania. Pierścień uszczelniający wykonany jest ze stali nierdzewnej, która ma podwójne zalety metalowego twardego uszczelnienia i elastycznego uszczelnienia, i ma doskonałe właściwości uszczelniające bez względu na niską i wysoką temperaturę.
Doskonałe właściwości uszczelniające, odporność na korozję, długa żywotność i inne cechy. Powierzchnia uszczelniająca płyty tarczowej wykonana jest z powierzchni spawanej na bazie diamentu, powierzchnia uszczelniająca jest odporna na zużycie i ma długą żywotność. Duży rozmiar płyty motylkowej przyjmuje strukturę zębatki, wysoką wytrzymałość, duży obszar przelewu, mały opór przepływu. Zawór motylkowy z dwukierunkowym uszczelnieniem żeliwnym, instalacja nie podlega ograniczeniom kierunku przepływu medium, ale również nie podlega wpływowi lokalizacji przestrzeni, może być instalowany w dowolnym kierunku. Urządzenie napędowe można zainstalować w wielu pozycjach (obracając się o 90" lub 180"), co jest wygodne dla użytkowników.
Specyfikacja zaworu motylkowego żeliwnego typu waflowego
| Standard projektowy | Normy API 602 i ASME B 16.34 |
| Wykres ciśnienia/temperatury | ASME B16.34 |
| Wymiar twarzą w twarz | Standardowy VIHUNG |
| Norma testowa | Interfejs API 598 |
| Szczegóły kołnierza | ASME B16.5 DO 4", DIN / BS JEST JIS |
| Szczegóły końca spoiny czołowej | ASME B16.25 |
| Szczegóły końcówek spawanych gniazdowo | ASME B16.11 |
| Szczegóły końcówki śrubowej | ASME B1.20.1 |
| Zakres rozmiarów | 1/2" - 4"(DN15 - DN100) |
| Klasa ASME | Klasa 150 do 4500 |
| Materiały | A105,LF2,F5,F11,F22, F304/F304L, F316/F316L,F347, Monel |
| Irmy | F6a / F316 / F304 / F316L / F321 1 F51 / F55 / nconel / Stal utwardzana lub hartowana |
| Kończy się | Końcówki kołnierzowe, Końcówki do spawania czołowego, Końcówki do spawania gniazdowego, Końcówki śrubowe |
| Operacja | podręcznik |
Zawory motylkowe typu wafelkowego
