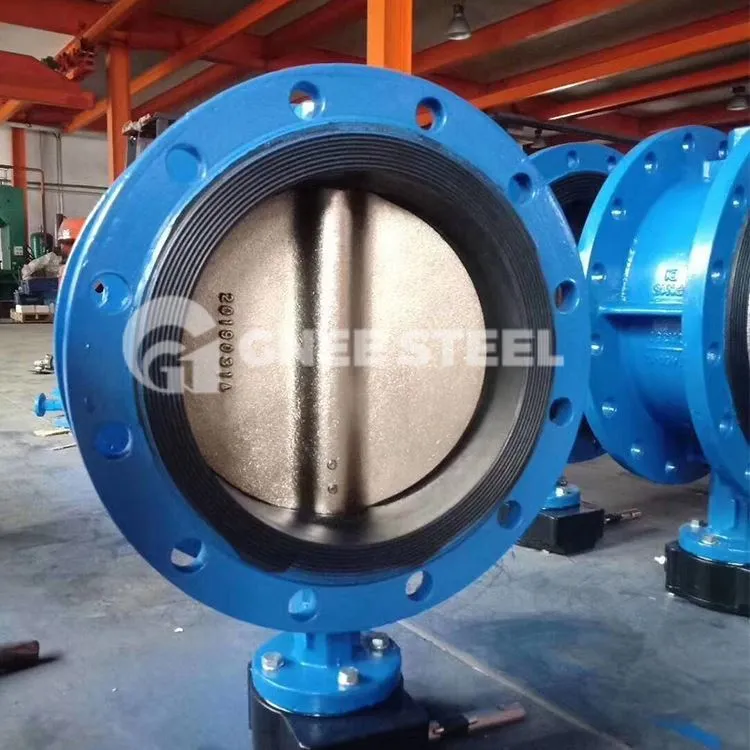

Zawór motylkowy z pojedynczym przesunięciem

Zawór motylkowy z pojedynczym przesunięciem oraz górny i dolny wał zaworu przyjmują połączenie ukształtowanych otworów i ukształtowanych wałów, co realizuje funkcję bezkołkowego połączenia pływającego w górę i w dół, w lewo i w prawo płyty motylkowej w procesie otwierania i zamykania płytkę motylkową i zmniejsza obszar kolizji pomiędzy płytką motylkową a gniazdem zaworu, co znacznie zmniejsza moment obrotowy.

Aby rozwiązać problem koncentrycznej płytki motylkowej zaworu motylkowego i wytłaczania gniazda zaworu, w wyniku czego powstał pojedynczy mimośrodowy zawór motylkowy, cechy konstrukcyjne osi trzpienia zaworu odchylały się od środka płytki motylkowej, tak że górne i dolne końce płyta motylkowa nie jest już osią obrotową rozproszoną, aby złagodzić górne i dolne końce płytki motylkowej oraz gniazdo zaworu nadmiernego wytłaczania.

Rozmiar	Większe rozmiary 2"~48" (DN50~DN1200) na zamówienie
Ciśnienie	Klasa ANSI #150~900, PN10, PN100
Materiał korpusu	Stal węglowa, stal nierdzewna, stal stopowa, stal duplex itp.
Zgodność ze standardami	ISO 5752, BS5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN3202.
Zakończ połączenia	Końcówki kołnierzowe LUB PŁYTKA, LUG, BW
Operacja	ręczne, pneumatyczne, elektryczne i inne
Uszczelki	Gniazdo NBR, EPDM, VITON, PTFE lub metalowe itp.

Główne wymiary i masy pojedynczego zaworu mimośrodowego

Dane techniczne	Przenoszenie	L	D	D1	d	n	d0	b	f	Φ	waga
DN100	XJ24	127	220	180	156	8	19	19	3	150	19
DN150	XJ24	140	285	240	211	8	23	19	3	150	37
DN200	XJ30	152	340	295	266	8	23	20	3	300	51
DN250	XJ30	165	395	350	319	12	23	22	3	300	68
DN300	4022	178	445	400	370	12	23	24.5	4	300	93
DN350	4023	190	505	460	429	16	23	24.5	4	400	122
DN400	4023	216	565	515	480	16	28	24.5	4	400	152
DN450	4024	222	615	565	530	20	28	25.5	4	400	182
DN500	4024	229	670	620	582	20	28	26.5	4	400	230
DN600	4025	267	780/755	725/705	682/667	20	31/26	30	5	400	388
DN700	4025	292	895/860	840/810	794/772	24	31/26	32.5	5	400	480
DN800	4026	318	1015/975	950/920	901/878	24	34/31	35	5	500	661
DN900	4026	330	1115/1075	1050/1020	1001/978	28/24	34/31	37.5	5	500	813
DN1000	4026	410	1230/1175	1160/1120	1112/1078	28	37/31	40	5	500	1018
DN1200	4027	470	1455/1405	1380/1340	1328/1295	32	40/34	45	5	500

Zawór motylkowy

Single eccentric Butterfly Valve
