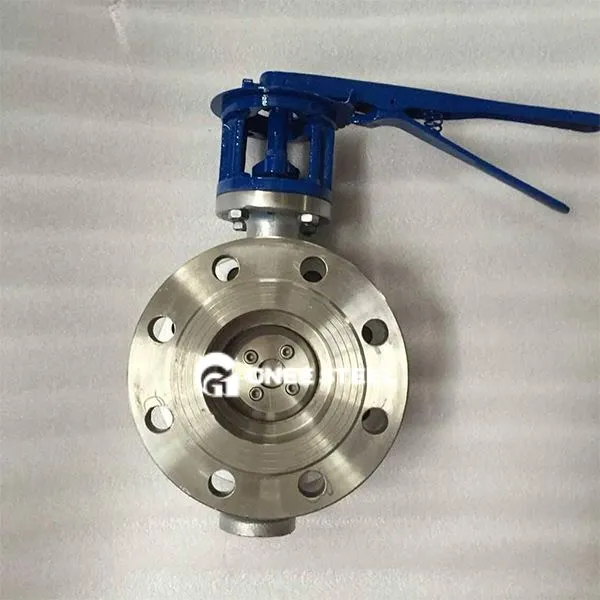

Ręczny zawór motyla

Ręczny zawór motyla to zawór, który kontroluje przepływ płynu poprzez ręczne obracanie płyty motyli. Jego podstawowe elementy obejmują korpus zaworu, płytkę motyla, łodygę zaworu i uszczelki, które są odpowiednie do scenariuszy sterowania wodą, gazem, pary i proszku.

‌ Płytka zaworowa i motyl: ‌ Wałczona ciało: głównie żeliwa, stal węglowa, stal nierdzewna (3 0 4/116l), z oceną ciśnienia pn1. 0 ~ pn1.6 (1. 0 ~ 1,6mpa); ‌ Butterfly Projekt płyty: płyta motyla w kształcie dysku obraca się 0 stopnia ~ 90 stopni wokół osi, a odporność na przepływ jest niewielka, gdy jest w pełni otwarta (spadek ciśnienia mniejszy lub równy 0,05), który jest odpowiedni do regulacji dużego przepływu. ‌Seal Forma: ‌elastic Seal (np. EPDM, PTFE): Poziom wycieku osiąga klasę ANSI, obowiązująca temperatura -20 stopień ~ 150 stopni; ‌ Uszczelnienie metalowe (nakładka stopu twardego): Opór temperatury mniejszy lub równy 550 stopni, odpowiedni dla cząstek zawierających średnio lub wysoką temperaturę.

Klasyfikacja i kompilacja modelu

Klasyfikacja połączenia:

Typ wafla (takie jak D71X): zaciśnięte między kołnierzami rur według śrub kołowego, kompaktowa konstrukcja;

Typ kołnierza (taki jak D341X): kołnierze na obu końcach, odpowiednie dla rur DN50 ~ DN2600.

Analiza modelu (przyjmowanie D343H -16 C jako przykład):

D: kategoria zaworów motyla;

3: napęd na sprzęt robaków;

4: połączenie kołnierza;

3: Struktura trójściskowa;

H: Stalowa pieczęć ze stopu;

16: Ciśnienie nominalne 1,6MPa;

C: Caster stalowy korpus zaworu.



GNEE Manual Butterfly Valve



Zastosowania
