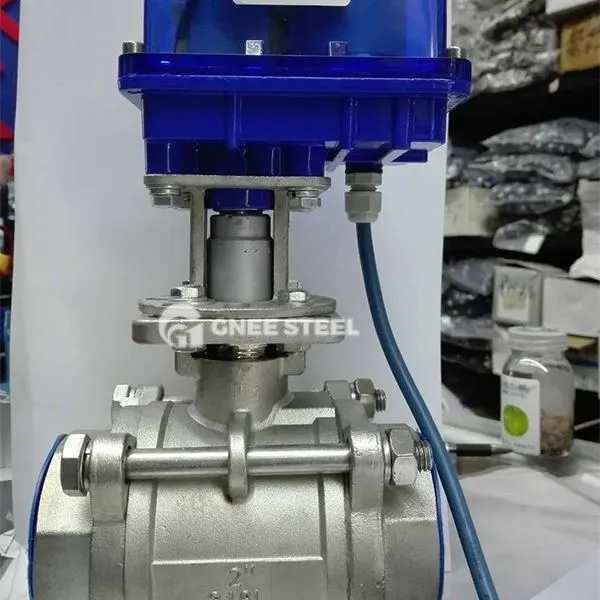

Opis zaworu elektrycznego pod wysokim ciśnieniem
Pod wysokim ciśnienia elektryczne zawory kulkowe rozwiązują problem precyzyjnej kontroli pod wysokim ciśnieniem, wysokim temperaturą i nośnikiem korozyjnym poprzez skoordynowaną konstrukcję korpusów stali nierdzewnej\/dupleksowej, siłowników elektrycznych i twardych\/miękkich systemów uszczelnienia. Typowe produkty, takie jak Q41F -160 P i Q941F -16 P były szeroko stosowane w petrochemicznych, energii i innych polach. Ich szybka odpowiedź (mniejsza lub równa 0. 05 sekund), zdalne sterowanie i długą żywotność znacznie poprawiają bezpieczeństwo i wydajność systemów przemysłowych.
Projektowanie ciała
Ciało i materiał zaworów : 304, 316L stali nierdzewnej lub dupleksowej stali (takiej jak 2205\/2507) kute korpus zaworu, zakres ciśnienia 16-500 MPA, odpowiednie dla wysokiej temperatury (-196 stopnia ~ 550 stopni) i silne media korozyjne (takie jak kwas, alkali, wodorowe);
System napędowy: Zintegrowany odporny na eksplozję siłownik elektryczny (poziom ochrony IP67) obsługuje 0. 05 sekund szybkiego otwierania i zamykania, moment obrotowy mniejszy lub równy 50n · m, może być zdalnie kontrolowany przez system PLC lub DCS;
Technologia :
Soft SEAL : PTFE lub PPL GED, poziom upływu ANSI VI, odpowiednie do czystych płynów (takich jak woda, para);
Uszczelnienie w sprawie: stelity 6, odporny na zużycie cząstek oraz wysokie temperaturę i wysokie ciśnienie (450 stopni \/25mPa), odpowiednie dla złożonych pożywek, takich jak olej, gaz, stopiona sól itp.
Funkcje rcep
Wysokość ciśnienia odcięcia : Projekt pełnej średnicy (taki jak DN300) osiąga odcięcie utraty ciśnienia zero, z odpornością na ciśnienie 500 MPa i jest stosowany w głowicach naftowych i gazowych oraz nadkrytycznych rurociągach parowych;
Inteligentne regulacja : kula w kształcie litery V z siłownikiem elektrycznym, dokładność regulacji przepływu liniowego ± 2%, zmniejszając zużycie energii systemu o 15%-20%;
Safety Protection: Wbudowane urządzenie przeciwstatyczne i ognioodporna struktura, aby zapobiec zbliżaniu się do płonącego środowiska z powodu tarcia.
specyfikacja zaworu elektrycznego pod wysokim ciśnieniem
|
Materiały wykonawcze
|
Stal nierdzewna, żeliwa
|
|
Materiał ciała
|
Stal nierdzewna (SS316, SS304)
|
|
Opcjonalny rozmiar
|
1\/2 "~ 4", DN15 ~ DN100
|
|
Materiał uszczelniający
|
NBR, EPDM, PTFE, metalowa uszczelka
|
|
Obowiązujące media
|
Gaz, ciecz, woda, kontrola oleju
|
|
Obowiązująca temperatura
|
-10-150 stopień
|
|
Opcjonalna funkcja siłownika
|
Typ przełączania, typ regulacyjny, typ inteligentny
|
|
Opcjonalna kolokacja
|
Zawór elektryczny, pierścień uszczelniający, przełącznik graniczny, siłownik
|
|
Ciśnienie robocze
|
1,6 ~ 6,4 m Pa
|
|
Długość życia
|
1 500, 000 (1 milion) razy
|
|
Opcjonalne akcesoria
|
Zawór elektromagnesu Namur, przełącznik graniczny, FRL, wskaźnik położenia, urządzenie ręczne
|
|
Aplikacja
|
Żywność i napoje, woda i ścieki, ultra czysta woda, odsalanie, chemikalia, tekstylia, farmaceutyka, miazga i papier, wydobycie,
Branże kotła i energetyki |
elektryczny zawór kulkowy pod wysokim ciśnieniem
Zastosowania
Energia petrochemiczna
Transport oleju i gazu pod wysokim ciśnieniem: q41f -160 P jest używany do odcięcia mediów zawierających siarkę, a kombinacja korpusu zaworu 316L + uszczelnienie twardego ma opór ciśnienia 25 MPa;
System magazynowania energii stopionej soli: dostosuj się do warunków pracy 450 stopni \/32 MPA, aby osiągnąć szybkie przełączanie stopionego podłoża solnego.
Proces chemiczny
Silna kontrola przekierowania kwasu: Uszczelnienie PTFE + siłownik elektryczny dokładnie dostosowuje przepływ cieczy korozyjnych, z szybkością wycieku mniejszym lub równą 0. 01%.
System zasilania
Superkrytyczna regulacja pary: Dupleksowy korpus zaworu stalowego wytrzymuje 550 stopni \/42 MPa i jest wyposażony w sterownik elektryczny do osiągnięcia kontroli pętli zamkniętej.
Punkty wyboru i działania i konserwacji
Podstawa selekcji
Medium dopasowanie : Gdy stężenie jonów chlorkowych jest większe niż 50 ppm, 316L lub materiał Hastelloya należy wybrać; Korpus zastawki stopowej Monel jest preferowany w środowisku kwasu hydrofluorowego;
Adaptacja na ciśnienie : Scenariusze ultra-wysokie (większe lub równe 100 mPa) muszą użyć zintegrowanego korpusu zaworu zaworu, aby uniknąć ryzyka wycieku spoiny;
Control requirements: For high-frequency adjustment (>1 0 0 razy\/dzień), prolące siłowniki elektryczne są preferowane z dokładnością 0,1%.
Instalacja i konserwacja
Instalacja kołnierza wymaga przekątnego dokręcania śrub o sile wstępnej mniejszej lub równej 200N · m, aby zapobiec deformacji korpusu zaworu;
Sprawdź zużycie powierzchni uszczelniającej po 5, 000 otworów i zamknięcia. Zaleca się wykrywanie spektrometrii masowej helu co roku na zaworach uszczelnienia twardego.
