Opis zaworu gniazda gniazda
Socket Spawalnia zawór kulowy jest podłączony do rurociągu przez spawanie gniazda. Jego części otwierające i zamykające to kule z okrągłymi kanałami. Medium można włączyć i wyłączać lub kierunek przepływu można kontrolować przez obrócenie 90 stopni. Jest stosowany głównie w systemach rurociągowych, oleju, gazu i cieczy żrących (takich jak kwasy i alkalis). Zakres ciśnienia wynosi zwykle 1. 6-6. 4MPA, a opór temperatury może osiągnąć -20 stopień ~ 350 stopni .
Podstawowa struktura i cechy
Projektowanie ciała zaworu
Metoda połączenia : Przyjmuje się spawanie gniazda (SW), które jest przystosowane do standardu ASME B16.11, łatwy w instalacji i doskonałe uszczelnienie; Material: Korpus zaworu jest w większości wykonany z stali nierdzewnej 304\/316L lub stali dupleksowej, która ma silną odporność na korozję i nadaje się do złożonych warunków pracy, takich jak pożywki zawierające siarkę; Forma strukturalna Three-Man : Składa się z korpusu zaworu, pokrywy zaworu i dysku zaworu, który jest łatwy do demontażu i utrzymania (taki jak typ Q61F); Pulll otwór\/zredukowany otwór : Konstrukcja pełnego otworu zmniejsza utratę ciśnienia, a struktura zmniejszonego otworu jest odpowiednia dla scen o ograniczonej przestrzeni.
System uszczelniający i napędowy
-SEALing Type:
Soft Uszczelka: PTFE lub gumowe siedzenie zaworu, poziom upływu do ANSI VI, odpowiedni do czystych płynów;
Uszczelnienie w stylu: stelity 6, odporny na zużycie cząstek i wysoka temperatura (mniejsza lub równa 450 stopni);
Tryb Drive: Podręcznik, pneumatyczny lub elektryczny siłownik, czas odpowiedzi pneumatycznej mniejszy lub równy 0. 05 sekund, obsługuje zdalne sterowanie.
Specyfikacja zaworu gniazda gniazda
Rozmiary: 1\/2 "- 2", dn 15 - dn 50 mm
Ocena ciśnienia: klasa 150\/600\/800\/1500\/2500LB
Materiał korpusu zaworu: A105, F304, F304L, F316, F316L, 4A, F51 itp.
Obsługiwane przez: dźwignię, bieg lub pneumatyczny, hydrauliczny i elektryczny siłownik
Media: gaz, olej, woda, kwas
Formularz połączenia: Gwint, SW, BW kończy.
Kanał: prosto przez typ
Standardy:
Projekt: ASME B16.34 \/ BS 5351.
Twał twarzą: standard producenta.
Koniec do końca: standard producenta.
Gwintowany koniec: ASME B1.20.1.
Spawanie gniazda i BW END: ASME B16.11.
Test: API 598\/BS 6755.
Bezpieczny test ognia: API 597\/API 6FA.

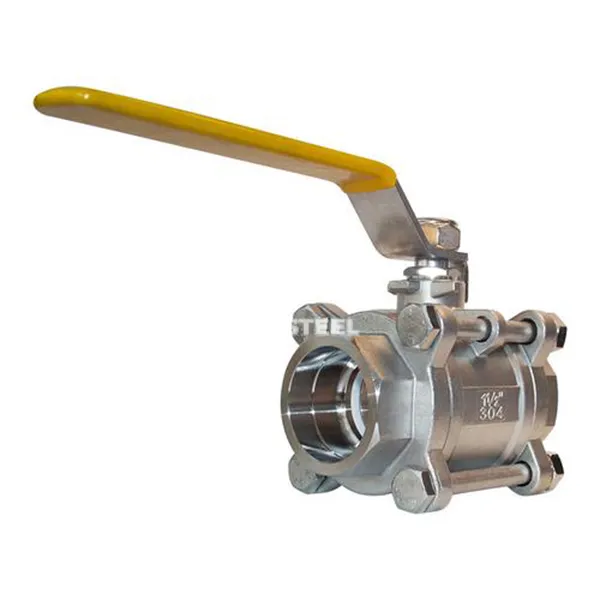

gniazdo zawór kulowy
Zastosowania
Petrochemical: odcięcie rurociągu kwaśnego gazu ziemnego (typ Q41F -160 p), przy użyciu 316L zaworu zaworu + kombinacja uszczelnienia twardego;
Energia i moc: Medium przełączanie systemu magazynowania energii stopionej soli, opór temperatury 450 stopni \/odporność na ciśnienie 32 MPa;
Pharmaceuticals and Food: SUS316 polerowany korpus zaworu + miękka pieczęć, spełniające wymagania certyfikacji sanitarnej;
Oczyszczanie wody: Dodatek do oczyszczania ścieków pod wysokim ciśnieniem, odpowiedni do otwierania i zamykania o wysokiej częstotliwości (większy lub równy 100, 000 razy żywotność).
