Opis zaworów kulowych ze stali nierdzewnej pod wysokim ciśnieniem
Wysokie zawór kulkowy ze stali nierdzewnej to zawór wykonany ze stali nierdzewnej i zaprojektowany do warunków pracy pod wysokim ciśnieniem. Może odciąć medium lub kontrolować natężenie przepływu, obracając piłkę o 90 stopni. Zakres ciśnienia jest zwykle 16-500 MPA. Jego podstawowe funkcje obejmują:
CUTOFF/Regulation: Konstrukcja pełnej masy może całkowicie blokować płyn lub dostosować natężenie przepływu, który jest odpowiedni dla rurociągów pod wysokim ciśnieniem, takim jak przemysł naftowy i chemiczny;
Multi-directional Control: Struktura trójstronna (typ typu T/L) obsługuje średnią przekierowanie, zbieżność lub przełączanie kierunku przepływu.
Struktura podstawowa i parametry techniczne
Ciało zaworów i materiał
Materiał ciała zaworu : głównie 304, 316, 316L stali nierdzewnej, z silną odpornością na korozję; Stal dupleksowa (2205/2507) lub stop Hastelloy można wybrać do ekstremalnych warunków pracy, z odpornością na ciśnienie 500 MPa.
Metoda połączenia : połączenie kołnierza lub gwintowanego, średnica DN 15-300 mm, zgodnie ze standardami GB/T9113 lub ASME B16.5. System
Soft Seal: PTFE lub PPL GED, odporność na temperaturę -196 stopień ~ 180 stopni, zero wycieku (poziom upływu ANSI VI);
Pieczęć z okazji: okładzina stelitów 6, odporność na temperaturę 450 stopni /odporność na ciśnienie 25 MPa, odpowiedni dla pary, silnego kwasu i innych pożywek.
Tryb Drive
Manual: Uchwyt stopu cynku lub napęd turbinowy, obrotowy obrotowy mniejszy lub równy 50n · m;
Pneumatic/Electric: Prędkość odpowiedzi mniejsza lub równa 0. 05 sekund, obsługuj zdalne sterowanie i integrację automatyzacji.
Specyfikacja zaworów kulowych ze stali nierdzewnej pod wysokim ciśnieniem
| Parametr | Zakres wskaźników | Obowiązujące standardy |
|---|---|---|
| Poziom napięcia wytrzymania | 16-500 MPA | API 6D/GB1223758 |
| Temperatura pracy | -196 stopień ~ 550 stopnia | ANSI B16.3478 |
| Pojemność przepływu | Wartość CV większa lub równa 210 (pełny otwór DN50) | ISO 520815 |
| Service Life | Większe lub równe 100, 000 cykle otwierające i zamykające | API 59868 |

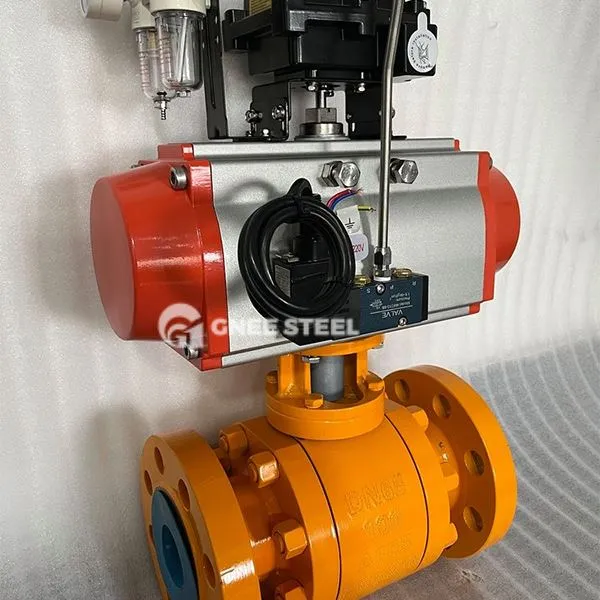

zawory kulkowe ze stali nierdzewnej pod wysokim ciśnieniem
Zastosowania
Petroleum i gaz ziemny:
Odcięcie odwiertu oleju i gazu pod wysokim ciśnieniem (takie jak Q41F -160 korpus zaworu), odporny na korozję siarfidury;
Proces chemiczny :
Silna kontrola dywersji medium kwasu (taka jak korpus zaworu 316L + uszczelnienie twardego), odporność na ciśnienie 25MPa;
Energy i Power:
Regulacja rurociągu nadkrytycznego (korpus zaworu stali dupleksowej), odporność na temperaturę 550 stopni /odporność na ciśnienie 42MPa;
Aerospace:
System dostarczania wodoru/ciekłego tlenu, oporność w niskiej temperaturze -196 stopień.
Punkty wyboru i konserwacji
Podstawa selekcji :
Media dopasowanie : 316L jest preferowane dla środowiska jonów chlorkowych, a stop Monel jest stosowany do pożywki kwasu hydrofluorowego;
Adaptacja na ciśnienie : Sceny ultra wysokie (większe lub równe 100MPa) wymagają integralnego korpusu zaworu.
Instalacja i konserwacja :
Śruby kołnierzowe należy dokręcić po przekątnej, z siłą wstępną mniejszą lub równą 200n · m, aby zapobiec deformacji;
Regularnie sprawdzaj zużycie powierzchni uszczelniającej i zaleca się wykonanie testu upływu na twardym zaworze uszczelniającym co 5, 000 otwory i zamknięcia.
