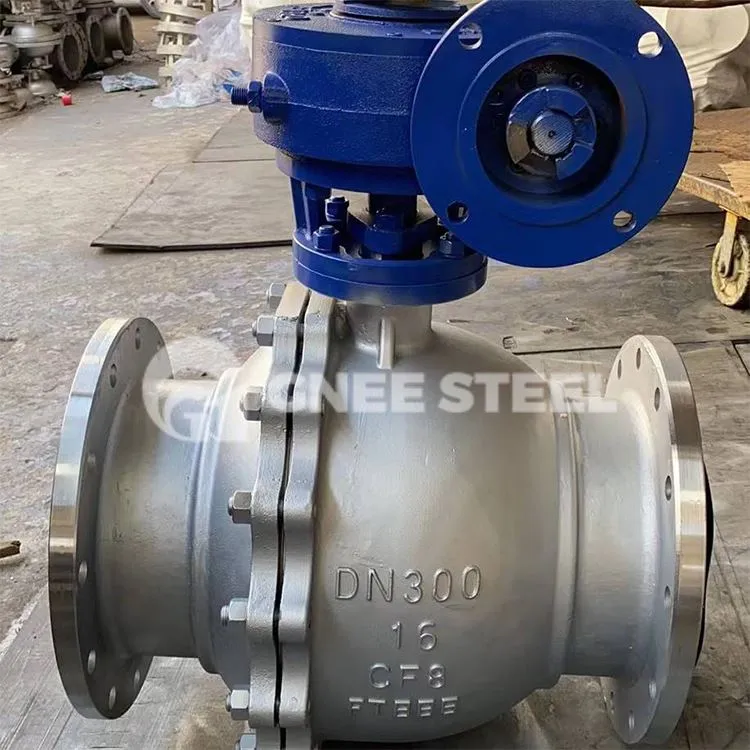

Opis zaworu kulowego pływającego z kołnierzem
Kula zaworu kulowego z kołnierzem pływającym jest pływająca. Pod wpływem ciśnienia medium kula może wytworzyć pewne przemieszczenie i mocno docisnąć powierzchnię uszczelniającą wylotu, aby zapewnić uszczelnienie wylotu. Zawór kulowy pływający ma prostą konstrukcję i dobre właściwości uszczelniające, ale obciążenie medium roboczego przenoszone przez kulę jest przenoszone na pierścień uszczelniający wylotu, dlatego należy rozważyć, czy materiał pierścienia uszczelniającego wytrzyma obciążenie robocze medium kuli. Ta konstrukcja jest szeroko stosowana w zaworach kulowych średniego i niskiego ciśnienia.
Specyfikacja zaworu kulowego z kołnierzem API 6D
| Projekt i produkcja | API 6D |
| Grubość ściany | API 6D |
| Wymiar twarzą w twarz | API 6D |
| Wymiar końcowy kołnierza | ANSI/ASME B16.5 (1" do 24") ANSI/ASME B16.47 (26" i więcej) |
| Wymiar końca spoiny czołowej | Norma ASME B16.25 |
| Inspekcja i testowanie | API 6D/API 598 |
| Projekt ognioodporny | API 607/BS 6755 |
| Materiał | Nace MR 0175 |
zawór kulowy pływający
Procedura postępowania w przypadku nieszczelności wewnętrznej zaworu kulowego pływającego kołnierza
- Najpierw sprawdź limit zaworu, aby zobaczyć, czy problem wewnętrznego przecieku zaworu można rozwiązać poprzez regulację limitu;
- Najpierw wstrzyknij pewną ilość smaru, aby sprawdzić, czy może on zatrzymać wyciek. W tym momencie prędkość wtrysku musi być niska, a jednocześnie obserwuj zmiany w wskazówce manometru na wylocie pistoletu do wstrzykiwania smaru, aby określić wewnętrzny wyciek zaworu;
- Jeśli wycieku nie można zatrzymać, może się zdarzyć, że wcześniej wstrzyknięty smar uszczelniający stwardniał lub powierzchnia uszczelniająca jest uszkodzona, powodując wewnętrzny wyciek. Zaleca się wstrzyknięcie płynu czyszczącego zawór w tym momencie, aby oczyścić powierzchnię uszczelniającą i gniazdo zaworu. Zazwyczaj należy moczyć przez co najmniej pół godziny. W razie potrzeby należy moczyć przez kilka godzin lub nawet kilka dni. Po całkowitym rozpuszczeniu zestalonego materiału należy przejść do następnego kroku. W tym procesie najlepiej jest otwierać i zamykać ruchomy zawór kilka razy;
- Ponownie wstrzyknąć smar, okresowo otwierać i zamykać zawór oraz usunąć zanieczyszczenia z tylnej wnęki gniazda zaworu i powierzchni uszczelniającej;
- Sprawdź w pozycji całkowicie zamkniętej. Jeśli nadal występuje wyciek, wstrzyknij wzmocniony smar uszczelniający i otwórz komorę zaworu w celu odpowietrzenia w tym samym czasie. Może to wygenerować dużą różnicę ciśnień i pomóc w uszczelnieniu. Zazwyczaj wewnętrzny wyciek można wyeliminować, wstrzykując wzmocniony smar uszczelniający;
- Jeżeli nadal występuje nieszczelność wewnętrzna, zawór należy naprawić lub wymienić.
