Opis zaworu kulkowego elektrycznie obsługiwanego
Elektryczny zawór kulkowy to zautomatyzowany zawór, który napędza piłkę do obracania się przez siłownik elektryczny, aby odciąć, podłączyć lub dostosować przepływ mediów rurociągowych. Jego podstawowe funkcje obejmują zdalne sterowanie kierunkiem przepływu medium, precyzyjne regulację przepływu (takie jak charakterystyka regulacji liniowej zaworu kulowego typu V) i dostosowanie się do wymagań otwierających i zamykania różnych warunków pracy (wysokie ciśnienie, wysokie temperatura, media korozyjne).
2. Kompozycja podstawowa
electric SICKATOR :
Zintegrowany silnik, urządzenie redukcyjne i inteligentny system sterowania, sygnał przełącznika obsługujący (taki jak 24 V DC) lub sygnał analogowy (4-20 MA), aby napędzać łodygę zaworu do obrócenia.
Niektóre modele są wyposażone w synchroniczny silnik magnesowy i urządzenie zwrotne kątowe, aby osiągnąć 0. 05 Druga szybka odpowiedź i precyzyjna kontrola pozycji zaworu.
zawór ciała :
Cake : Wykonane ze stali nierdzewnej, odlewanej stali lub plastiku, konstrukcja jest podzielona na typ kołnierza, typ opaski lub połączenie gwintowane, a średnica pokrywa DN15 ~ 250 mm.
Ball: Standardowa piłka jest konstrukcją o pełnej średnicy (odporność na płyn jest blisko prostej rury), a kula typu V osiąga regulację stosunku przepływu poprzez specjalne szczeliny.
Elementy elementy :
Uszczelka miękka PTFE lub metalowa uszczelka twarda (takie jak spawane siedzenie zaworu węglika), zakres ciśnienia od próżni do 6,4 MPa, opór temperatury -30 stopień ~ 450 stopni.
Opatentowana technologia (taka jak konstrukcja kompresji pierścienia gumowego) może uniemożliwić przenikanie medium do szczeliny między piłką a obudową zaworu, przedłużając żywotność serwisową
Elektrycznie obsługiwana specyfikacja zaworu kulowego
|
Dn |
DN50 ~ 500 mm (inny rozmiar portu, należy wskazać podczas zamawiania) |
|
Ciśnienie nominalne |
1. 0 ~ 1.6MPA (inne standard ciśnienia, należy wskazać podczas zamówienia) |
|
Materiał ciała |
Żelazo plastyczne (Q), WCB (C), SS304 (P) |
|
Materiał pieczęci |
Nbr (x1), NR (x2), EPDM (x3), FPM (x4) |
|
Średnia temperatura. |
W1: -20 ~ 80 stopni, W2: -20 ~ 150 stopni |
|
Tryb połączenia |
Kołnierz, wafel |
|
Pneumatyczny siłownik |
JLAT Series, JLAW Series, JLGT Series, Imported Actuator Series |
|
Tryb działania |
Podwójne działanie, pojedyncze działanie normalnie zamknięte, pojedyncze działanie normalnie otwarte |
|
Siłownik elektryczny |
JLA Series, JLB Series, LMported Actuator Series |
|
Tryb sterowania |
Standardowy typ przełącznika, typ regulacji całki, typ przełącznika całki, typ magistrali polowej |

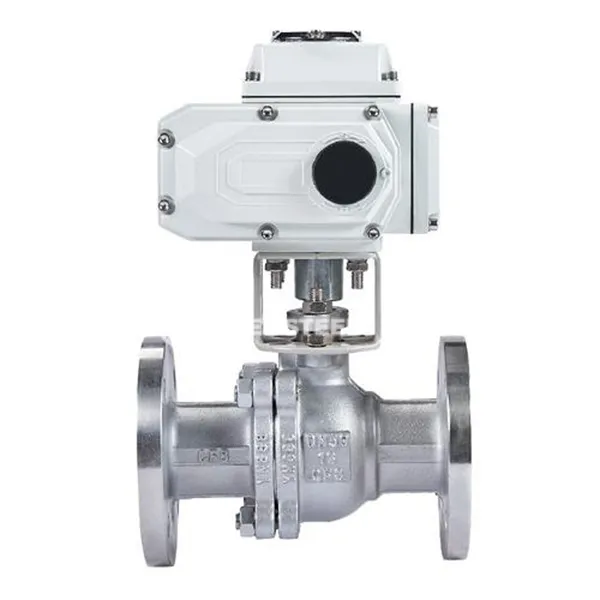

elektrycznie obsługiwany zawór kulowy
Zastosowania
Chemikalia i energia:
Kontrola pary w wysokiej temperaturze: zawory kulkowe o 450 stopni są używane do przełączania o stopionej soli lub przełączania podkładu cieplnego reaktora.
Zarządzanie mediami korozyjnymi: Ciała zaworów z tworzywa sztucznego (takie jak PTFE) są odpowiednie do silnych systemów dostarczania kwasu i alkalicznego.
Oczyszczanie wody i ochrona środowiska:
Precyzyjne dawkowanie: Zawory kulowe typu V zmniejszają odpady narkotykowe poprzez regulację przepływu liniowego.
Żywność i farmaceutyki:
Produkcja aseptyczna: polerowany korpus zaworu lustra i brak martwego kąta spełniają standardy higieny GMP.
Lotniczych:
Lekkie i niezawodność: miniaturowe zawory kulkowe (średnica mniejsza lub równa DN15) są stosowane w systemach paliwowych lub hydraulicznych i mogą wytrzymać ekstremalne wibracje i różnice w temperaturze.
