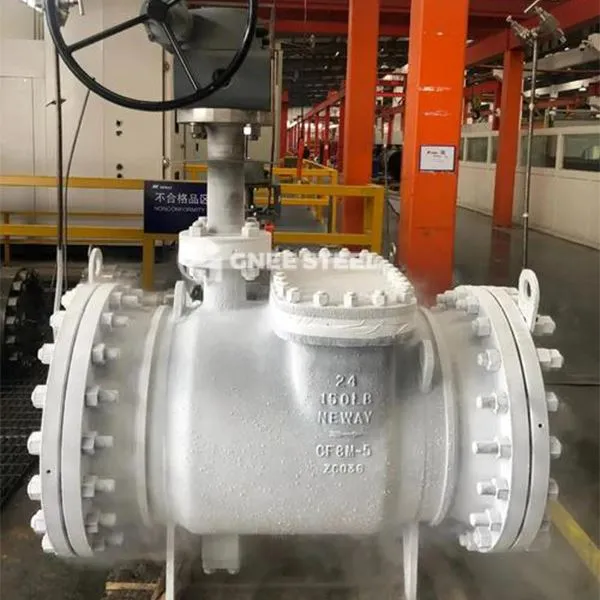

Ultra-niski zawór kulowy

Ultra-niskie zawory kulkowe są zaprojektowane dla środowisk o bardzo niskiej temperaturze (zwykle mniejsze lub równe stopniu -100 i tak niskie jak stopień -196). Służą one do kontrolowania otwierania, zamykania i regulacji niskotemperaturowych pożywek, takich jak skroplony gaz ziemny (LNG), ciekawy tlen i ciekawy wodór. Mają charakterystykę wysokiego uszczelnienia, odporność na kruche pękanie w niskiej temperaturze oraz odporność na średnią zgazowanie i ekspansję. Jego podstawowe funkcje obejmują:

‌Ultra-niski odporność na temperaturę ‌ Austenityczna stal nierdzewna (taka jak 304L, 316L) lub głęboko obróbka materiałów metali są używane, aby zapewnić, że materiał pozostaje twardy w stopniu -196 i pozwala uniknąć kruchości zimnej.
‌ Znaczniena konstrukcja uszczelniająca ‌: Projekt pływającego kulki lub stałej kulki, uszczelnianie osiąga się poprzez obciążenie wstępne lub średnie ciśnienie i obsługuje dwukierunkową kontrolę przepływu medium.
‌ Wzrost ciśnienia wnęki w jamie ustaleń Wzrost Projektowanie ‌: Otwór zwolnienia ciśnienia kulki współpracuje z rowkiem odciążenia ciśnienia gniazda, aby zapobiec nieprawidłowym wzrostowi ciśnienia w jamie zaworu spowodowanego zgazowaniem pożywki o niskiej temperaturze.

Struktura i klasyfikacja

Metoda korpusu zaworu i metoda połączenia
Materiał korpusu zaworu: LCB, LCC, CF8 i inne stalowe lub aluminium o niskiej temperaturze. Niektóre modele przyjmują długą strukturę szyi (długość szyi większa lub równa 250 mm), aby zmniejszyć ryzyko przeniesienia zimnego i zamrażania.
Forma połączenia: kołnierz (ASME B16.5), spawanie (ASME B16.25) lub połączenie gwintowane, odpowiednie do skroplonego zbiorników gazu, ciężarówek zbiorników i systemów rurociągowych.
Typ piłki i pieczęci
Pływający typ kulki: Średnie ciśnienie popycha kulkę do gniazda zaworu dolnej, która jest odpowiednia dla scen średniego i niskiego ciśnienia. Otwór zwolnienia ciśnienia wnęki zaworu jest podłączony do góry, aby zapobiec wzrostowi ciśnienia.
Stały typ kulki: dwukierunkowa konstrukcja uszczelniająca, fotele zaworów w górę i w dół przyjmują uszczelnienie efektu pojedynczego/podwójnego tłoka, odpowiednie dla warunków pracy w zakresie wysokiego ciśnienia (klasa 2500).
Materiał uszczelniający: metalowa uszczelka (okładzina stopu kobaltu) lub specjalny fluororubber/PTFE, zarówno z elastycznością w niskiej temperaturze, jak i odporność na zużycie.
Napęd i operacja‌
Podręcznik, napęd pneumatyczny lub elektryczny, łodyga zaworu jest obróbka kriogenicznie i wydłużona w celu łatwego obsługi i instalacji izolacji ‌.



Ultra-niski zawór kulowy



Kluczowe materiały i technologia przetwarzania
‌ Obróbka kriogeniczna ‌: Części metalowe (korpus zaworu, łodyga zaworu, sprężyna) należy podlewać kriogenicznie w stopniu -196 przed ukończeniem w celu wyeliminowania naprężenia wewnętrznego i stabilizacji struktury krystalicznej materiału ‌.
‌ Składniki uszczelniające ‌: Sprężynowy ring jest wykonany z materiałów polimerowych odpornych na niską temperaturę (takich jak 3M, Daikin) i sprężyn przeciwkorozji ze stali nierdzewnej, aby zapewnić wstępne odciek i uszczelnienie pod ciśnieniem zerowym ‌.
Obszary aplikacji
‌ Pole energetyczne ‌: Stacja odbiorcza LNG, system magazynowania i transportu skroplonego gazu ropy naftowej (LPG) ‌.
‌ Chemiczne i lotnicze ‌: ciekł tlen, transport ciekłego azotu, układ napełniania paliwa rakietowego‌.
‌ Gaz przemysłowy: Produkcja i opakowanie etylenu, ciekłego amoniaku i ciekłego propanu‌
