Cryogeniczny zawór kulowy

Kryogeniczny zawór kulowy jest rodzajem zaworu dedykowanego na średnią temperaturę w stopniu -40 do -250 (niektóre modele mogą być tak niskie jak -196 stopień) stopnia niskiej temperatury lub ultra niskiej temperatury, przez obracanie piłki o 90 stopnia, aby osiągnąć otwieranie i zamykanie, przy łatwej do działań, aby zająć się liquildatem. (LNG), ciekł tlen i inne łatwe do zgazowania kontroli pożywki.

Komponenty

• Ciało i maska: główna struktura, zwykle z przedłużoną konstrukcją szyi, aby zminimalizować wpływ niskich temperatur na łodygę zaworu.
• Piłka: części otwierające i zamykające rdzeń, powierzchnia polerowania lustra w celu zmniejszenia tarcia i siedzisko zaworu, aby utworzyć wadę uszczelniającą.
• Materiał siedzący i uszczelniający: politetrafluoroetylen (PTFE), zmodyfikowane materiały PTFE lub ceramiczne materiały wypełniające są najczęściej stosowane w celu zapewnienia niezawodnego uszczelnienia w niskich temperaturach.
• STEM zaworu: Wyposażony w strukturę przeciwbawu, aby zapobiec oderwaniu się trzonu zaworu z powodu wzrostu ciśnienia wewnętrznego, a operacyjny STEM obsługuje instrukcję, elektryczny lub pneumatyczny napęd.
• Komponenty pomocnicze: taca na kroplówka izolacyjna (w celu zapobiegania lukierowi), urządzenie do kompensacji sprężynowej (w celu automatycznego kompensowania błędu zużycia), skrzynka na farsz (w celu zwiększenia uszczelnienia STEM).

przybory

• Body/maska: stal nierdzewna (304/316), stal o niskiej temperaturze (LCB, LC3), stal stopowa (CF8).
• Kulka i siedzenie: stal nierdzewna (304/316) lub stal węglowa, powierzchnia wytwarzana twardym stopem w celu zwiększenia odporności na zużycie.
• Materiał uszczelnienia: PTFE, RTFE, polietylen i inne materiały polimerowe odporne na niską temperaturę.

Rozmiar specyfikacji

• Średnica nominalna: DN 15- DN600 (niektóre modele obsługują większy kaliber).
• Ocena ciśnienia: klasa 150- klasa900, do 42MPA.
• Obowiązująca temperatura: -196 stopień -+80 (w zależności od materiału uszczelniającego).
• Połączenie: kołnierz, spawanie lub połączenie gwintowane, niektóre modele przyjmują konstrukcję pełnego otworu w celu zmniejszenia odporności na przepływ.

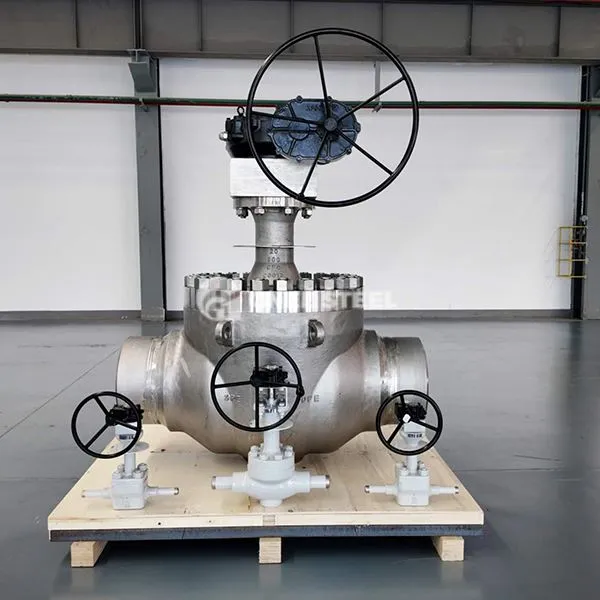

Gnee kriogeniczny zawór kulowy



Funkcje i korzyści

• Odporny na ekstremalne niską temperaturę: Specjalne materiały i głęboko chłodzący proces uzdatniania nie zapewniają deformacji i braku wycieku w stopniu -196.
• Doskonała wydajność uszczelnienia: Zmodyfikowany pierścień uszczelniający PTFE + struktura kompensacji sprężynowej, aby osiągnąć zerowy wyciek.
• Wygodne i bezpieczne działanie: 90 stopni obrotowych i zamykania, niski konstrukcja momentu obrotowego, podręcznik wsporniczy/napęd elektryczny/pneumatyczny.
• Korozja i odporność na zużycie: korpus stali nierdzewnej i powłoka z węglików do dostosowania się do cząstek cząstek lub korozyjnych.
• Odporność na ogień i eksplozję: uszczelnienie grafitu i projekt przeciwstatyczny w celu spełnienia wymagań bezpieczeństwa środowisk wysokiego ryzyka.

Zastosowania

• Przemysł energetyczny: dostawa skroplonego gazu ziemnego (LNG), petrochemiczna kontrola mediów w niskiej temperaturze.
• Gazy przemysłowe: ciekł tlen, ciekły azot, ciekł amoniak i inne kriogeniczne systemy magazynowania i transportu.
• Chemikalia i chłodzenie: propan, butan i inne upłynnienie gazowe, kontrola płynu sprzętu chłodnictwa.
• Badania lotnicze i naukowe: Urządzenie eksperymentalne o ultra niskiej temperaturze, system dostarczania paliwa rakietowego.

• Ekstremalna zdolność adaptacji środowiskowej: jedyny typ zaworu, który może stabilnie działać w -196 bardzo niskiej temperaturze.
• Bezpieczeństwo i niezawodność: Zero Uszczelnia i konstrukcja odporna na eksplozję w celu ochrony bezpieczeństwa łatwopalnych i wybuchowych mediów.
• Długa żywotność i niska konserwacja: struktura kompensacji przepływu samoczyszczącego i zużycia znacznie zmniejsza częstotliwość konserwacji.
• Ekonomiczny i wydajny: Niska odporność na płyn (blisko prostej sekcji), efekt oszczędzania energii jest niezwykły.
