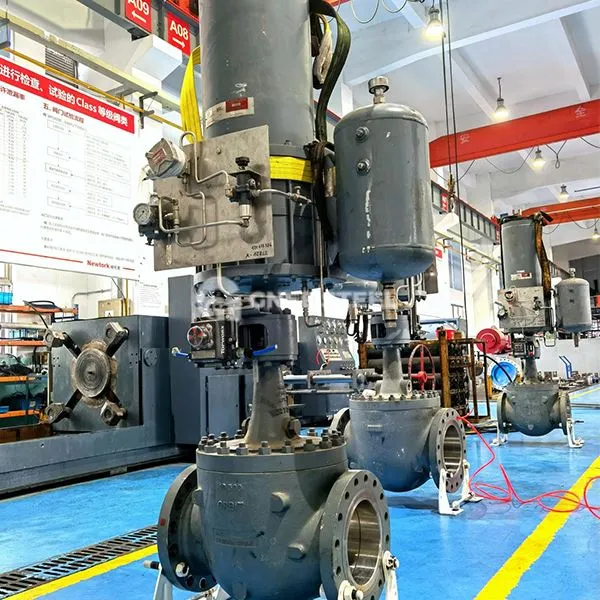

Zawór kulowy orbity

Zawór kulowy orbitalnej jest rodzajem zaworu, który otwiera się i zamyka, obracając piłkę i poruszając się w górę i w dół z łodygą zaworu, kula ma wewnętrzną strukturę orbitalną, piłka najpierw odłącza się od siedzenia zaworu, a następnie obraca się podczas pracy, aby uniknąć tarcia na powierzchni uszczelnienia, która jest odpowiednia dla silnych warunków pracy o wysokiej temperaturze i wysokim ciśnieniu, zawierającym zaworę lub media koroziowe.

Składniki strukturalne

Piłka: części otwierające i zamykające rdzeń, powierzchnia polerowania lustra, wewnętrzna struktura ścieżki, aby osiągnąć obrót bez tarcia.
Korpus zaworu: główna struktura z wykorzystaniem materiałów opornych na korozję o wysokiej wytrzymałości (takich jak stal węglowa, stal nierdzewna), aby zapewnić ogólną stabilność i uszczelnienie.
STEM: Łączy siłownik z piłką i napędza piłkę, aby podnieść i obracać się przez spiralny rowek lub płaszczyznę kątową.
Urządzenie uszczelniające:
Struktura uszczelnienia klina: łodyga nakłada siłę mechaniczną do nacisku piłki do siedzenia, różnica ciśnienia nie ma wpływu na wydajność uszczelnienia.
Siedzisko: można zastosować materiał metalowy lub polimerowy (taki jak PTFE), część projektu wbudowanej sprężyny w celu zwiększenia możliwości adaptacji uszczelnienia.
Komponenty pomocnicze: ograniczniki, urządzenia przeciw statyczne, samozwańczy biegacze i tak dalej.

Ciśnienie nominalne: Pn1.6 ~ 25. 0 mpa;

Średnica nominalna:DN25 ~ 600 mm;

Temperatura robocza:F Typ 29 stopnia ~ 200 stopni; Y typu 29 stopni ~ 600 stopni;

Obowiązujące media:Ropa naftowa, produkty naftowe, gaz ziemny, woda i inne media.

Funkcje i zalety

Bez tarcia otwarcie i zamykanie: Piłka odłącza się od siedzenia zaworu przed obróceniem, unikając ścierania powierzchni uszczelnienia i przedłużenia żywotności służby.
Funkcja samoczyszczącego: Płyn przechodzi równomiernie wzdłuż piłki 360 stopni, wypłukując zanieczyszczenia z powierzchni uszczelnienia, zmniejszając potrzebę konserwacji.
Niezawodne uszczelnienie: Mechaniczna konresja w kształcie klina, nie wpływają fluktuacje ciśnienia pożywki.
Niski moment obrotowy: Specjalna konstrukcja łodygi i struktury kolejowej, obsługa ręczna jest lekka i odpowiednia do kontroli automatyzacji.
Bezpieczeństwo pożarowe: struktura odporna na ogień zgodnie ze standardami API, może nadal zachować integralność uszczelniającą w przypadku pożaru.
Konserwacja on-line: Montowany w górę projekt obsługuje bezpośrednie demontaż maski w celu zastąpienia części wewnętrznych, zmniejszając przestoje.



Gnee Orbit Ball Valve



Zastosowania zaworu kulowego orbity

• Ropa i gaz: rurociągi na duże odległości, instalacje odwiertów, systemy skroplonego gazu ziemnego (LNG).
• Moc chemiczna i elektryczna: silne pożywki korozyjne (kwas, alkalia), rurociąg parowy o wysokiej temperaturze.
• Ochrona środowiska i gmina: oczyszczanie ścieków, sieć grzewcza.
• Metallurgia i energia: zgazowanie węgla, przekładnia gazu przemysłowego.

• Możliwość dostosowania do ciężkich warunków pracy: można wytrzymać wysokie temperatury 550 stopni, 42 MPa pod wysokim ciśnieniem i pożywką zawierającą cząstki, stabilną wydajność.
• Długa żywotność i niskie koszty konserwacji: Bez tarcia eksploatacja i funkcje samoczyszczące znacznie zmniejszają zużycie, zmniejszając przestoje w celu utrzymania.
• Dwukierunkowe uszczelnienie i bezpieczeństwo: Podtrzymanie dwukierunkowego ciśnienia, ognioodporna konstrukcja, aby zapewnić bezpieczeństwo w ekstremalnych środowiskach.
• Ekonomiczne i wydajne: kompaktowa struktura, wygodna operacja, ogólna opłacalna niż tradycyjne zawory bramkowe lub kulkowe.
