Pneumatyczny Trójdrogowy Opis zaworu kulowego

Pneumatyczny trójstronny zawór kulkowy to automatyczny zawór, który napędza rdzeń zaworu w celu obracania przez sprężone powietrze, aby osiągnąć dywersję, zbieżność lub przełączanie kierunku przepływu. Według struktury kanału można go podzielić na:

‌L Type‌: Służy do zmiany dwóch prostopadłych kanałów w celu osiągnięcia rozkładu średniego przepływu.
‌T Type‌: Obsługuje połączenie trzech kanałów lub zamykając dowolny kanał, odpowiedni do przekierowania, zbieżności i scenariuszy przełączania kierunku przepływu.

Struktura podstawowa
‌ Pneumatyczny siłownik ‌:
‌Sing-Acting ‌: opiera się na resetowaniu sprężyn, odpowiednich do automatycznego zamykania, gdy powietrze zostanie utracone.
‌ Podwójne działanie ‌: dwukierunkowy napęd ciśnienia powietrza wymaga zewnętrznego źródła powietrza do utrzymania pozycji zaworu.
Ciśnienie źródła powietrza jazdy to pasek 5-7, a akcesoria, takie jak przełączniki graniczne, pozycje i zawory elektromagnesu, mogą być opcjonalnie wyposażone w celu uzyskania zdalnego sterowania.
‌ NORVE Body and Ball Core‌:
‌ Noryfrowanie materiału ‌: stal odlewana, stal nierdzewna (taka jak 304\/316) lub plastikowa (scenariusze odporne na korozję), zakres średnicy dn 15-300 mm, odporność na ciśnienie 1. 6-6. 4MPA.
‌ Ball Core Design‌:
Rdzeń kulowy typu L łączy tylko dwa kanały pionowe, z lekką konstrukcją i niskim momentem obrotowym.
Rdzeń kulowy typu T wykorzystuje czteromiejską uszczelkę, która może elastycznie kontrolować status połączenia trzech kanałów, ale wymaga wyższego momentu napędowego.
Elementy elementy ‌:
‌Soft Seal ‌: Pierścień uszczelniający PolyTetrafluoroetylelen (PTFE), odporność na temperaturę -30 stopień ~ 180 stopni, aby osiągnąć uszczelnienie bez szczelności.
‌ Pieczęć do użytku ‌: Nakładający się węglika, odpowiedni temperatura do 250 stopni, odpowiednie do pod wysokim ciśnieniem pary lub pożywki korozyjnej.

Pneumatyczna Trójdrogowa specyfikacja zaworu kulowego

Przedmiot	Pneumatyczny trójproczny zawór kulowy
Obowiązujące standardy	GB, Din, Ansi, Asme, Jis, API
Zakres rozmiarów	DN15 do DN200, 1\/2 „do 8”
Tryb działania	Dostępne są podwójne działanie, powrót do sping (pojedyncze działanie)
Ciśnienie w powietrzu	2,5 do 8bar
Ciśnienie robocze	PN10\/16\/25\/40\/64
Moment wyjściowy	14 do 4678 nm
Długość życia	1, 000, 000 (1 milion) razy
Kąt obrotu	90 stopni ± 4 stopnie
Materiał ciała	Stal nierdzewna 304\/316\/316L
Materiał uszczelniający	NBR, EPDM, PTFE
Materiał podstawowy	Stal nierdzewna 304\/316\/316L
Opcje struktury	2 Way lub 3 Way (Port T lub L Port)
Połączenie końcowe	Tri-clamp
Obowiązujące media	Kontrola wody, powietrza, gazu, oleju, cieczy, pary
Temp. mediów	Zakres od -10 do +180
Temperatura otoczenia.	TYP standardowy: -20 do +80 stopień (-4 do 176 stopnia f)
Opcjonalne akcesoria	Zawór elektromagnesu Namur, przełącznik graniczny, FRL, wskaźnik położenia, urządzenie ręczne
Aplikacja	Żywność i napoje, rafinacja, odsalanie, petrochemiczne, chemiczne, farmaceutyczne, tekstylne, miazgi i papier, wydobycie, morskie, energetyczne przemysł, Shioyard

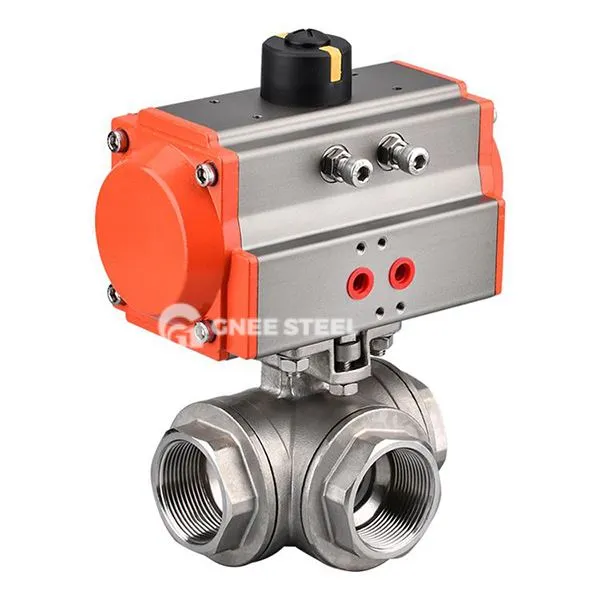

Pneumatyczny trójproczny zawór kulowy

Zalety
‌ Wysokie uszczelnienie: czterostronna struktura uszczelniająca gniazdo zaworu osiąga zerowe wycieki i może wytrzymać próżnię do wysokiego ciśnienia 6,4 MPa.
‌ Struktura kompaktowa: Zintegrowany kołnierz lub gwintowany projekt połączenia zmniejsza wymaganie przestrzeni instalacyjnej i nie wymaga demontażu korpusu zaworu w celu konserwacji.
‌ Compatibility media: odpowiednie dla pożywki żrących, takich jak gaz, ciecz, pary i silny kwas\/alkali, a sanitarne polerowane korpus zastawki spełnia standardy aseptyczne żywności\/farmaceutycznej.
‌ Niezbędna kontrola: Obsługuje instrukcję, pneumatyczne lub inteligentne pozycjoner ({4-20 MA Sygnał Wprowadzony) Kontrola wielopłaszczyznowa.

Zastosowania
‌ Chemical\/Petroleum:
Wysokoperowe dywersja oleju i gazu (takie jak surowce reakcji z zwalczaniem T-zaworów), cięcie rurociągów parowych pod wysokim ciśnieniem.
‌ Ochrona środowiska\/obróbka wody:
Precyzyjne dawkowanie odczynników i kontroli mieszania ścieków w celu zmniejszenia odpadów odczynników chemicznych.
‌ Food\/Pharmaceutical:
Aseptyczny rozkład płynów, aby uniknąć resztkowego zanieczyszczenia pożywki.
‌Energy\/HVAC:
Zrównoważona regulacja gorących i zimnych nośników w sieci grzewczej w celu zmniejszenia zużycia energii o 15%-20%.
