Opis zaworu kontrolnego obciążenia sprężyn
Spring Załadowany zawór zwrotny to zawór jednokierunkowy, który jest zamknięty za pomocą siły sprężyny, umożliwiając przepływ medium w jednym kierunku i blokowanie odwrotnego przepływu wstecznego. Jego podstawowy mechanizm to:
Otwarcie przepływu : średnie ciśnienie przezwycięży opór sprężyny i pcha dysku zaworu (taki jak dysku zaworu, kulka itp.) Aby otworzyć, tworząc kanał przepływowy;
Zamknięcie przepływu przepływu Kiedy zniknie średnie ciśnienie lub pojawia się przepływ wsteczny, siła sprężyna szybko resetuje dysku zaworu do pozycji uszczelnienia, aby zablokować przepływ wsteczny.
Ciśnienie wyzwalające działanie zamykające (tj. Ciśnienie pęknięcia) zależy od sztywności sprężyny i średnich warunków pracy.
Typ i struktura
Klasyfikacja według struktury :
Spring typowy typ: Dysk zaworu jest równolegle do osi rurociągu, z kompaktową konstrukcją, odpowiednią dla rurociągów o małej średnicy (DN15 ~ 100 mm);
Spring y Type: Dysk zaworu jest pod pewnym kątem do rurociągu, z niższą odpornością na przepływ i łatwą konserwacją. Jest często stosowany w scenariuszach wysokociśnieniowych lub częstych otwierania i zamykania;
Swing Spring Assistted Type: Łączy dyski zaworu wahadłowego z buforem sprężynowym w celu zmniejszenia uderzenia zamykania i jest odpowiednia do rurociągów o dużej średnicy (DN200 ~ 1200 mm).
Komponenty kluczowe:
Materiał sprężyny : stal nierdzewna (304\/316L) lub stal stopowa, odporna na korozję i elastycznie stabilna;
Forma Forma : Metalowa uszczelka (wysokie temperatura i wysokie ciśnienie) lub elastyczne uszczelnienie miękkie (PTFE\/Graphit), spełniające standardy upływu klasy VI klasy VI ANSI
Sprężyna Sprężyna Specyfikacja zaworu kontrolnego
|
Nazwa produktu |
Przemysł wiosenny zawór czeku wiosennego |
|||
|
Rozmiar |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Koniec połączenia |
gwintowane |
|||
|
Standard |
3a, Din, SMS, ISO |
|||
|
Uszczelka |
Silikon, EPDM, Viton |
|||
|
Sposób operacji |
Siłownik manualny, pneumatyczny i elektryczny |
|||
|
Maksymalna temperatura |
10bar |
|||
|
Temperatura pracy |
{-10 stopień do +120 |
|||
|
Polerowanie powierzchniowe |
Ra mniejsze lub równe 0. 8 μm |
|||
|
Sposób wysyłki |
Przez Express, w powietrzu lub drogą morską, na żądanie klienta |
|||
|
Zakres aplikacji |
Nabiał, jedzenie, piwo, napoje, apteka, kosmetyka, woda itp. |
|||

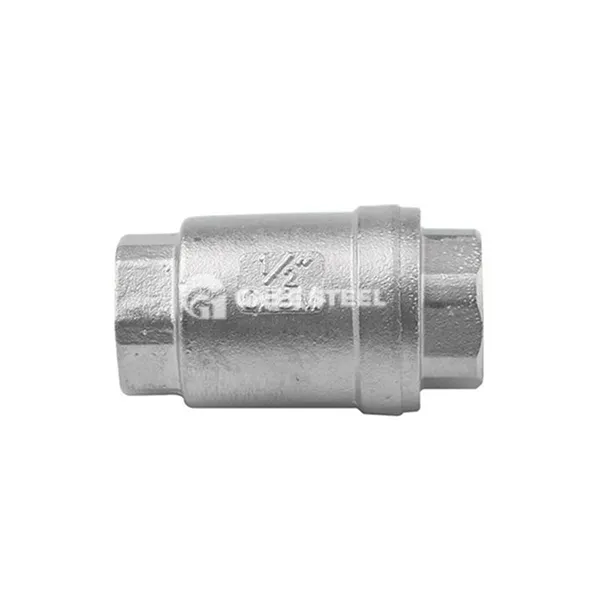

Załadowany sprężyna zawór zwrotny
Cechy
Szybko Odpowiedź : Zamykanie wspomagane sprężyn skraca czas resetowania do mniejszej niż 0. 5 sekund, znacznie zmniejszając ryzyko młotka wody;
Wysokie uszczelnienie : Wstępnie załadowana sprężyna zwiększa siłę zacisku między tarczą zaworu a siedziskiem zaworu i może skutecznie zapobiegać przepływowi wstecznemu w warunkach niskiego ciśnienia;
Projekt odporności na niski przepływ : usprawniona struktura kanału zaworu zmniejsza utratę ciśnienia, a utrata spadku ciśnienia jest mniejsza niż 3% (w pełni otwarta); Rozdzielowość : powierzchnia sprężyna i uszczelniająca są odporne na zużycie, a żywotność usług może osiągnąć 5 ~ 10 lat (normalne warunki pracy).
Aplikacje
System HVAC : Zapobiegaj chłodzeniu wody lub przepływu pary, chronić pompy wodne i kotły;
Ruryty procesowe petrochemiczne: Kontroluj jednokierunkowy przepływ pożywki korozyjnej (takimi jak ciecze kwasowe i alkaliczne);
Hydrauliczny system transmisji : Blokuj przepływ wsteczny oleju hydraulicznego, aby uniknąć utraty kontroli;
Przemysł żywności i farmaceutyczny: Projekt sanitarny (polerowanie lustra) zaspokaja potrzeby aseptycznej kontroli płynów.
