Opis zaworu kontrolnego elektrycznego
Elektryczny zawór zwrotny to urządzenie kontrolne, które kontroluje otwór i zamknięcie dysku zaworu za pośrednictwem siłownika elektrycznego. Ma zarówno funkcję wyłączania jednokierunkowego tradycyjnego zaworu kontrolnego, jak i zdolność sterowania zdalnego automatyzacji zaworu elektrycznego. Jego podstawowe funkcje obejmują:
Przebiega przeciwmedium: poleganie na strukturze uszczelniającej dysku zaworu i siedzeniu zaworu, aby zapobiec odwrotnemu przepływowi pożywki;
Inteligentne otwarcie i zamknięcie: odbieranie zewnętrznych sygnałów (takich jak instrukcje PLC) za pośrednictwem siłownika elektrycznego w celu osiągnięcia precyzyjnego otwierania i zamknięcia zaworu.
Komponenty podstawowe
Korpus zaworu: głównie przyjmuje trzyczęściową konstrukcję ze stali nierdzewnej (lewa pokrywa zaworu + środkowy korpus zaworu + prawej pokrywy zaworu), który jest przymocowany przez śruby w celu zwiększenia uszczelnienia;
Dysk zaworu: Projektowanie podnoszenia lub huśtawki, powierzchnia uszczelniająca jest pokryta warstwą fluoroplastyczną\/gumową, odpowiednią do pożywki korozyjnej;
Siłownik elektryczny: Silnik zintegrowany, urządzenie do przekładni na przewód robaków, obsługuje sygnał 4 ~ 20 mA lub cyfrowe sterowanie poleceniem.
Zasada pracy
PRZEPŁYW PRZEWODNIOWE: Średni ciśnienie pcha otwartą krążko zaworu, aby umożliwić krążenie; Przedstawiający przepływ wsteczny lub aktywne zamknięcie : Siłownik elektryczny napędza dysku zaworu, aby wymusić zamknięcie do blokowania przepływu wstecznego (tradycyjne zawory kontrolne polegają na średnim ciśnieniu i martwej wysokości, podczas gdy elektryczne zawory kontrolne mogą aktywnie interweniować).
Specyfikacja zaworu kontrolnego elektrycznego
| Część | Tworzywo | En specyfikacja. |
| Ciało | Lane żelazo | A126 Klasa b |
| Żelazo plastyczne | A536 Gr. 65-45-12 | |
| Wał | Stal nierdzewna 410 | A276 S410 00 |
| Stal nierdzewna 431 | A276 S431 00 | |
| Pierścień siedziska | EPDM \/NBR | |
| O-ring | EPDM \/NBR | |
| Tuleja | PTFE | |
| Brązowy | B62 C83600 | |
| Standard zaworu | ||
| ISO 5752\/BS5155\/BS EN 593\/MSS SP -67\/API 609 | ||
| Tempaturacja i ocena ciśnienia | ||
| Presja robocza | 16Bar\/27,5Bar | |
| Testowanie presji | Shell: 24bar\/37,5Bar | |
| Pieczęć: 17,6bar\/27,5Bar | ||
| Temperatura pracy | -20 stopień do 110 stopni EPDM | |
| -10 do 80 stopni siedzących NBR | ||
| Odpowiednie media | Woda, ropa i gaz | |
| Opis Produkty | ||
| Rozmiar | DN 40- DN1200 | |
| Końcowy kołnierz | ANSI B 16.1, en 1092, jako 2129 | |
| Twarzą w twarz | ANSI B 16.10; En 558-1 seria 20 | |
| Górny kołnierz | ISO 5211 | |
| Powiązane produkty | 1. Sutki ze stali węglowej i gniazda | 2. Kołnierze |
| 3. Stające ze stali węglowej | 4. Rury | |
| 5. Złącze wysokociśnieniowe | 6. Zawory | |
| 7. PTFE. THEAD SEAL TAPE | 8. Mosiężne złączki | |
| 9. Złącze rurowe z żelaza | 10. Złącze miedziane | |
| 11. Rowkowane złączki | 12. Złączki sanitarne itp. | |
| Certyfikat | BSI, ISO9001: 2008 | |
| Zastosowania | Świeża woda, ścieki, woda morska, powietrze, pary, jedzenie, lekarstwo, oleje, alkalia, sól itp. | |
| Dostępne są rysunki lub projekty kupującego. | ||
| Pakiet | 1. Kartony bez palet. | |
| 2. Kartony z paletami. | ||
| Lub jako wymagania kupującego. | ||

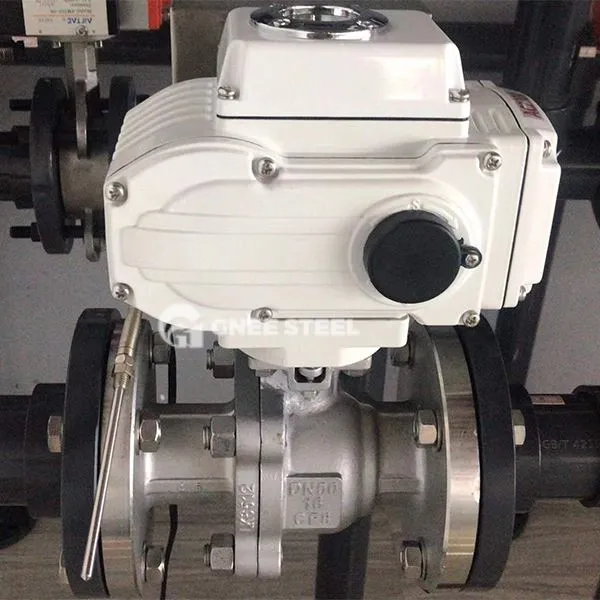

elektryczny zawór kontrolny
Zalety
Wysoka niezawodność : Siłownik elektryczny może zamknąć dysku zaworu do zamknięcia, unikając awarii tradycyjnego zaworu kontrolnego z powodu blokowania zanieczyszczeń; długość życia : odporność na korozję stali nierdzewnej jest lepsza niż w przypadku zaworów żeliwa\/stali węglowej.
Ograniczenia
Wprowadzenie zasilania zewnętrznego : Gdy zasilanie jest wyłączone, musi polegać na mocy kopii zapasowej lub strukturze mechanicznej, aby utrzymać funkcję; Wysoka koszt: Siłownik elektryczny i rozdzielni struktura sprawiają, że cena jest wyższa niż zwykłe zawory kontrolne
