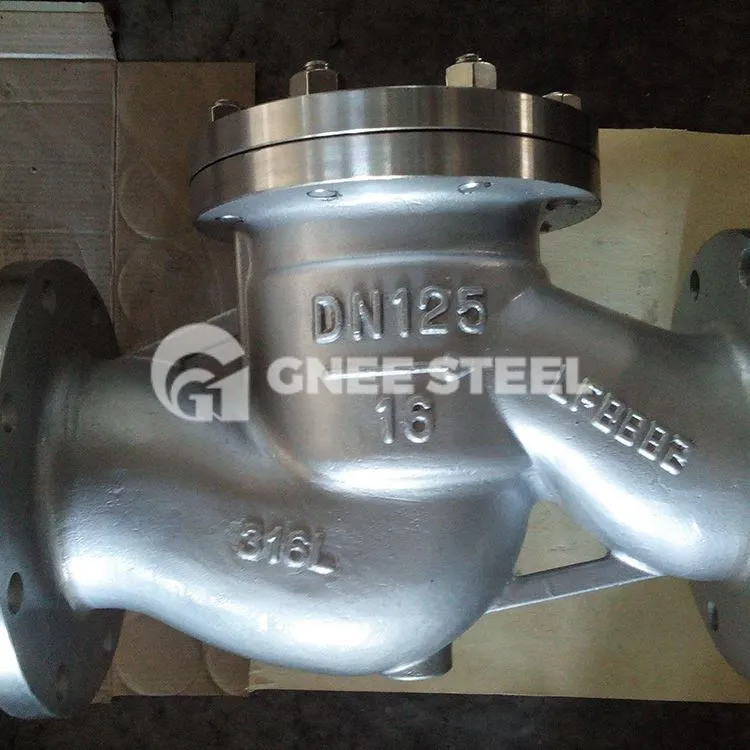

Zawór zwrotny wahadłowy składa się głównie z korpusu zaworu, pokrywy zaworu, gniazda zaworu, tarczy zaworu, wahacza, sworznia, wspornika i innych części. Tarcza zaworu obraca się wokół sworznia znajdującego się na zewnątrz gniazda zaworu. Tył tarczy zaworu jest trwale zamontowany na jednym końcu wahacza za pomocą śruby łączącej i nakrętki, a drugi koniec wahacza jest zamontowany zawiasowo na wsporniku ściennym wnęki korpusu zaworu. Średnie ciśnienie na końcu wlotowym powoduje obrót i otwarcie dysku zaworu, natomiast średnie ciśnienie na końcu wylotowym i ciężar własny dysku zaworu powodują jego zamknięcie.
Specyfikacja głównego parametru:
Projekt i produkcja: Zawór zwrotny ze staliwa zgodny z BS 1868, ASME B16.34, API 6D
Kontrola i test: API598, API600 lub API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
Wymiar końcowy BW: ASME B16.25
Twarzą w twarz i od końca do końca: ASME B16.10
Wartości ciśnienia i temperatury: ASME B16.34
Wymiar grubości ścianki: API 600, BS 1868
Zakres produktów
Materiał korpusu: stal węglowa, stal nierdzewna, stal stopowa, brąz
Średnica nominalna: 1/2" ~ 48" (DN15 ~ DN1200)
Połączenie końcowe: RF, RTJ, BW
Zakres ciśnienia: klasa 150 ~ 2500 (PN16 ~ PN420)
Temperatura pracy:-196°C~+560°C
Norma projektowa
|
Projekt zaworu |
ANSI, ASME, API, DIN, JIS, BS, GB |
|
Zakończ połączenie |
Kołnierz, spoina czołowa, spoina gniazdowa |
|
Testowanie |
API 6D, API 598 |
Jak zamontować zawór zwrotny?
Zawory zwrotne klapowe można instalować poziomo lub pionowo. Przed zamontowaniem zaworu zwrotnego należy upewnić się, że strzałka przepływu jest skierowana we właściwym kierunku. W przypadku montażu pionowego strzałka przepływu musi być skierowana w górę, aby umożliwić przepływ cieczy przez rurę do góry i uniknąć przyciągania jej przez grawitację i zanieczyszczenia dopływu wody.
Poniższe kroki poprowadzą Cię przez montaż zaworu zwrotnego:
Krok 1: Zajrzyj do wnętrza zaworu
Upewnij się, że nic nie utknęło w korpusie zaworu. Jeśli mały przedmiot dostanie się do zaworu zwrotnego, może spowodować zablokowanie dysku, uniemożliwiając wszelki przepływ wody.
Krok 2: Odsuń dysk od powierzchni gniazda i sprawdź jego działanie, aby upewnić się, że może się swobodnie poruszać.
Krok 3: Upewnij się, że końce kołnierzy nie mają żadnych zadziorów ani krawędzi, które mogłyby uniemożliwić prawidłowe uszczelnienie.
Krok 4: Zamontować zawór w kierunku przepływu zgodnie ze strzałką kierunku przepływu, upewniając się, że przed zaworem znajduje się prosty odcinek rury o średnicy 3 razy większej.
Krok 5: W przypadku montażu pionowego kierunek przepływu musi być skierowany w górę; w przypadku montażu poziomego pokrywa zaworu musi być skierowana do góry.
