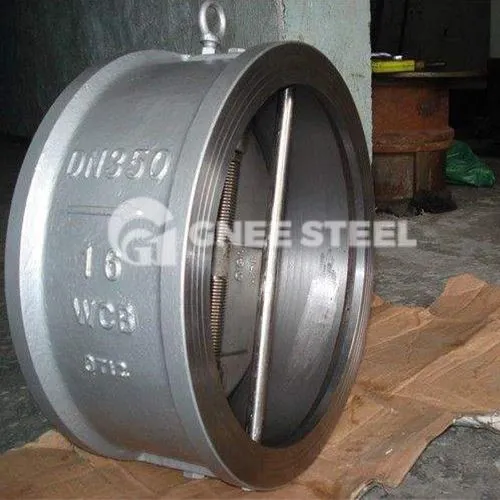

Zawór zwrotny talerzowy to nowy typ zaworu zwrotnego opracowany w wyniku połączenia wieloletniej technologii produkcji zaworów z zaawansowanym projektem zagranicznego produktu. Jego główną zaletą jest przezwyciężenie wpływu zaworów zwrotnych wahadłowych i zaworów górnego powrotu typu lift w warunkach pracy. , zjawisko uderzenia wodnego, osiągnięcie pracy bez uderzeń.
Projekt i produkcja zgodnie z API 6D, ASME B16.34 lub równoważnym.◆ Oceny PT zgodnie z ASME B16.34
» Wymiary powierzchni czołowej zgodne z API 6D lub ASME B16.34 ◆ Zakończenia kołnierzowe zgodne z ASME B16.5
» Końcówki do spawania doczołowego zgodne z ASME B16.25 ◆ Oznaczenia zaworów zgodne z MSS SP-25
»Sprawdź i przetestowaj zgodnie z API 598 lub API 6D
»Rozmiary wahają się od 2" do 30"
» Wartości ciśnienia od klasy 150 do klasy 600, PN16 do PN100
» Końcówki do połączeń kołnierzowych RF lub RTJ, do spawania doczołowego lub do końcówek piast
» Zbudowany z dwuczęściowego, skręcanego korpusu, jednoczęściowy, uszczelniony ciśnieniowo korpus
» Oferowane są różnorodne materiały korpusu i wykończenia, w tym stal węglowa ASTM A216 WCB, WCC, stal niskowęglowa LCB, LCC, stal stopowa WC6, WC9, C5, stal nierdzewna CF8, CF8M, CF3, CF3M, stal duplex i super duplex A890GR. 4A, 5A lub F51, Materiały specjalne z Monelu, Alu. Brąz C95800, 95600 itp. Można zastosować powłoki zwiększające odporność na korozję lub zużycie. Dostępne są również nakładki do napawania i napawania. Gniazda Dostępne w wersji metal-metal lub odpornej na pęcherzyki powietrza.
» Opcjonalny system obejścia, pulpit nawigacyjny i zespół przeciwwagi.
- Cechy
1. Niski opór przepływu
Opływowy korpus zaworu i powierzchnia przepływu gniazda zaworu są ponad 1,4 razy większe od powierzchni przepływu rurociągu. Dlatego też, gdy dysk zaworu otwiera się pod kątem skoku 40°, można osiągnąć pełny obszar przepływu, a opór przepływu jest dość mały.
2. Niska różnica ciśnień samozamykającego się
Całkowicie otwarte natężenie przepływu jest niskie. Dzięki ukośnej, mimośrodowej konstrukcji grzybka zaworu i stałemu wykonaniu obu wałów, uszczelnienie wału jest niezawodne. Tarcza zaworu i wał są połączone przegubowo i wyposażone w samosmarujące łożyska, aby zminimalizować tarcie.
Dlatego różnica ciśnień przy otwieraniu i zamykaniu może być mniejsza niż 19 kPa, a natężenie przepływu w pełni otwartego wynosi około 2 m/s, czyli znacznie mniej niż w przypadku innych zaworów zwrotnych wahadłowych i nie powinno utknąć w medium ściekowym.
3. Dobre uszczelnienie
4. Doskonałe właściwości dynamiczne
Ze względu na powyższe cechy konstrukcyjne, gdy przepływ wody zostaje odwrócony, tarcza zaworu reaguje szybko. W połączeniu z małym kątem skoku wynoszącym 40° i przekierowaniem przepływu wody o dużej średnicy, siła uderzenia dysku zaworu w urządzenie buforowe jest zminimalizowana, a cylinder buforowy znacznie zmniejsza wpływ dysku zaworu na urządzenie buforowe. Redukuje uderzenia wodne, gdy pompa jest zatrzymana i zapewnia ciche wyłączenie.
5. Długie życie
Unikalna konstrukcja typu metal-metal, z dwoma mimośrodami i pochyleniem, umożliwia szybkie odłączenie dysku zaworu od gniazda zaworu po jego otwarciu. Moment tarcia jest wyjątkowo mały i skutecznie chroni powierzchnię uszczelniającą. Konstrukcja uszczelniająca powierzchnię stożkową gniazda zaworu umożliwia samoblokowanie tarczy zaworu po zamknięciu. Co więcej, niezawodne uszczelnienie można osiągnąć pod ciśnieniem wstecznym. Po przetestowaniu, nawet po 100000-krotnym otwarciu i zamknięciu, jego skuteczność uszczelniania jest nadal zadowalająca i jest wyższa niż wskaźnik szczelności zaworu zwrotnego. Statyczna konstrukcja wału powoduje, że tarcza zaworu podczas otwierania i zamykania trą jedynie o łożysko, a samo uszczelnienie wału jest uszczelnieniem statycznym, które jest bardzo niezawodne.
