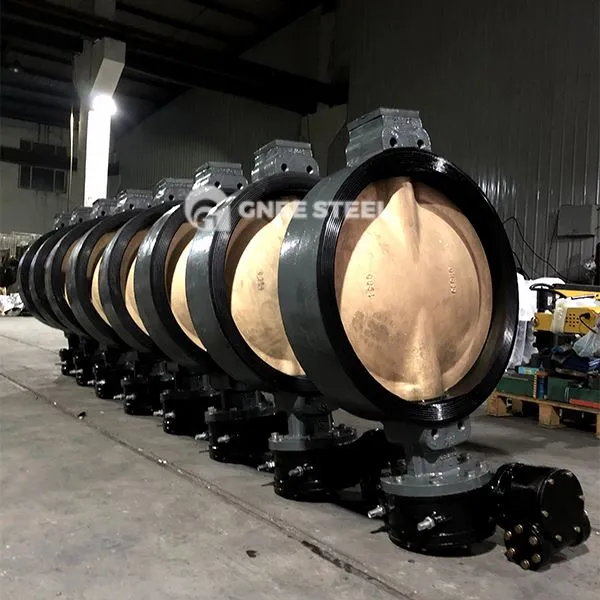

Częściowo -ludowy zawór motyla

Półtrodzinny zawór motyla to zawór motyla, który łączy kołnierz rury przez śruby kołek. Korpus zaworu jest zaprojektowany ze strukturami występu (przez otwory lub przez wewnętrzne gwinty otworu) po obu stronach, co jest wygodne do instalacji i naprawy i odpowiednie do połączenia typu zacisków. Jest szeroko stosowany w kontroli płynów w warunkach średnich i niskich ciśnienia.

‌ Charakterystyka strukturalna ‌:
‌ Projekt Plug ‌: Wzmocnij strukturę korpusu zaworu, zmniejsz wpływ naprężenia rurociągu na wydajność uszczelnienia zaworu i nadaje się do częstego otwierania i zamykania;
‌ Butterfly Struktura płytki‌: Przyjęcie trójwarstwowej struktury kompozytowej (takiej jak stal stopowa + warstwa izolacyjna + stal nierdzewna) w celu poprawy oporności temperatury i oporu deformacji;
‌Sealing Type‌: Opcjonalne uszczelnienie miękkie (guma\/PTFE) lub twarda uszczelka (metalowa okładzina) poziom wycieku może sięgnąć do poziomu ANSI V.

Zasada pracy i zalety wydajności ‌ ‌ Opróżowanie i zamykanie mechanizmu ‌

Tablica motyli może osiągnąć obrót o 90 stopni poprzez zasadę ‌lever ‌ lub ‌ ‌ ‌ ‌ Device ‌ i szybko kontrolować podłoże (czas otwierania i zamykania mniej niż 3 sekundy);

Podwójny ekscentryczny lub potrójny ekscentryczny konstrukcja zmniejsza tarcie powierzchni uszczelniającej i rozszerza żywotność usług.
‌ CORE zalety‌

‌ Odporność na ciśnienie i temperaturę ‌: Obowiązujący zakres ciśnienia wynosi do PN10 ~ PN16 (klasa 150 ~ 300), pokrycie temperatury wynosi -20 stopień ~ 250 stopni (uszczelnienie twardego można przedłużyć do 600 stopni);
‌ Odporność przepływu przepływu i wysoka wydajność ‌: grubość płyty motyli jest zoptymalizowana, a utrata ciśnienia jest mniejsza lub równa 0. 05MPa, gdy jest w pełni otwarta, co jest odpowiednie dla rurociągów z dużym przepływem;
‌ łatwa konserwacja ‌: Struktura występów upraszcza proces demontażu i montażu oraz obsługuje online wymianę pierścienia uszczelniającego.



częściowo -ludowy zawór motyla



Zastosowania
Przemysł chemiczny: W przypadku transportu pożywek żrących, takich jak kwas siarkowy i ciekłe alkalia, siedzenia zaworu PTFE i ciała zaworów ze stali nierdzewnej;
System uzdatniania wody: DN50 ~ DN2000 Regulacja sieci zaopatrzenia w wodę, uszczelki miękkie (EPDM\/NBR) są odpowiednie do zapobiegania upływowi;
Statki i energia: Systemy paliwowe morskie i elektrownia chłodząca wodę kontrola wody muszą być zgodne ze standardami JIS\/ANSI.
Punkty wyboru i konserwacji
Parametry wyboru
Rodzaj uszczelnienia: Pieczęci twarde (natryskiwanie węglika wolframowego) są preferowane dla pożywki zawierających cząstki, a uszczelki miękkie są opcjonalne dla czystych płynów;
Tryb napędu: Zalecany jest bieg robak lub napęd pneumatyczny dla DN większy lub równy 300, a obsługa dźwigni ręcznej jest opcjonalna dla DN ＜ 300;
Dostosowanie materiału: 316L Corpe + Hastelloy Seals są wybierane do środowisk żrązowych, a stop twardy WCB + jest używany do pary w wysokiej temperaturze.
‌ specyfikacje konserwacji‌

Sprawdzaj obciążenie wstępne śruby na kwarty, aby zapobiec rozluźnieniu i wycieku kołnierza;
Wnęka zaworu powinna być czyszczona co sześć miesięcy w przypadku cząstek zawierających cząstki, aby uniknąć dżemu płytowego motyla;
Cykl smarowania: Dodaj tłuszcz o wysokiej temperaturze do łożyska łodygi zaworu co 12 miesięcy (mający zastosowanie do warunków pracy większej lub równej 150 stopni).
