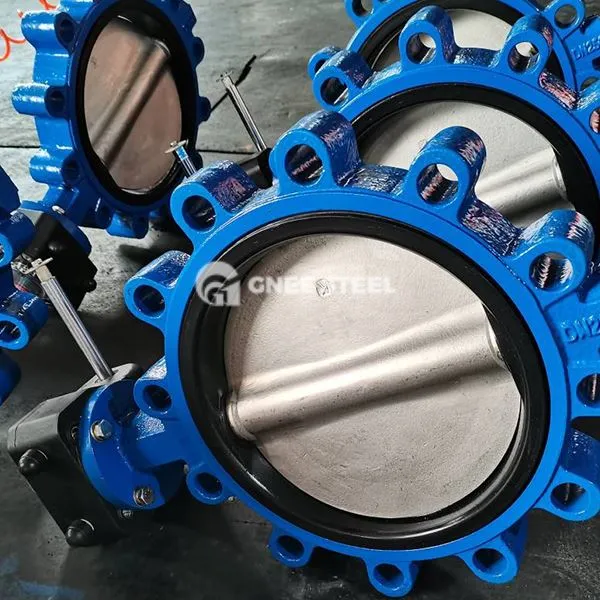

Żeliwne zawory motylowe

Zastosowany żeliwny zawór motyla jest wykonany z szarego żeliwa (HT200/HT250) lub żelaza plastycznego (qt 450-10) i jest instalowany przez połączenie kołnierza. Tablica motyla obraca się o 90 stopni wokół osi zaworu, aby osiągnąć średnio otwieranie i zamykanie lub przepływ.

Podstawowe cechy strukturalne obejmują:

Projektowanie występów: otwory śrubowe są symetrycznie rozmieszczone po obu stronach korpusu zaworu, który jest bezpośrednio podłączony do kołnierza rurociągu, unikając nieporęcznej penetracji śruby zaworu motylowego typu opłatek, poprawiając wydajność instalacji i stabilność uszczelnienia.

System uszczelniający:

Typ uszczelnienia miękkiego: EPDM/NBR gumy gumowe, poziom upływu dociera do ANSI VI, odpowiedni dla niskociśnieniowych mediów, takich jak woda i powietrze.

Twarda uszczelka: Tablica motyli jest spawana ze stali nierdzewnej lub węglika wolframowego, z odpornością na temperaturę 425 stopni, odpowiednią dla cząstek zawierających wysokiej temperatury.

Wnioski i zalety

• Inżynieria komunalna: kontrola przepływu miejskich sieci zaopatrzenia w wodę i drenażu linii bagażnika. DN Większe lub równe 300 modeli stało się głównym nurtem ze względu na doskonałą odporność wibracyjną połączeń.
• Systemy przemysłowe: krążenie wody chłodzącej w roślinach chemicznych, regulacja rurociągu pary o niskim ciśnieniu w elektrowniach cieplnych, modele uwłanione są odporne na erozję cząstek.
• Rurociągi ochrony przeciwpożarowej: przestrzegaj standardów GB5135.6 i zaspokajają potrzeby szybkiego otwarcia i zamykania pomp przeciwpożarowych.

Podstawowe zalety:

• Łatwa instalacja: kołnierze występów są bezpośrednio przykręcane, skracając czas instalacji o 50% w porównaniu z zaworami motyli typu opłatek.
• Niski koszt utrzymania: korpus zaworu jest spowolniony epoksydą (RA mniejszy lub równy 3,2 μm), a żywotność odporności na korozję wynosi ponad 15 lat.



Żeliwne zawory motylowe



‌ Zalecenia dotyczące selekcji ‌:

Preferowane są System zaopatrzenia w wodę/ochronę przeciwpożarową ‌: DN 100- DN300 Modele uszczelnień (takie jak D341X -10), które są tanie i spełniają wymagania oceny ANSI VI w zakresie wydajności uszczelnienia. ‌ ‌

Pożywka chemiczna zawierająca cząstki ‌: odpowiednie dla modeli uszczelnienia twardego (takie jak D343H -16 c), płyta zaworu spawana stal nierdzewna, odporność na zużycie wzrosła o 50%‌.
