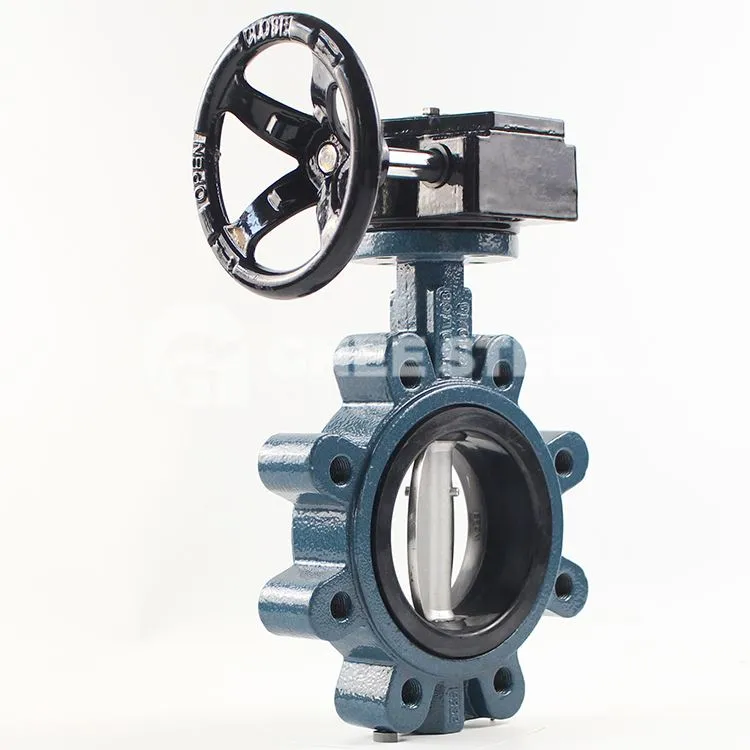

Tarcza zaworu motylkowego z linią środkową jest wyrównana z linią środkową trzonu zaworu. Tarcza jest stosunkowo gruba, co zapewnia lepsze właściwości uszczelniające. Zawór motylkowy z linią środkową jest najczęściej stosowany w niskociśnieniowych systemach rurociągów płynów o normalnej temperaturze. Oś obrotu płyty motylkowej znajduje się na linii środkowej korpusu zaworu i obszaru uszczelniającego płyty motylkowej. Po zamknięciu zewnętrzna powierzchnia uszczelniająca płyty motylkowej ściska gniazdo zaworu z gumy syntetycznej, powodując sprężyste odkształcenie gniazda zaworu, zapewniając w ten sposób właściwości uszczelniające zaworu motylkowego.
specyfikacja zaworów motylkowych o osi środkowej
Normy projektowe
Normy projektowe i produkcyjne: GB/T 12238
Norma długości konstrukcji: GB/T 12221
Norma testowa: GB/T 13927
Norma połączenia kołnierza górnego: ISO 5211
Norma rozmiaru kołnierza: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Specyfikacja techniczna:
Projekt zaworu: BS EN593/BS5155/API609/DIN3354
Twarzą w twarz:ISO 5752-20/BS EN558-20/API609
Wiercenie kołnierzy:ASME B16.1 Klasa 125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Test hydrauliczny:EN12266-1/API 598/ISO5208/JIS B2003
Ciśnienie próbne powłoki:24 bary/15 barów
Ciśnienie próby szczelności:17,6 bara/11 barów
zawór środkowy
Często zadawane pytania
P: Czy jesteś firmą handlową czy produkcyjną?
A: Jesteśmy firmą handlową, która zajmuje się również produkcją.
P: W jaki sposób przetwarzane jest zamówienie?
A: Najpierw przedstawiamy ofertę. Po potwierdzeniu ceny przechodzimy do następnego kroku, który polega na dostarczeniu próbek do zatwierdzenia. Po potwierdzeniu próbek przystępujemy do produkcji masowej.
P: Czy mogę poprosić o zmianę sposobu pakowania i wysyłki?
A: Tak, możemy dostosować sposób pakowania i wysyłki do Twoich wymagań. Będziesz jednak odpowiedzialny za wszelkie dodatkowe koszty i różnice w cenie.
Popularne Tagi: Zawór motylkowy z linią środkową, Chiny Zawór motylkowy z linią środkową producenci, dostawcy, fabryka, Zawór sterujący motyla, Zawór motyla, Załączono zawór motyla, Wysoko wydajne zawory motyli, Zredukowane zawory motylowe, Stal nierdzewna zawór kontrolny motyla
