Opis produktów

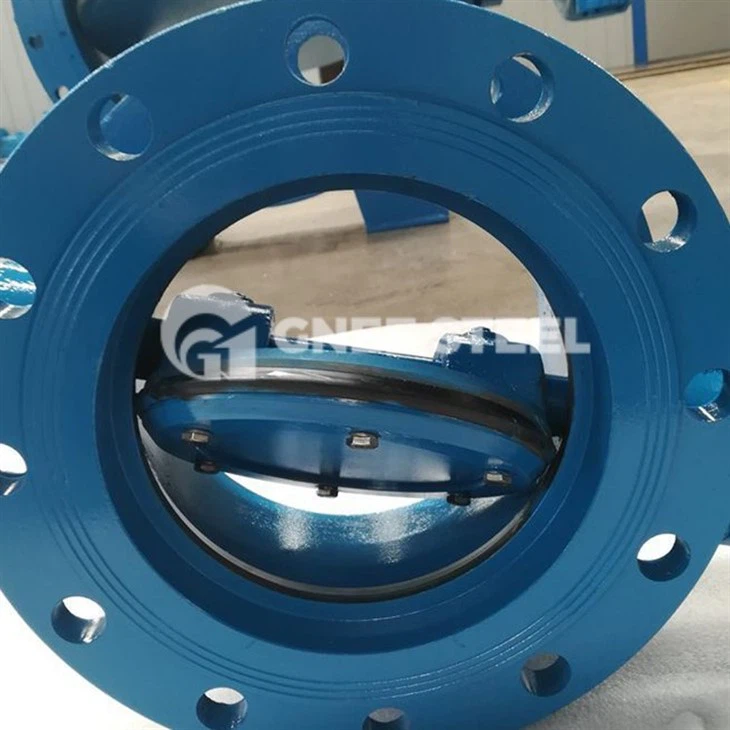

Podwójny mimośrodowy zawór motylkowy został jeszcze bardziej udoskonalony w oparciu o pojedynczy mimośrodowy zawór motylkowy. Jego cechą konstrukcyjną jest to, że oś trzpienia zaworu jest odchylona od środka płytki motylkowej i środka korpusu.
Efekt podwójnego mimośrodowego zaworu motylkowego umożliwia szybkie oddzielenie płytki motylkowej od gniazda zaworu po otwarciu zaworu, co znacznie eliminuje niepotrzebne nadmierne wytłaczanie i zarysowania pomiędzy płytką motylkową a gniazdem zaworu, zmniejszając opór otwierania, zmniejszając zużycie, Ulepszona żywotność gniazda zaworu. Zadrapania są znacznie zmniejszone, a podwójny mimośrodowy zawór motylkowy może również wykorzystywać metalowe gniazdo zaworu, co poprawia zastosowanie przepustnic w polach o wysokiej temperaturze.
Zawór motylkowy podwaja specyfikację konstrukcji offsetowej
|
Zakres rozmiarów |
2"-80" DN50-DN2000 |
|
Materiał korpusu |
WCB, CF8, CF8M, CF3, CF3M itp. |
|
Ocena ciśnienia |
Klasa 150 PN6-PN25 |
|
Materiał DYSK |
WCB, CF8, CF8M, CF3, CF3M itp. |
|
Zakończ połączenie |
Kołnierz (RF, RJ), zgrzewanie doczołowe, płytka, końcówka |
|
Materiał siedziska |
PTFE, EPDM, RPTFE |
|
Styl struktury |
Pełny port, podwójne przesunięcie |
|
Materiał łodygi |
17-4PH, SS410, SS304, SS316 |
|
Opcje siłownika |
Dźwignia, przekładnia ślimakowa, pneumatyczna, elektryczna. |
|
Norma projektowa |
API 609, MSS SP-67, MSS SP-68, DIN3354, EN558, JIS B2071 |
|
Zakres temperatury |
-50 stopień ~650 stopni |
|
Standard twarzą w twarz |
ANSI B16.10, MSS SP-68, EN558-1, JIS B2002 |
|
Standard połączenia |
Wiercenie w kołnierzu: API609, ASME B16.5, ASME B16.47, EN1092, JIS B2220, GOST 12815 Spoina doczołowa: ASME B16.25, GB/T 12224 |
|
Norma testowa |
API598, EN12266.1, JIS B2003 |
Funkcje zaworu z podwójnym przesunięciem
● Lekka, uniwersalna konstrukcja, od 80% do 90% lżejsza niż tradycyjny zawór zwrotny całego korpusu.
● Zmniejsz liczbę podpór rurociągów, uprość rurociągi, ułatwij instalację i obniż koszty.
● Ogranicz czynniki termiczne i sejsmiczne.
● Nie jest wymagane żadne dodatkowe, kosztowne wsparcie.
● Niski moment obrotowy zaworu.
● Krzywa przepływu ma tendencję do linii prostej.
