Opis zaworu motyla w proszku

Zawór motyla proszku to zawór specjalnie stosowany w systemie przenoszenia proszku i ziarnistego materiału. Zdaje sobie sprawę z kontroli otwierania i zamykania rurociągu poprzez obrócenie płyty zaworu. Ma charakterystykę dobrego uszczelnienia, odporności na zużycie i lekkiej. Jest szeroko stosowany w silosach, przenoszeniu pneumatycznym, przemysłu chemicznym i przetwarzaniu żywności.

Parametry podstawowe i cechy strukturalne
Podstawowy projekt:

Materiał korpusu zaworu: odlewany stop aluminium (lekki) lub stal nierdzewna 304/316L (odporna na korozję), płyta zaworu obrotowego przyjmuje materiały odporne na zużycie polimeru (takie jak NBR, PTFE).
‌ Forma uszczelniająca: uszczelka miękka (gumowa lub materiał polimerowa), odpowiednie do zapobiegania zapobieganiu wyciekom cząstek proszkowych.
‌ Tryb napędu: Podręcznik, pneumatyczny (siłownik CP101/CP126) lub elektryczny, obsługujący szybkie otwarcie i zamykanie.

Specyfikacja zaworu motyla w proszku

Rzeczy Parametr	Fosd -05	Fosd -10	Fosd -16	Fosd -30	Fosd -60	Fosd -125	Fosd -250	Fosd -400
Moment wyjściowy	50 nm	100 nm	160 nm	300 nm	600 nm	1250 nm	2500 nm	4000 nm
Oceniono czas podróży	20S	15S/30S			30S/60S	100S	100S	100S
Kąt obrotu	0 stopień -90	0 stopień -90	0 stopień -90	0 stopień -90	0 stopień -90	0 stopień -90	0 stopień -90	0 stopień -90
PRACY PROJEKTOWANE	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Moc początkowa	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Moc motoryczna	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Waga	3 kg	5 kg	5,5 kg	8 kg	8,5 kg	15 kg	15,5 kg	16 kg
Moc	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Wybierz opcje)
Odporność na izolację	100m/500VDC
Wytres	1500 VAC, jedna minuty
Natębia ochrona	IP65/IP67
Kąt instalacji	360 stopni dowolny kąt
Interpretacja elektryczna	Jeden CNCO G1/2, jeden port połączenia przewodu zasilające
Wilgotność otoczenia	{-30 stopień do +60

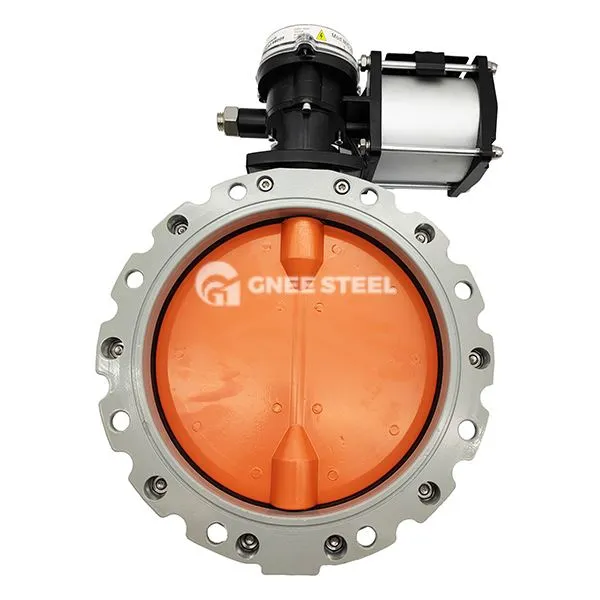

Posztanka zaworu motyla

Zastosowania

Prowadzenie materiałów proszkowych:
Rozładunek u dna silosów i pojemników, używając grawitacji do przechwytywania materiałów.

Przenośnik przenośnika lub pneumatyczny rurociąg przenoszący, aby zapobiec przepływowi zwrotu materiału.

Pole przemysłowe:

System mieszania cementu i chemicznego proszku, odporny na pożywki ścierne.

Warunki pracy w dziedzinie spożywcze (takie jak mleko w proszku i skrobi) używają sanitarnego korpusu zaworu ze stali nierdzewnej i zacisku szybkiego połączenia.

Specyfikacje wyboru i instalacji

Punkty wyboru:
Podczas zawierania wysoce ściernych pożywek cząstek preferowana jest nachylona struktura płyty zaworu zaworu + polimer, aby zmniejszyć zagłuszanie i zużycie.

System przenoszenia pneumatycznego musi być dopasowany do siłownika pneumatycznego (ciśnienie {0}}. 4 ~ 0,6 MPa), aby zapewnić szybką odpowiedź.
‌
Wymagania instalacyjne:
Instalacja pozioma wymaga, aby oś obrotu płyty zaworu była prostopadła do kierunku grawitacji, aby uniknąć akumulacji materiału i awarii uszczelnienia.

Połączenie kołnierza wykorzystuje metalowe uszczelki rany spiralnej lub silikonowe podkładki z żywności, aby spełnić wymagania uszczelniające różne pożywki.
