Trójdrogowy opis zaworu ręcznego
Trójstronny zawór ręczny to urządzenie zaworów, które kontroluje kierunek przepływu medium w trzech rurociągach według operacji ręcznej. Jego podstawową cechą są trzy kanały płynne (jeden wlot, dwa sklepy lub dwa wloty, jeden wylot), które mogą elastycznie realizować przekierowanie, zbieżność lub przełączanie kierunku przepływu płynu.
Przewód struktury ciała :
Zwykle wykonane ze stali nierdzewnej (304/316L), żeliwa lub specjalnych materiałów stopowych, z silną odpornością na korozję i zdolnością adaptacyjną dla różnych mediów;
Typowym projektem jest układ interfejsu „lewy, prawy i dolny”, a stan połączenia kanału jest kontrolowany przez zmianę pozycji rdzenia zaworu.
Tryb Drive:
Całkowicie zależne od obsługi ręcznej (takiej jak obracający się uchwyt lub klucz), bez pomocy elektrycznej lub pneumatycznej.
Klasyfikacja i typ
Klasyfikacja według funkcji :
Zawór konwertujący : Dwa wloty są scalone w jednym ujściu, używane do mieszania różnych mediów;
Zawór z rozdzielczością : Jeden wlot jest kierowany do dwóch gniazd, odpowiednich do rozkładu przepływu lub przełączania kierunku.
Klasyfikacja według struktury :
Ball Gorve Typ : Zmień kierunek przepływu, obracając piłkę, z doskonałą wydajnością uszczelnienia (taką jak ręczny trójstronny zawór kulowy);
ZAWOROWE ZAWOROWE Typ Użyj przesunięcia rdzenia zaworu w górę i w dół, aby przełączyć łączność kanału, powszechnie stosowaną w układach hydraulicznych.
Trójdrogowa specyfikacja zaworu ręcznego
| Średnica nominalna | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Typ zaworu kulowego | Pływający zawór kulowy, 3-drogi zawór kulowy, zawór V-Ball, zawór kulkowy wysokiego ciśnienia |
| Połączenie | Nić, kołnierz, zacisk, spawanie tyłka, spawanie gniazda, cienki zacisk parowy |
| Nominalna prasa | PN16, PN25, PN40, PN64 |
| Materiał ciała zaworu | SUS304, SUS316, SUS316L |
| Materiał pieczęci | PTFE |
| Średnia temperatura | -20 stopień ~ +120 |
| Medium robocze | Powietrze, para, woda, gazy, olej, kurz, pożywka korozyjna itp. |
| Połączenie sterownika | ISO 5211 |
| Kontrola zastawki | ISO/din 5208-1987 |

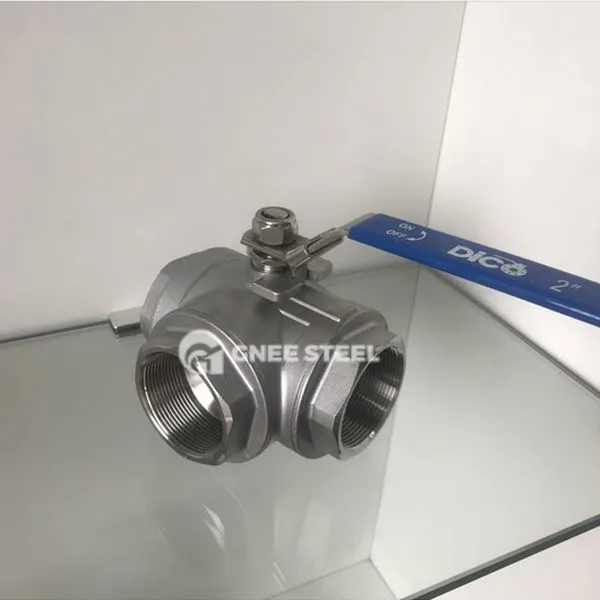

Trójdrogowy zawór ręczny
Zastosowania
Systemy kontroli przemysłowej: naprzemienny transport i mieszanie mediów kwasowych i alkalicznych w produkcji chemicznej; Przełączanie i regulacja przepływu wody do przodu i do tyłu w systemach oczyszczania wody.
Energia i obiekty publiczne: Kontrola przekierowania pary/ciepłej wody w sieciach rur grzewczych; Awaryjne przełączanie wielu źródeł wody w systemach ochrony przeciwpożarowej.
Punkty wyboru
Uszczelność adaptacyjna: 316L stali nierdzewnej + uszczelkająca fluorowa jest preferowana dla wysoce żrących płynów; Poziom ciśnienia: Modele konwencjonalne obsługują PN 16- PN40, a struktury uszczelnień twardych muszą być dostosowane do warunków wysokiej temperatury i wysokiego ciśnienia; Wygoda operacyjna: Projekt uchwytu musi być ergonomiczny, a moment obrotowy musi być mniejszy lub równy 50n · m, aby zmniejszyć trudność eksploatacji.
