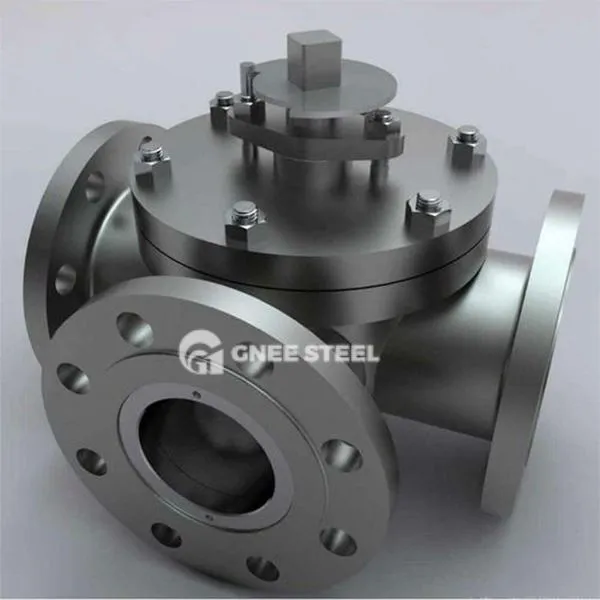

4 -drogi zawór kulowy

Czterokierunkowy zawór kulkowy to zawór, który realizuje kontrolę wielopływową poprzez obrót piłki. Może jednocześnie zmieniać kierunek przepływu dwóch mediów lub zdawać sobie sprawę z funkcji przekierowania i zbiegu, zastępując tradycyjny złożony system rurociągów, który wymaga wielu zaworów. Jego podstawowa struktura obejmuje:

‌ NORVEW CIELL I BALL‌:
Stosując stal nierdzewną 304/316L lub stop twardy, konstrukcja redukcji kanału przepływu zmniejsza odporność na płyn, a wartość CV współczynnika przepływu osiąga 50 (DN100);
Powierzchnia kulowa Ra mniejsza lub równa 0. 4 μm polerowanie lustra tworzy zerowe uszczelnienie upływu z siedziskiem zaworu PTFE (poziom upływu VI).
‌ Mechanizm napędowy ‌:
Obsługuje ręczny sprzęt robak, elektryczny (4-20} Sygnał) lub napęd pneumatyczny, dokładność kontroli siłownika wynosi ± 1 stopień, a czas odpowiedzi jest mniejszy lub równy 3 sekundom;
Odporny na eksplozję siłownik spełnia standard ExdⅱBt4 i jest odpowiedni dla łatwopalnych i wybuchowych środowisk.

Zasada pracy
‌ Przełączanie kanału przepływu ‌:
‌L Kanał przepływowy typu ‌: Kulka obraca się 90 stopni w celu zmiany kierunku przepływu ortogonalnego (takiego jak wlot → wylot A/B), który jest odpowiedni do szybkiego przełączania średniego kierunku;
‌ TYPE CHANANN CHANNEL‌: Obsługuje trójstronne przekierowanie/scalanie i realizuje złożoną kontrolę procesu poprzez kombinację kanałów piłki.
Mechanizm ‌ ‌:
Miękki typ uszczelnienia przyjmuje siedzenie zaworu PTFE, które jest odporne na temperaturę od -10 do 150 stopni; Twardość uszczelnienia jest przyspawana ze stopem steellity, który jest odporny na temperaturę do 425 stopni;
Projektowanie struktury wtrysku tłuszczu z gniazdem zaworów może wstrzykiwać smar uszczelniający, aby utrzymać tymczasowe uszczelnienie w nagłych wypadkach.



4 -drogi zawór kulowy



Cechy
‌ Multi-Function Integracja ‌: Zastępuje tradycyjną kombinację zaworu 4-, upraszcza układ rurociągu i zmniejsza koszt instalacji o ponad 30%;
‌ Odpowiedź kwoty ‌: Rotacja 90 stopni może zakończyć przełączanie kierunku przepływu, czas pracy jest mniejszy lub równy 3 sekundom (typ elektryczny);
‌ Long Life‌: Scar z zaworem jest wykupiony A182F (1CR13), z twardością HB 220-250 i żywotnością serwisową powyżej 28, 000 czasów otwarcia i zamykania;
‌ Inteligentna adaptacja‌: Obsługuje protokół MODBUS/HART i może zintegrować czujniki temperatury/ciśnienia w celu uzyskania kontroli zamkniętej pętli.
Zastosowania
‌ System energii ‌: LNG przechowywania i transportu przełączanie rurociągów, przekierowanie pary elektrowni cieplnej;
‌ Proces chemiczny ‌: naprzemienny transport kwasowo-zasadowy (taki jak stężony kwas siarkowy i ciekłe alkalia), wielokanałowy rozkład reaktora;
‌ Oczyszczanie wody: Miejskie zaopatrzenie w wodę do przodu i przełączanie do tyłu, przemysłowy przepływ systemu wody krążący;
‌ Food and Pharmaceutical‌: Aseptic Fluid Linia Linia wielokanałowa kontrola konfluencji, dostosowana do sanitarnego interfejsu szybkiego instalacji.
