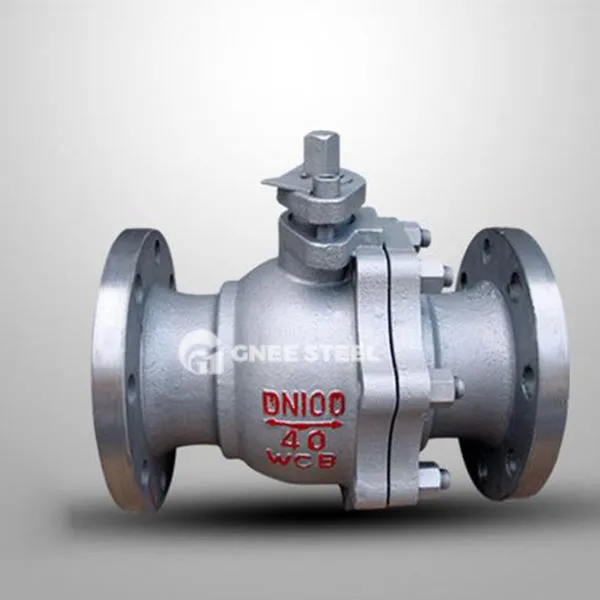

Wejście z boku pływający zawór kulowy

Pływający zawór piłki z boku to specjalny projekt pływającego zaworu kulowego. Jego korpus zaworu przyjmuje montowaną boczną konstrukcję i wchodzi do systemu rurociągu przez boczny kołnierz lub połączenie gwintowane, które jest łatwe w zainstalowaniu i utrzymaniu.

‌ COMPONENTY ‌:
‌ Floating Ball‌: Nie ma wału podporowego. Średnie ciśnienie popycha piłkę blisko fotela zaworu wylotowego, aby osiągnąć uszczelnienie. Powierzchnia uszczelniająca jest wykonana z stopu PTFE lub twardego (zakres odporności temperatury -196 stopień ~ 425 stopnia);
‌ Podstawa zaworu w ‌: Jest on przymocowany przez śruby lub zaciski, obsługuje szybki demontaż i montaż i jest odpowiedni do częstego scenariuszy konserwacji;
‌ Mechanizm wymiany ‌: Opatentowany rowek graniczny współpracuje z powierzchnią podtrzymującą, aby zapobiec nadmiernemu przemieszczeniu piłki i spowodować deformację fotela zaworu, poprawiając w ten sposób żywotność uszczelniającą.
‌ Metoda połączenia ‌:
Wpis po stronie kołnierza (DN 15- DN800, PN 16- PN64) lub wpis po stronie gwintowanej (DN 15- DN50), odpowiednie dla wymagań dotyczących układu rurociągu, takich jak przemysł chemiczny i energia.

Zasada pracy
Mechanizm ‌ ‌:
Średnie ciśnienie działa na piłkę, popychając ją, aby przejść w kierunku gniazda zaworu wylotowego, aby utworzyć uszczelnienie samozachowawcze;
Siedziba zaworu przyjmuje sprężyną strukturę przedszkodującą, aby zrekompensować zużycie powierzchni uszczelniającej po długoterminowym użyciu.
‌ Kontrola kierunku przepływu ‌:
Piłka obraca się o 90 stopni, aby osiągnąć pełne otwarcie\/pełne zamknięcie, a niektóre modele obsługują regulację przepływu (otwarcie jest liniowo związane z przepływem);
Konstrukcja wjazdu bocznego pozwala płynowi wejść z boku korpusu zaworu, zmniejszając współczynnik odporności na przepływ (wartość CV może osiągnąć 60).



Wejście z boku pływający zawór kulowy
