Opis zaworu z kołnierzem 3-PC
Trójczęściowy zawór kulkowy to rodzaj zastawki przemysłowej z trójbonową strukturą przykręconą, która jest połączona z rurociągiem przez kołnierz w celu osiągnięcia wydajnego odcięcia i kontroli przepływu płynu. Jego podstawowe cechy są następujące:
Skład strukturalny
Trójzmienna struktura ciała zaworu
Lewe i prawe maski: stal odlewana (WCB) lub stal nierdzewna (CF8M), połączona z korpusem zaworu pośredniego przez śruby;
Korpus pośredniego zaworu zaworu korpus pośrednie: owija zespół kulki i uszczelki, który można oddzielić osobno w celu konserwacji.
System uruchamiania uszczelnienia
Piłka: Projekt pełnej średnicy (równa średnica z rurociągiem), obróbka stwardnienia powierzchniowego w celu zwiększenia odporności na zużycie;
Pływające siedzenie: struktura wstępnie załadowana sprężyna, pod średnim ciśnieniem, automatycznie naciskaj piłkę, aby osiągnąć dwukierunkowy. Pływające siedzenie: struktura wstępnie załadowana sprężyna, automatyczna kompresja kulki pod średniego ciśnienia, aby osiągnąć dwukierunkowe uszczelnienie;
STEM: Niższa konstrukcja przeciwprawnicza, pudełko pakujące za pomocą elastycznego grafitu + sprężyna dysk.
Interfejs połączenia kołnierza
Dostaje się do ANSI, DIN i innych standardowych kołnierzy, ciśnienie pokrywa PN16 ~ PN64 (klasa 150 ~ 400).
3-PC SPECYFIKACJA ZAWORU KALLOWEGO
| Przedmiot | SS304 SS 316 3 PC Collowed Ball Valve | ||
| Zakres rozmiarów | DN15 do DN100 (1/2 „do 10”) | ||
| Ocena ciśnienia | 1000 Wog | ||
| Połączenie końcowe | Kołnierz/gwint | ||
| Materiały do ciała | SS304 SS316 | ||
| Materiały siedzenia | PTFE | ||
| Temperatura pracy | PTFE mniejsze lub równe 180 stopni, metal może być mniejszy lub równy 350 stopni | ||
| Opcjonalne uruchamianie | Pneumatyczne uruchamiane lub uruchamiane elektrycznie lub podręcznik | ||

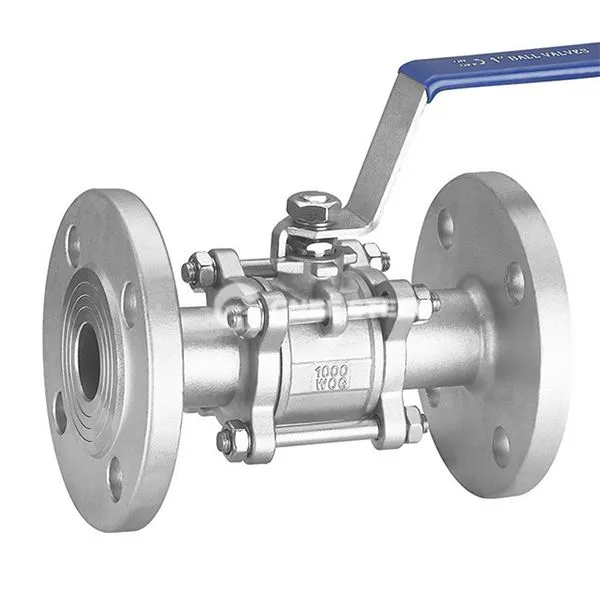

3-PC kołnierzowy zawór kulowy
Cechy
Zdejmowana możliwość utrzymania
Trzyczęściowa struktura umożliwia usunięcie maski i wymianę uszczelek bez odłączania rurociągu.
Niski opór przepływu i wydajny krążenie
Współczynnik odporności na przepływ pełnego otworu mniejszy lub równy 0,08, utrata przepływu zbliżona do zera.
Szeroki zakres zastosowania
Zakres temperatury: -29 stopni ~ 350 stopni (uszczelka miękka) / -196 stopnia ~ 550 stopni (metalowa uszczelka twarda);
Obowiązująca medium: woda, olej medium zastosowania: woda, olej, kwas i roztwory alkaliczne oraz specjalne pożywki, takie jak tlen i etylen.
Szybki manewr otwierający i zamykający
Rotacja 90 stopni w celu osiągnięcia pełnego otwierania/zamykania, podręcznika podtrzymującego, pneumatyczne lub elektryczne.
Zastosowania
- Produkcja chemiczna: reaktor import i kontrola eksportu, środki korozyjne (kwas/alkaliczne) transport;
- Rurociąg energetyczny: gromadzenie i przekładnia oleju i gazu, Rurociąg wysokiego ciśnienia stacji LNG;
- System oczyszczania ścieków, sprzęt ochrony środowiska, rurociąg odsalania wody morskiej;
- Żywność i farmaceutyczne: kontrola płynu aseptycznego (z sanitarną polerowanym korpusem zastawki).
