Opis zaworu kulowego kołnierza
Kuty zawór kulowy to zawór kulowy, którego korpus zaworu jest tworzony przez proces wykupu i podłączony do rurociągu przez kołnierz . Kulka jest napędzana łodygą zaworu, aby obrócić 90 stopni, aby zrealizować kontrolę płynu . Proces kucia produkujący zawór ma wyższą wytrzymałość i jest odpowiedni dla wysokiego temperatury, wysokie i surowe warunki działania.
Cechy strukturalne
Struktura ciała zaworu stalowego
Korpus zaworu jest wykuty ze stali o wysokiej wytrzymałości (takiej jak stal węglowa ASTM A105, stal nierdzewna F304/F316), o gęstej strukturze i znacznie lepszej odporności na uderzenie i łożyska ciśnienia niż korpus zaworu odlewanego;
Interfejs kołnierza jest zgodny ze standardem ASME B16 . 5, jest przymocowany do rurociągu przez śruby, ma niezawodne uszczelnienie i jest łatwy do demontażu i utrzymania.
Wzmocnienie elementów podstawowych
Ball: Leczenie utwardzania powierzchni (takie jak powierzchnia węglika), oporne na zużycie i oporne na korozję, wysoka stabilność uszczelnienia w długotrwałym stosowaniu;
Siedzisko zaworu: Opcjonalne metalowe uszczelnienie (stal nierdzewna + smar uszczelniający) lub uszczelka miękka (PTFE/PEEK), aby zaspokoić potrzeby różnych mediów;
Zawór STEM: Projekt przeciwbawu, bezpośrednio podłączony do siłownika (manualny/pneumatyczny/elektryczny), niski moment obrotowy .
Projektowanie kanału przepływu pełnego
Kanał przepływowy jest zgodny z wewnętrzną średnicą rurociągu, z wyjątkowo małą stratą ciśnienia (współczynnik odporności przepływu ≈ 0 . 05), odpowiedni do dostarczania dużego przepływu.
Specyfikacja zaworu kulkowego kołnierza
Ocena ciśnienia: klasa 150 do klasy 2500 (do PN420);
Zakres średnicy: DN15 do DN300 (1/2 "do 12");
Limit temperatury:
TYP standardowy: -29 stopień do +200 stopień (siedzisko zaworu PTFE);
Rozszerzony typ: -196 stopień do +540 stopień (metal hard feal);
Metoda połączenia: kołnierz (ASME B16 . 5), spawanie tyłka (ASME B16.25).

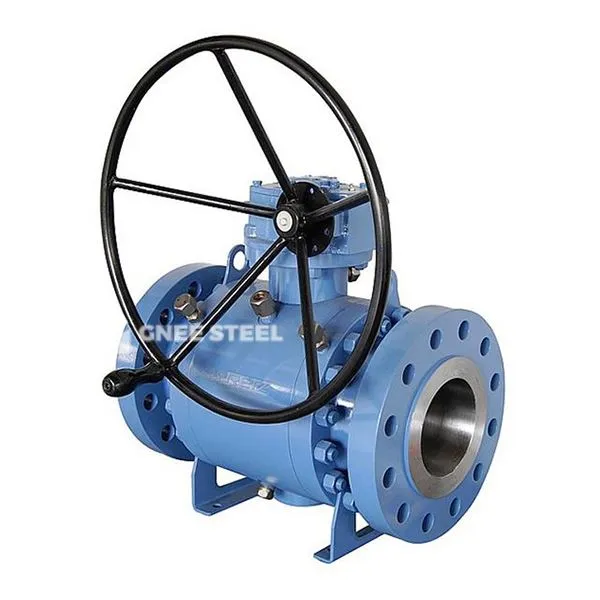

Zawór kulkowy kołnierz
Zalety
Ultra-wysokie pojemność łożyska ciśnienia: Klasa 2500 (42 MPa) nie ma deformacji w warunkach wysokiego ciśnienia, a bezpieczeństwo jest o 50% wyższe niż w przypadku korpusu zastawki odlewanej;
Odporny na ekstremalne temperatury : Metalowe roztwór uszczelniające podtrzymuje 540 stopni wysoką temperaturę lub -196 głębokie zimne medium;
Long life design: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 czasy;
Koszt niskiej konserwacji : Struktura modułowa obsługuje szybką wymianę uszczelek, zmniejszając przestoje o 70%.
Aplikacje
Ropa naftowa i gaz ziemny : Well Head Ghead wysokiego ciśnienia (klasa 2500), kluczowe punkty odcięcia rurociągów naftowych;
Energia i moc : nadkrytyczne rurociągi parowe (mniejsze lub równe 540 stopni), systemy chłodzenia energii jądrowej;
Specjalne chemikalia : silnie korozyjne pożywki (takie jak stężony kwas siarkowy, ciekłego chloru), reaktory polimeryzacji pod wysokim ciśnieniem;
Deep Cold Engineering : LNG Stacja upłynnia ({-162 Transport ciekłego azotu) .
