Wysoki ciśnienie2- sposobyOpis zaworów kulowych

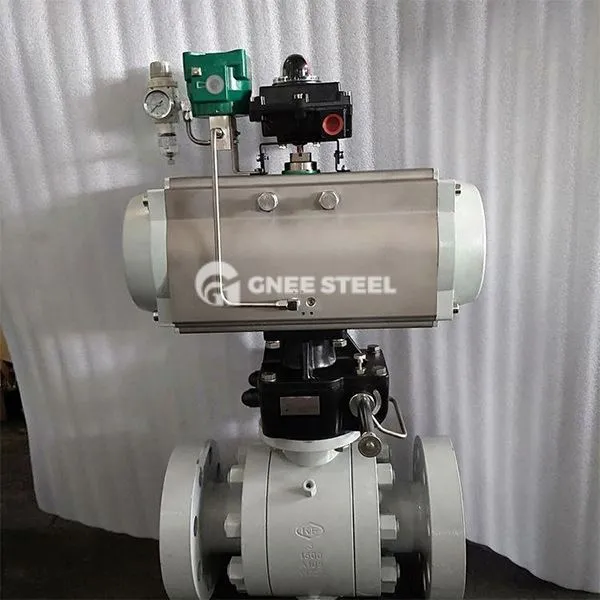

Dwukierunkowy zawór kulkowy pod wysokim ciśnieniem jest specjalnie zaprojektowany do podwyższonego średniego sterowania. Przyjmuje dwuczęściowy korpus zaworu (główny korpus zaworu + korpus zaworu pomocniczego) i strukturę połączenia kołnierza. Medium jest otwarte i zamknięte lub kierunek przepływu jest kontrolowany przez obrócenie piłki 9 0. Jest odpowiedni dla klasy 150 ~ 2500 funtów (PN1,0 ~ PN420) scenariuszy wysokiego ciśnienia.
Podstawowa struktura obejmuje:
Split Corpe : Główne i pomocnicze ciała zaworu są połączone śrubami lub kołnierzami, co jest wygodne do konserwacji i wymiany uszczelnienia;
Floating/stałą konstrukcję piłki :
Floating Ball: Średnie ciśnienie popycha piłkę do nacisku pierścienia uszczelniającego, który jest odpowiedni dla średniego i niskiego ciśnienia (mniejszy lub równy PN25);
Fixed Ball: Kulka jest przymocowana przez górne i dolne łodygi zaworu, a siedzenie zaworu jest pływająco uszczelnione, które jest odpowiednie dla ultra-wysokiego ciśnienia (większe lub równe PN420);
Forma Forma : Uszczelnienie węglików (odporna na temperaturę do 425 stopni), Miękka uszczelka PTFE (mniejsza lub równa 180 stopni), poziom upływu osiąga poziom ANSI VI.
Wysoki ciśnienie2- sposobySpecyfikacja zaworów kulowych
|
Dn |
DN15 ~ 200 mm |
|
Ciśnienie nominalne |
1,6 ~ 42 MPa (inny standard ciśnienia, należy wskazać podczas zamawiania) |
|
Materiał ciała |
WCB (C), SS304 (P), SS316 (R) |
|
Materiał uszczelniający |
PTFE (F), ppl (ppl), metalowe twarde (h), twardy stop (y) |
|
Średnia temperatura. |
W2: -20 ~ 150 stopni W3: -20 ~ 250 stopni W4: -29 ~ 425 stopnia |
|
Tryb połączenia |
Kołnierz, spawacz tyłkowy, nić żeńska |
|
Pneumatyczny siłownik |
JLAT Series, JLAW Series, LMported Actuator Series |
|
Tryb działania |
Podwójne działanie, pojedyncze działanie normalnie zamknięte, pojedyncze działanie normalnie otwarte |
|
Siłownik elektryczny |
JLA Series, JLB Series, LMported Actuator Series |
|
Tryb sterowania |
Standardowy typ przełącznika, typ regulacji LNTEGRAL, typ przełącznika integralnego, typ magistrali polowej |
Wysoki ciśnienie2- sposobyZawory kulowe
Przykłady aplikacji i modelu
Petrochemikalne: Kontrola olejków i kwasów wysokociśnieniowych i wysokociśnieniowych (takich jak Q41F -16 P Zawór kulowy ze stali nierdzewnej); Energia i moc: rurociągi parowe i systemy kotła (takie jak pneumatyczne zawory kulkowe z serii BKH); System hydrauliczny: przełączanie obwodu oleju hydraulicznego (takie jak wysokowydres pod wysokim ciśnieniem stalowego zaworu kulowego typu KHB); Specjalne media: gazy korozyjne (takie jak kombinacja uszczelki ze stali nierdzewnej 316L + węglika).
Punkty wyboru i instalacji
Zalecenia wyboru: Wysokie scenariusze ciśnienia: priorytetyzuj stałą konstrukcję kulową + uszczelnienie węglików, odpowiednie do częstego otwierania i zamykania i obciążeń uderzenia; Media korosowe: wybierz 316/316L korpus zaworu ze stali nierdzewnej lub powierzchni niklu; Fange Standard: Dopasuj specyfikacje kołnierza rurociągu (takie jak ASME B16.5, HG/T20592). Specyfikacje instalacji:
Śruby kołnierza należy dokręcić symetrycznie, aby uniknąć deformacji korpusu zaworu i wycieku;
Przestrzeń robocza łodygi zaworu (większa lub równa 90 stopni) musi być zarezerwowana, a siłownik pneumatyczny/elektryczny musi być wyposażony w przełącznik graniczny.
