Opis zaworu bramki o wysokiej próżniowej
Wysoka próżniowa zawór bramki to zawór zaprojektowany dla systemu próżniowego . może skutecznie izolować medium w środowisku podciśnienia, zapobiegać wyciekom gazu i utrzymywać stabilność próżni poprzez optymalizowaną strukturę uszczelniającą .
Zalety:
Doskonałe uszczelnienie: samowystarczalna konstrukcja sprawia, że szybkość wycieku jest mniejsza lub równa 0,01% DN, a miękka uszczelka PTFE może osiągnąć zerowe wycieki, co jest o ponad 30% lepsze niż zwykłe zawory bramkowe;
Silna odporność na temperaturę: Materiał korpusu zaworu (taki jak chrom-molibdenum) obsługuje zakres temperatur -29 stopnia ~ 550 stopni, a pierścień uszczelniający ma odporność na temperaturę do 350 stopni (materiał z włókna węglowego);
Łatwa operacja: struktura pakowania o niskim friction zmniejsza moment obrotowy otwierania i zamykania, a ręczny moment obrotowy roboczy jest zmniejszony o około 40% w porównaniu z tradycyjnymi zaworami bramkami;
Umiejętność przeciwdziałania przemieszczaniu: Projektowanie kanału przepływu pełnego zmniejsza resztkowy pożywkę i jest odpowiednia do kontroli płynu zawierających cząstki i włókna .
Specyfikacja zaworu bramki o wysokiej próżniowej
|
Zakres aplikacji
|
1 × 10-5 pa -1.2 × 105pa (uszczelnienie O-ring)
|
|
|
1 × 10-6 pa -1.2 × 105pa (uszczelnienie poniżej)
|
||
|
Ciśnienie różnicowe przed otwartymi płytkami zaworów
|
Mniejsze lub równe 3 × 103PA w dowolnym kierunku
|
|
|
Szybkość wycieku ciała i podstawy zaworów
|
1.3 × 10-7 pa · l · s -1
|
|
|
Cykle do pierwszej konserwacji
|
10, 000 razy
|
|
|
Pieczenie umiarkowane ciała zastawki
|
Otwórz mniej niż 200 stopni; Zamknij mniej niż 150 stopni
|
|
|
Pozycja instalacji
|
Dowolny kierunek
|
|
|
Zasilacz (pneumatyczny)
|
AC 220V 50 Hz, 6W lub DC 24V, 3W (Special SPE . można dostosować)
|
|
|
Sprężone powietrze (tylko zasilanie do zaworów pneumatycznych)
|
0.4-0.7 MPA
|
|
|
Prędkość zamykania i otwierania (pneumatyczna)
|
Mniej niż lub równe 3s
|
|
|
Wskazania pozycji zaworów
|
Podręcznik
|
ze wskaźnikiem pozycji otwartych i bliskich (typ mechaniczny)
|
|
Pneumatyczny
|
Z wskaźnikiem pozycji otwartych i bliskich (przełącznik magnetyczny)
|
|

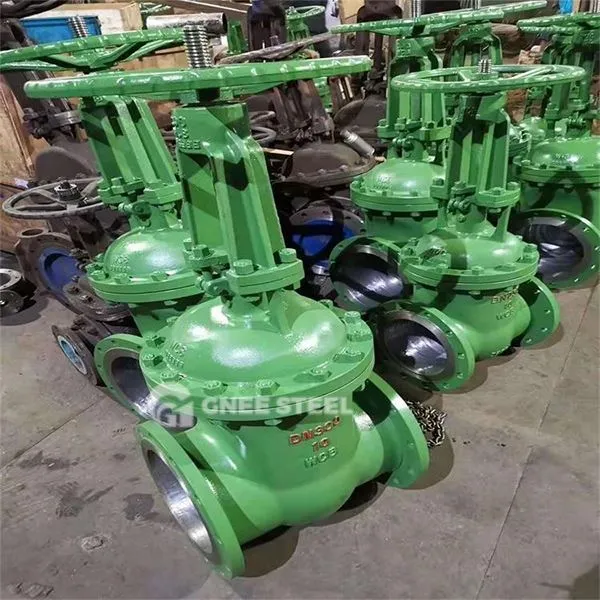

Zawór bramki o wysokiej próżniowej
Aplikacja i funkcja branżowa
| Przemysłowy | Określone scenariusze i funkcje | Dopasowanie wydajności |
|---|---|---|
| Energetyka | Izolacja próżniowa układu kondensacyjnego turbiny parowej w elektrowniach termicznych, aby zapobiec niszczeniu infiltracji powietrza środowiska podciśnienia | Projektowanie wysokiej temperatury i niska szybkość upływu |
| Produkcja semiconductor | Dokładnie kontroluj przepływ gazu w urządzeniach powlekania próżniowego w celu utrzymania środowiska procesu o wysokiej czystości | Wysoki poziom uszczelnienia (mniejszy lub równy 1 × 10⁻⁶ PA · m3/s) |
| Biofarmaceutyki | Blokowanie zanieczyszczenia drobnoustrojami w aseptycznych liniach produkcyjnych i zapewnienie standardów czystości GMP dla systemów dostarczania leków | Materiał bez opadów, łatwa do czyszczenia struktury |
| Nuclear Industry | Uszczelnianie mediów radioaktywnych w urządzeniach separacji izotopowej w celu zapobiegania wyciekom materiałów wysokiego ryzyka | Materiały odporne na promieniowanie i zbędne konstrukcje uszczelniające |
