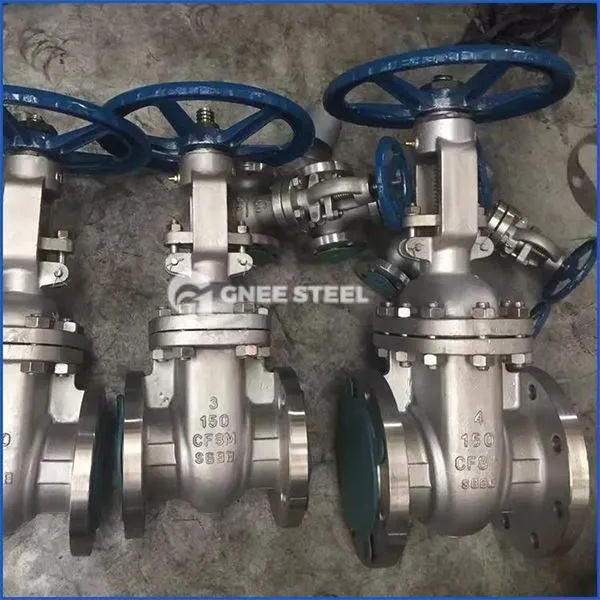

Odporna zawór klinowy
Opis
Odporne zawór klinowy to specjalny projekt zaworu bramki. Jego brama przyjmuje elastyczną strukturę , która kompensuje odchylenie kąta powierzchni uszczelniającej poprzez niewielkie odkształcenie w celu poprawy niezawodności uszczelnienia. Jest stosowany głównie w scenariuszach petrochemicznych, mocy i innych w celu odcięcia lub łączenia oleju, pary i innych mediów.
Recre struktura i design
Struktura Gate:
Elastyczna brama klinowa: Środek bramki jest rozcięty lub stosuje się elastyczny proces połączenia, aby umożliwić bramę wytworzenie niewielkiego deformacji podczas procesu zamykania i dostosowanie do błędu kąta powierzchni uszczelniającej;
Gate Gate (pozycja porównawcza): Tradycyjne odlew całki, Wysokie Wymagania dotyczące dokładności przetwarzania powierzchni uszczelnienia, łatwe do spowodowania wycieku z powodu odchylenia kąta.
System :
Metalowe uszczelnienie twarde : gniazdo zaworu i brama są wykonane ze stali nierdzewnej lub stopu twardego, odpornego na wysoką temperaturę (mniejszą lub równą 200 stopni) i wysokiego ciśnienia (PN10 ~ PN40);
Soft SEAL kombinacja : Niektóre modele są łączone z pierścieniami uszczelniającymi gumą lub PTFE w celu osiągnięcia zerowego wycieku, ale odporność na temperaturę jest ograniczona (mniejsza lub równa 120 stopni).
Tryb Drive:
Obsługuje przekładnię ręczną, elektryczną, pneumatyczną i przekładnią. Zawory na dużych rozmiarach są często wyposażone w łożyska ciągu w celu zmniejszenia momentu obrotowego.
Sprężysta specyfikacja zaworu bramki klinowej
Ciśnienie: PN16, PN25, PN40, PN64, PN100
Materiał: odlewana stal, stal nierdzewna
Operacja: koło ręczne, skrzynia biegów, penuamtic Actuaor, Siłator elektryczny
Temperatura: -29-425 Centigrade
Standard projektowania i produkcji: GB\/T 12234
Twał twarzą: JB\/T 7746
Połączenie kołnierza: JB\/T 79
Test i inspekcja: gb\/t 13927-92
Sercere Service, OEM Service
Marka: Gnee
Odporna zawór klinowy
Zastosowania
Przemysł petrochemiczny: wysokociśnieniowe odcięcie rurociągów ropy naftowej i gazu ziemnego;
System zasilania: kontrola otwierania i zamykania rurociągów parowych wysokociśnieniowych;
Płyny przemysłowe: zarządzanie przepływem pożywki zawierającej cząstki lub niewielką korozyjność (należy dopasować do twardej struktury uszczelnienia)
