Gumowy zawór zwrotny klapy

‌ Bruba zawór zwrotny klapy ‌ to zawór, który wykorzystuje ‌elastyczną klapę gumową ‌ do osiągnięcia jednokierunkowej kontroli przepływu i jest podziałem zaworu kontrolnego. Jego podstawową funkcją jest szybkie zablokowanie przepływu wstecznego medium poprzez elastyczność materiału gumowego, przy jednoczesnym zmniejszeniu wpływu młotka wodnego, i jest szeroko stosowana w ochronie systemów dostarczania płynów przez przepływ.

Struktura podstawowa i cechy techniczne
‌ Komponenty kluczowe‌

‌ Pokrywa zaworu i zaworu ‌: zwykle wykonana z żeliwa, odlewana stal lub stal nierdzewna, z poziomem odporności na ciśnienie pokrywającego pn 10- pn16, a niektóre modele wysokiego ciśnienia mogą osiągnąć klasę 600; ‌ Brybber Flap‌: Jest wykonany ze stalowej płyty lub wzmocnionego tkaniny nylonowej jako szkieletu, a warstwa zewnętrzna jest pokryta gumą chloroprenową lub gumą nitrylową, która ma zarówno odporność na elastyczność, jak i rozciąganie, a okres otwierania i zamykania może osiągnąć 1 milion razy; ‌ ‌ SYSTEM SYSTEM ‌: Przyjmuje nachyloną konstrukcję fotela zaworu, a ciśnienie dopasowania powierzchni uszczelnienia może osiągnąć 1,1 -krotność ciśnienia nominalnego (standard testu uszczelnienia), a poziom upływu spełnia standard ANSI klasy VI.
‌ Parametry techniczne ‌

‌ Temperatura pracy ‌ -20 stopień ~ 80 stopni (modele specjalne są odpowiednie dla -40 stopnia ~ 120 stopni);
‌ Media Media‌: Czysta woda, ścieki, woda morska, olej i lekko żrące płyny (potrzeba dopasowania materiału gumowego);
‌ TEST TESTY ‌ 1,5 -krotność ciśnienia nominalnego, aby zapewnić stabilność strukturalną w warunkach wysokiego ciśnienia.
Zasada pracy i podstawowe zalety
‌Workflow‌

‌ Florward Flow ‌: Średnie ciśnienie popycha dysku zaworu gumowego, aby obrócić się wokół osi do stanu w pełni otwarty (kąt otwarcia wynosi około 7 0 stopień ~ 75 stopni), a współczynnik odporności na przepływ jest tak niski jak 0. 2 ~ 0. 3; ‌ Zamknięcie przewrotności ‌: Gdy medium przepływa do tyłu, gumowy dysk szybko pasuje do gniazda zaworu pod ciśnieniem odwrotnym i sprężyną\/grawitacją, a czas zamknięcia jest mniejszy lub równy 0,8 sekundy, blokując przepływ wsteczny i zmniejszając efekt młotka wody.
‌ CORE zalety‌

‌ Odporność przepływu i oszczędzanie energii ‌: Usprawniony projekt kanału przepływu zmniejsza zużycie energii, a utrata głowy wynosi tylko 30% tradycyjnego zaworu kontrolnego podnoszenia;
‌ Strong Antivollution ‌: Gumowa powierzchnia uszczelniająca może dostosować się do pożywki zawierających zawieszone cząstki (średnica cząstek mniejsza lub równa 5 mm) i nie jest łatwa do zatkania;
‌ Rezystancja korozji ‌: warstwa gumowa izoluje metal korpusu zaworu od kontaktu z medium, przedłużając żywotność zaworu (takiego jak żywotność gumy chloroprenowej przeciwko korozji wody morskiej większej lub równej 10 lat).

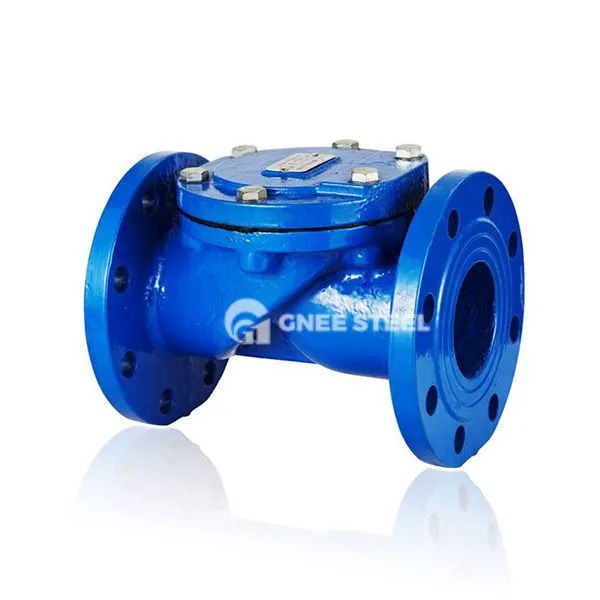

Gumowy zawór zwrotny klapy



Zastosowania
