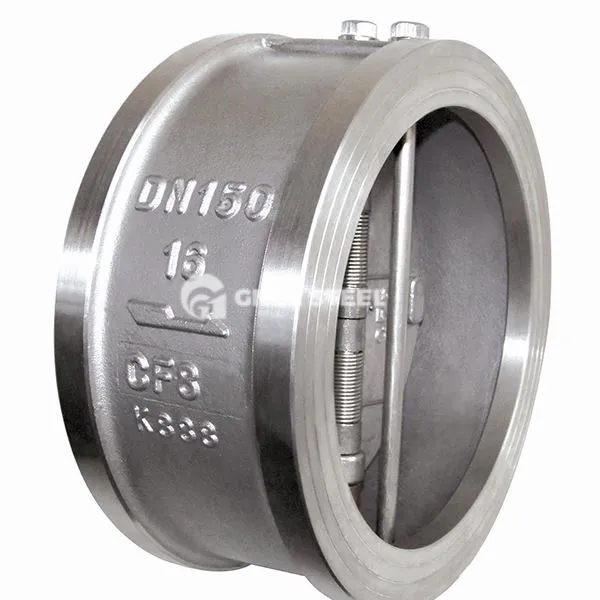

Zawór zwrotny typu opłatek
Opis
Zawór zwrotny płytki to automatyczny zawór, który napędza dysku zaworu do otwarcia i zamykania przepływu samego medium. Służy do zapobiegania przepływowi środka do tyłu, odwrócenia pompy i pomocy ciśnienia pojemnika przed kontrolą. Przyjmuje strukturę połączenia opłat i jest przymocowany między kołnierzami rur przez kołnierze lub śruby. Ma charakterystykę małego rozmiaru, lekkiej i wygodnej instalacji. Jest odpowiedni dla systemów rurociągów o ograniczonej przestrzeni.
Struktura i typ rdzenia
Typ strukturalny: Typ podnoszenia (typ H71): Dysk zaworu porusza się w górę i w dół wzdłuż osi pionowej, polegając na średniej ciśnieniu, aby otworzyć, a sprężyna pomaga w zamknięciu. Nadaje się do scen pod wysokim ciśnieniem o małej średnicy (DN15 ~ 350 mm); Typ huśtawki (typ H44): Darc zaworu obraca się wokół osi zawiasu, który jest odpowiedni dla rurociągów o niskim przepływie o dużej średnicy (DN50 ~ 1200 mm), z niskim odpornością na przepływ i małym uderzeniem zamykania; Butterfly podwójny dysk (typ H76): Podwójna konstrukcja dysku jest łączona z buforowaniem sprężynowym, z szybką prędkością zamykania (<1 second), which significantly reduces the water hammer effect.
Komponenty kluczowe:
Materiał ciała : stal nierdzewna (304\/316L), stal węglowa (WCB\/WCC) lub stal o niskiej temperaturze (LCB), odpowiednia dla różnych mediów i środowisk;
Technologia rozstrzygania : metalowa uszczelka (spawany stop gtelity) lub elastyczna uszczelka miękka (PTFE\/Graphit), spełniające standardy wycieku klasy ANSI w klasie V\/VI.
Specyfikacja zaworu kontrolnego typu opłatek
|
Projekt zaworu |
: API 594 \/ API 600 (ISO 10434) \/ API 6D (ISO 14313) \/ API 602 \/ API 603 \/ API 608 \/ API 609 \/ IS 780 \/ BS 1414 \/ BS 14846 \/ BS 1868 \/ BS 1873 \/ BS 5351 \/ ASME B 16,34 (BS 5351) \/ Din 3352 \/ Din 3356 \/ DIN 3357 |
||
|
Testowanie ciśnienia |
: API 598 \/ API 600 \/ API 6D |
||
|
Twarzą w twarz |
: ANSI B 16.10 |
||
|
Połączenie końcowe |
: PRZEWODNIONE Według BSP\/BSPT\/NPT, spoiny według SW\/BW, kołnierz zgodnie z RF\/RTJ |
||
|
Połączenie kołnierza |
: ANSI B 16.5 (For NPS≤24) / ANSI B 16.47 SERIES B, ANSI 16.47 SERIES A, MSS SP-44 (For NPS >24) |
||
|
Koniec spawania tyłka |
: ANSI B 16.25 |
||
|
Gniazdo zakończenie spoiny |
: ANSI B 16.11 |
||
|
Pieprzony koniec |
: ANSI B 1.20.1 (BSP\/NPT) |
||
|
Grubość ściany |
: API 600 \/ BS 1868 |
||
|
Ocena ciśnienia |
: Zgodnie z ANSI 125#, 150#, 300#, 400#, 600#, 800#, 900#, 1500#, 2500# |
||
|
Opcja inżynierska |
: Obsługiwane na biegu, uruchamiane elektrycznie, działanie pneumatyczne |
||
|
Zakres rozmiarów |
: Zgodnie z NPS 2 "- 48" |
||
Zawór zwrotny typu opłatek
Zalety
Projekt młotka przeciw wodzie: Bufor sprężyny (taki jak podwójna struktura sprężyna w patentowym CN 222798224 U) lub rozrywka z podwójnym flapem motyla jest stosowana w celu zmniejszenia wpływu przepływu wstecznego i przedłużenia żywotności zaworu;
Kompaktowe i wydajne: długość strukturalna wynosi tylko 1\/3 tradycyjnego zaworu kontrolnego kołnierza, a waga jest zmniejszona o 40%~ 60%, oszczędzając przestrzeń instalacyjną;
Szybka odpowiedź: Czas zamykania klapy zaworu można kontrolować w 0. 3 ~ 1 sekundę, aby zapobiec zwrotowi podwozia spowodowanie fluktuacji ciśnienia systemu.
Aplikacja
Zaopatrzenie i drenaż wody miejskich: zapobiec przepływowi wsteczne podłoża po zamknięciu pompy wodnej w celu ochrony bezpieczeństwa jednostki pompy;
Petrochemikalne: jednokierunkowa kontrola przepływu rurociągów wlotowych i wylotowych urządzenia reakcyjnego pod wysokim ciśnieniem;
Inżynieria kriogeniczna: przepływ przeciwbólowy systemu przesyłowego skroplonego gazu ziemnego (LNG);
System zasilania: Zapobiegaj przepływowi pary w rurociągu wodnym zasilającym kotła.
