Opis produktu
Zawory kulowe z napędem silnikowym są kluczowymi siłownikami w systemach sterowania automatyzacją przemysłową. Zawory te działają poprzez obrót tarczy zaworu wokół osi trzpienia. Zmiana otworu gniazda zaworu jest wprost proporcjonalna do ruchu tarczy zaworu. Są one przede wszystkim używane do odcinania lub łączenia medium w rurociągu, a także mogą być używane do regulacji i sterowania płynem. Zawory kulowe z napędem silnikowym są rodzajem elementu ciśnieniowego rurociągu stosowanego w sterowaniu procesowym automatyki przemysłowej.
Specyfikacja
| Połączenie końcowe | BSP, NPT, spawane gniazdo |
| Materiał korpusu | Stal nierdzewna |
| Materiał siedziska | Wzmocniony PTFE wypełniony węglem |
| Rozmiar | 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1 1/4" (DN32), 1 1/2" (DN40), 2" (DN50) |
| Projekt | 3-częściowy, pełny otwór, żeński x żeński |
| Przemysł / Zatwierdzenia | Ogólne / Przemysłowe / Procesowe |
| Zakres temperatury | -20 stopnia do 200 stopni |
| Ciśnienie | Do: 2000 PSI |
| Uruchamiacz | Siłownik elektryczny HQ |
| Napięcia siłowników | 24 V prądu stałego, 24 V prądu przemiennego, 110 V prądu przemiennego, 230 V prądu przemiennego |
| Funkcje siłownika | Włącz / Wyłącz, Ręczne sterowanie, Wyłączniki krańcowe, Wskaźnik optyczny |

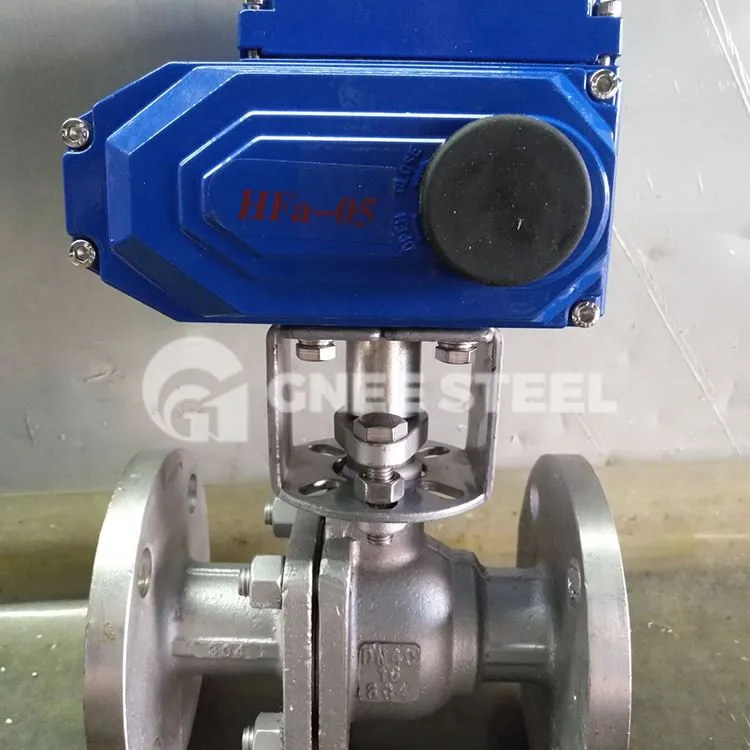

zawór kulowy z napędem silnikowym
Zasada działania elektrycznego zaworu kulowego:
Zasada działania elektrycznego zaworu kulowego obejmuje działanie obrotowe o 90-stopni. Korpus wtyczki jest kulą z okrągłym otworem przelotowym lub kanałem wzdłuż osi. W rurociągach elektryczne zawory kulowe są używane głównie do odcinania, rozprowadzania i zmiany kierunku przepływu medium. Mogą osiągnąć szczelne uszczelnienie przy zaledwie 90-stopniach obrotu i niewielkim momencie obrotowym. Elektryczny zawór kulowy łączy zawór kulowy typu wtykowego z siłownikiem elektrycznym. Struktura korpusu zaworu kulowego ma rdzeń obrotowy o 90-stopnia, podczas gdy siłownik elektryczny wykorzystuje standardowy sygnał wejściowy o natężeniu 0-10 miliamperów. Zespół silnika napędza ślimak przekładni i przekładnię ślimakową w celu generowania momentu obrotowego, z przełącznikiem do regulacji zaworu. Jego działanie jest napędzane głównie przez prąd i działania regulacyjne.
