Opis produktów

Jeżeli oś trzonka zaworu odbiega jednocześnie od środka dysku i środka korpusu, a oś obrotu gniazda zaworu tworzy pewien kąt z osią kanału korpusu zaworu, nazywa się to przepustnicą potrójnie mimośrodową.

Zawory motylkowe z potrójnym mimośrodem są szeroko stosowane w rurociągach przemysłowych, takich jak metalurgia, energia elektryczna, przemysł petrochemiczny, zaopatrzenie w wodę i drenaż oraz budownictwo komunalne, gdzie temperatura medium jest mniejsza lub równa 425 stopni w celu regulacji przepływu i płynów rozładowujących. Materiały dzielimy na: żeliwo, staliwo, stal nierdzewną.

Zakres rozmiarów	NPS 3 do 48 / DN 80 do 1200 Większe rozmiary dostępne na zamówienie
Zakres temperatury	-320 stopień F do 842 stopni F (-196 stopień do 450 stopni) Wyższe temperatury na zapytanie
Maksymalne dopuszczalne ciśnienie robocze	Klasa ASME 150, 300, 600, 900 EN 1092 PN 10, 16, 25, 40, 63, 100, 150
Ocena wyłączenia	Zerowy wyciek
Budowa ciała	Uchwyt, wafel, podwójny kołnierz, brama, spawanie doczołowe
Wiercenie kołnierzy	ASME B16.5, ASME B16.47% 2c EN 1092% 2c ISO 7005
Certyfikaty	ABS, API 607, ATEX, CRN, ISO 10497, PED, PE(S)R, SIL, TR CU, TSG
Emisje ulotne	ISO 15848-1, API 641, TA Luft
Materiały korpusu	Stal węglowa, stal nierdzewna Inne materiały na żądanie
Materiały macierzyste	17-4PH, stal nierdzewna 410, XM-19 (Nitronic 50)
Materiały siedziska	Stal nierdzewna 316, hartowana
Materiały na płytę	Stal węglowa, stal nierdzewna Inne materiały na żądanie
Norma projektowa	API 609, ASME B16.34, ASME VIII, API 600
Norma testowania	ISO 5208, EN12266-1, API 6D, API 598, BS 6755
Twarzą w twarz	API 609, ASME B16.10% 2c ISO 5752% 2c EN 558

Zawór motylkowy z potrójnym przesunięciem w porównaniu z przepustnicą koncentryczną

Jaka jest różnica między koncentryczną przepustnicą a potrójną mimośrodową przepustnicą?

Koncentryczne przepustnice wykładane gumą opierają się na pasowaniu wciskowym pomiędzy tarczą zaworu a wkładką, podczas gdy przepustnice potrójnie mimośrodowe wykorzystują solidną, laminowaną uszczelkę metalową zamontowaną na dysku zaworu, który przylega do gniazda korpusu zaworu.

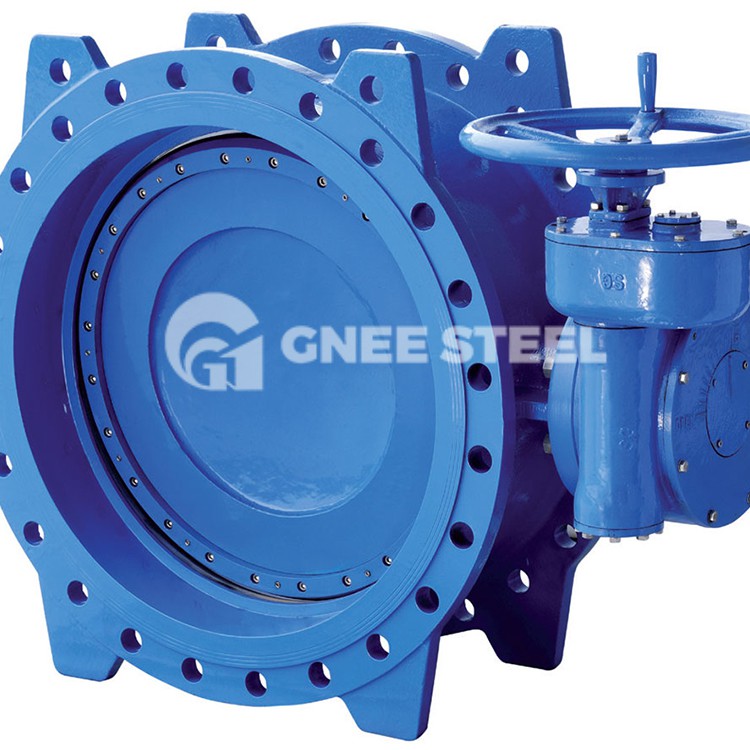

offset disc butterfly valve
