Opis zaworu zaworu piłki Trunnion z metalem
Metalowy zawór kulkowy Trunnion to zawór, który wykorzystuje metalową strukturę uszczelniającej z metalu. Piłka jest przymocowana do korpusu zaworu przez górne i dolne łożyska, a łodyga zaworu napędza piłkę, aby obrócić 90 stopni, aby osiągnąć kontrolę płynu. Podstawowe elementy obejmują:
Ciało zaworów : Wykonane z odlewania lub kucia, z silną odpornością na ciśnienie (wspólne materiały, takie jak WCB, stop ze stali nierdzewnej);
Fixed Ball: Integral odlewanie/kucie, stwardniały powierzchni (takie jak spryskany ceramiczny, cementowany węglik), twardość może osiągnąć HRC60 lub nowszy;
METAL VALVE SEAT: tworzy parę uszczelniającą z kulą, materiał pasuje do kulki (takiej jak stal nierdzewna + cementowany węglika), a chropowatość powierzchni uszczelniającej jest mniejsza lub równa Ra 0. 2;
Worka STEM: Łączy siłownik i piłkę do transmisji momentu obrotowego;
Spring System wstępnego obciążenia Automatycznie kompensuje zużycie powierzchni uszczelniającej, aby zapewnić długoterminowe uszczelnienie.
Podstawowe zalety i funkcje
Możliwość dostosowania do ekstremalnych warunków pracy
Zakres temperatur : - 196 stopnia do 650 stopni (tylko zawór uszczelnienia miękkiego -20 stopień ~ 180 stopni);
Odporność na ciśnienie : do klasa 2500 (PN420), odpowiednia do rurociągów pary i gazu ziemnego pod wysokim ciśnieniem;
Odporność na korozję/zużycie : Odpowiednia dla cząstek zawierających pożywkę (takie jak zawiesinę, popiół), anty-clogowanie przez powierzchnię uszczelnienia węglika i konstrukcja samoczyszcząca.
Niezawodność uszczelniająca
Metalowe uszczelki twarde nie mają ryzyka starzenia się i odkształcenia pod wysoką temperaturą i wysokim ciśnieniem, a szybkość wycieku jest znacznie niższa niż w przypadku uszczelek miękkich;
Uszczelnienie dwukierunkowe : Projekt podwójnego zaworu obsługuje przepływ dwukierunkowy medium bez ograniczeń kierunku instalacji.
Długa żywotność i niska konserwacja
Projekt odporny na zużycie rozszerza żywotność usług i zmniejsza częstotliwość konserwacji przestojów;
Struktura modułowa ułatwia szybką wymianę uszczelek.
Metal siedzący specyfikacja zaworu kulowego Trunnion
|
przedmiot |
zawór |
|
Aplikacja |
Zastosowanie przemysłowe, użycie przemysłowe wodne, użycie gospodarstw domowych |
|
Rozmiar portu |
DN 10- DN1000 |
|
Gwarancja |
24 miesiące |
|
Miejsce pochodzenia |
Chiny |
|
Henan |
|
|
Moc |
Podręcznik, elektryczny, pneumatyczny, hydrauliczny |
|
Temperatura mediów |
Niska temperatura/wysoka temperatura/normalna temperatura/temperatura mediów |
|
Nazwa marki |
Gnee |
|
Struktura |
PIŁKA |
|
Głoska bezdźwięczna |
Gaz, olej, woda, para |
|
Dostosowane wsparcie |
OEM, ODM, OBM |
|
Czas dostawy |
7-15 dni |
|
Powłoka |
Dostosowane |
|
Korpus zaworu |
Wykute spawanie |
|
Materiał ciała |
304, 304L, 316L |
|
MOQ |
10 |
|
Rozmiary portów |
Pełny otwór i zmniejszony otwór |
|
Projektowanie i produkcja |
BS6364, MESC SPE77/200, JB/T7749 |
|
Bezpieczny projekt ognia |
API607, API 6FA |

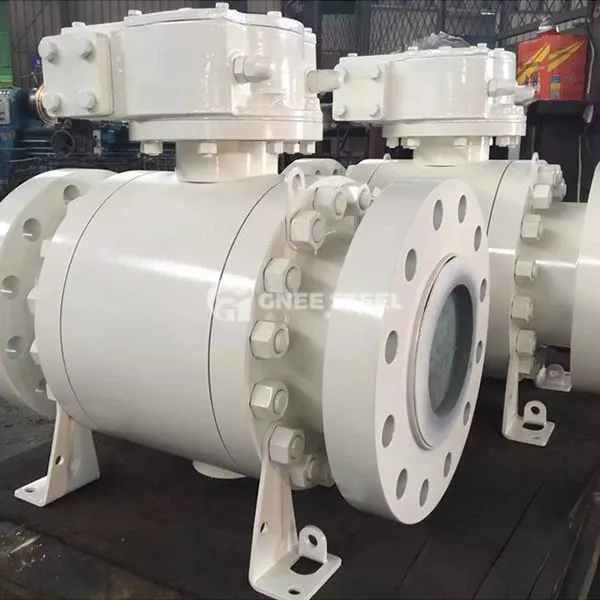

Metalowy zawór piłki Trunnion
Zastosowania
| Przemysłowy | Zastosowania | Funkcjonować |
|---|---|---|
| Ropa i gaz | Transport ropy naftowej, rurociągi gazu ziemnego pod wysokim ciśnieniem | Segmentowane regulacja odcięcia/przepływu w celu zapewnienia bezpieczeństwa rurociągów na duże odległości |
| Branża chemiczna | Pożywki korozyjne (kwas, alkalia), reaktor o wysokiej temperaturze | Przechwycenie przepływu odporne na korozję w celu zapobiegania wypadkom bezpieczeństwa spowodowanym wyciekiem |
| Elektryczność | Systemy parowe o wysokiej temperaturze (kotły, turbiny) | Wytrzymuje parę powyżej 540 stopni, stabilne otwarcie i zamykanie |
| Metallurgia/wydobycie | System przeniesienia i kontroli pyłu | Odporuj na zużycie cząstek i utrzymuj ciągłą produkcję |
Metalowe zawory kulkowe siedzące, z ich trzema głównymi cechami odporności na ekstremalne warunki pracy, zerowej uszczelki upływowej i długiej żywotności serwisowej, są odpowiedzialne za następujące w kluczowych obszarach, takich jak przemysł energii i chemiczny:
① Gwarancja bezpieczeństwa: Wyeliminuj ryzyko wycieku mediów o wysokiej temperaturze i pod wysokim ciśnieniem;
② Ciągłość produkcji: Zmniejsz stratę wydajności produkcji spowodowaną przestojami;
③ Optymalizacja kosztów: zmniejsz częstotliwość konserwacji i zużycie części zamiennych
