Zredukowany opis zaworu kulkowego portu
Zawór kulowy o zmniejszonej średnicy jest specjalnym projektem zaworów kulowych, a jego główną cechą jest to, że na pełnej otwartej ścieżce przepływu jest okrągła, ale zawór łączący koniec wewnętrznej średnicy ścieżki przepływu i identyfikator rurociągu jest taki sam, a otwieranie i zamykanie ścieżki przepływu przy wewnętrznej średnicy zmniejszonej. Ta konstrukcja sprawia, że zawór kulowy o zmniejszonej średnicy w wymaganiach technicznych, materiałach, kontroli i testowaniu, kształt i wymiary połączenia są zgodne z przepisami standardów ASME i API.
Zmniejszona średnica zaworów kulowych z NPS6 lub poniżej zwykle stosują pływającą konstrukcję kulową, podczas gdy NPS8 lub więcej jest stałą kulą. Ma różne formy uszczelniających podmodali, które można wybrać zgodnie z różnymi warunkami pracy, takimi jak miękka uszczelka, metalowa uszczelka, ognioodporne siedzenie i tak dalej. Na siedzeniu zaworu można ustawić pomocniczą konstrukcję uszczelnienia, a do części siedzenia można dodać zawór wtrysku tłuszczu w celu tymczasowego uszczelnienia w nagłych wypadkach. Ponadto, zgodnie z potrzebą, można również rozszerzyć łodygę, aby dostosować się do zakopanej okazji do układania.
Waga zaworu kulowego o zmniejszonej średnicy jest około 30% lżejsza niż zawór kulowy o pełnej średnicy, podczas gdy odporność na przepływ wynosi tylko około 1\/7 tego samego zaworu globalnego kalibru, co sprzyja zmniejszeniu obciążenia i kosztów skrawania rurociągu. W NPS10 Zmniejsz jedną specyfikację, NPS10 ~ NPS24 zmniejsz jedną lub dwie specyfikacje, NPS24 i powyżej zależy od rzeczywistej sytuacji.
Ze względu na unikalne zalety projektowania i wydajności, zawór ten jest szczególnie odpowiedni do zastosowań przemysłowych, które wymagają zmniejszonego odporności na płyn i niższego zużycia energii, na przykład w branżach transmisji mediów o wysokiej temperaturze w przemyśle chemicznym, ropy naftowej i gazu ziemnego.
| moduł | Charakterystyka techniczna |
|---|---|
| Piłka i siedzenie | Redukcja o średnicy do dziur w piłce (np. DN50 → DN38), siedzenie zaworu z metalowym uszczelnieniem lub uszczelnieniem miękkim (PTFE) |
| Metoda jazdy | Podręcznik (dźwignia\/skrzynia biegów), pneumatyczny lub elektryczny siłownik z znormalizowanym interfejsem kwadratowym (ISO 5211) |
| Materiał korpusu zaworu | Stal węglowa (klasa 600), stal nierdzewna (316L dla odporności na korozję) lub stopów (dla usług wysokiej temperatury). |
Zredukowana specyfikacja zaworu kulowego portu
|
przedmiot |
wartość |
|
Gwarancja |
1 lata |
|
Typ |
Zawory kulowe |
|
Dostosowane wsparcie |
OEM, ODM, OBM |
|
Miejsce pochodzenia |
Chiny |
|
Nazwa marki |
Gnee |
|
Numer modelu |
zawór kulowy |
|
Aplikacja |
Ogólny |
|
Temperatura mediów |
Wysoka temperatura, niska temperatura, średnia temperatura, normalna temperatura |
|
Moc |
Hydrauliczny |
|
Głoska bezdźwięczna |
Woda |
|
Rozmiar portu |
Dn 20- npt |
|
Struktura |
Bezpieczeństwo |
|
Nazwa produktu |
zawór kulowy |
|
Tworzywo |
WCB |
|
Materiał ciała |
WCB |
|
Połączenie |
kołnierz |

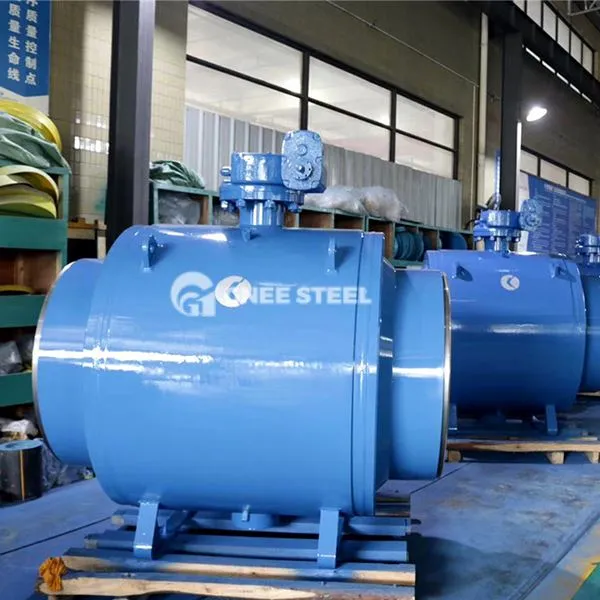

Zmniejszony zawór kulkowy portu
Zredukowane zawory kulkowe vs pełne zawory kulowe
| Warunki | Zredukowane zawory kulkowe | Zawory kulowe pełnego otworu |
|---|---|---|
| Średnica rury | Mniej niż średnica rury (np. DN50 → DN38) | Równa średnicy rury (DN50 → DN50) |
| Obowiązujące medium | Gazy, ciecze o niskiej lepkości | Ciecze o wysokiej wartości, pożywki zawierające cząstki stałe |
| Koszt i waga | 30 procent niższy koszt i 25 procent lżejszej masy | Wysoki koszt i waga |
