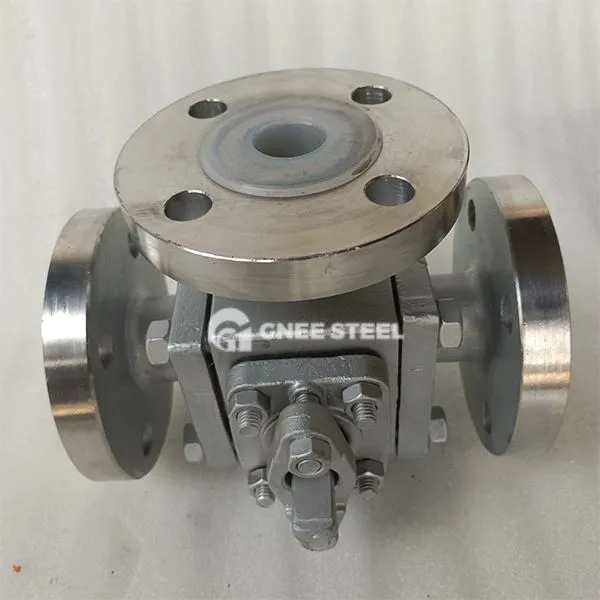

Załączony zawór kulowy 3-

Wykuty trójstronny zawór kulkowy odnosi się do specjalnego zaworu kulowego, którego korpus zaworu powstaje w wyniku procesu kucia (różnego od korpusu zaworu odlewanego). Ma wyższą gęstość materiału i wytrzymałość na ściskanie i nadaje się do trudnych warunków pracy o wysokiej temperaturze, wysokim ciśnieniu, silnej korozji lub wymaganiach o wysokiej czystości.

 Zalety

1. Wysoka wytrzymałość i odporność na ciśnienie ‌
‌ Zaleta gęstości ‌
Proces kucia eliminuje wady porów odlewu, zwiększa gęstość materiału o 15%i ma wyższą wytrzymałość na rozciąganie;
Pojemność łożyska ciśnieniowego może osiągnąć ‌ klasa 900 (90 MPA) ‌, która jest odpowiednia do ultra-wysokiej ciśnieniowej oleju i rurociągów gazowych.
‌ Gwarancja wytrzymałości temperatury ‌
Kute stal (taka jak ASTM A350 LF2) jest obróbka kriogenicznie, z energią uderzenia większą lub równą 40J w stopniu -196 i jest odporna na kruche pękanie w niskiej temperaturze.

2. Ulepszona niezawodność uszczelniająca ‌
‌ Metal Hard Felbotowałość ‌

Powierzchnia kucia ma wysokie wykończenie (Ra mniejsze lub równe 0. 8 μm) i jest dopasowana do kulek pokrytego węglika wolframowym, aby osiągnąć ‌ klasę uszczelniającą ‌ klasę VI ‌;
Żywotność uszczelniająca jest rozszerzona przez 3 razy w warunkach wysokiej temperatury (450 stopni) (w porównaniu z odlewanymi ciałami zastawki).
‌Lifective press samobalowanie ‌ ‌

Projekt fotela zaworu podwójnego tłoka, zerowy wyciek (szybkość wycieku mniejsza lub równa 10⁻⁶ mbar · l\/s), gdy różnica ciśnienia do przodu i do tyłu jest mniejsza lub równa 10mPa.

3. Zalety optymalizacji strukturalnej ‌
‌ Kompleks i lekki projekt‌

Pod tym samym poziomem ciśnienia korpus zaworu stalowego jest o 30% lżejszy niż korpus zaworu odlewanego, oszczędzając przestrzeń instalacyjną; ‌ Struktura montowana na TOP ‌: Nie trzeba zdemontować rurociągu w celu konserwacji, a online wymiana uszczelek zajmuje mniej niż 30 minut. ‌ Uważa ochronę bezpieczeństwa‌

Jednoczęściowy kute zawór łodygi eliminuje ryzyko pęknięcia i spełnia certyfikację Fireproof API 607 ​​(brak wycieku po 30 minutach pożaru w 650 stopniach);

Urządzenie antytatyczne (rezystancja mniejsza lub równa 10 Ω) zapobiega obsłudze łatwopalnych mediów.

 Specyfikacja

‌ Proces wykuwania ciała

Materiał: stal węglowa (A105), stal nierdzewna (304\/316L) lub stop na bazie niklu (taki jak N6);
Zalety: Kucie eliminuje wady porów odlewu, a ciśnienie łożyska może osiągnąć klasę 900.
‌ Ball and Flow Channel Design‌

Struktura typu ‌t: Trzy porty są ortogonalne w celu osiągnięcia przekierowania, zbieżności lub przełączania średnim (takiego jak stosunek oleju);
‌L Struktura typu ‌: Tylko dwa porty są podłączone, dedykowane do przełączania kierunku przepływu (takie jak przełączanie kanału wodnego chłodzenia);
Powierzchnia piłki przez otwór jest utwardzona (np. Spryskiwanie węglika wolframowego), a odporność na zużycie wzrasta o 2 razy.
System uszczelniający‌

Siedzisko zaworu: Polytetrafluoroetylen (PTFE) jest stosowany do normalnej temperatury, do wysokiej temperatury stosuje się wzmocnione PEEK\/PPL; Metalowa uszczelka jest używana do ultra-wysokiego ciśnienia;
‌ Projekt montowany na topie: łodyga zaworu i piłka są wykute jako całość i mogą być zdemontowane i montowane online podczas konserwacji.

Tryb napędu‌

Instrukcja, pneumatyczna (certyfikowana ATEX) lub elektryczna, prędkość odpowiedzi mniejsza lub równa 0. 5 sekund (stan odcięcia awaryjnego).

 Wymagania dotyczące produkcji i testowania:
‌ Certyfikacja materiał ‌: - Odchwyty są zgodne z ASTM A105 (stal węglowa) lub A182 (stal nierdzewna);
- Zapewnij raport dotyczących identyfikowalności materiału i zapisy dotyczące oczyszczania cieplnego
‌Seal Test‌: - Uszczelnienie niskiego ciśnienia (0. 6MPA) Szybkość upływu mniejsza lub równa ISO 5208 Klasa V;
- Uszczelnienie wysokiego ciśnienia (1,1 -krotność ciśnienia nominalnego) Zero widoczny wyciek
‌ Test Performance‌: - 2000 Cykle otwierania i zamykania ciśnienia (bez zagłuszania\/wycieku);
-Test przeciwzestatyczny (rezystancja piłki macierzystej mniejsza lub równa 10 Ω)
‌ Specjalne certyfikat ‌: - API 6D (zawór rurociągu);
- API 607 ​​Certyfikacja ochrony przeciwpożarowej (obowiązkowy wymóg dla przemysłu petrochemicznego)

 Zastosowania



Załączony zawór kulowy 3-



 Specyfikacje pakowania i transportu
‌ Wymagania dotyczące pakowania ‌
Średnica zaworu mniejsza lub równa DN100: drewniane pudełko wyłożone odporną na wilgoć papierem olejowym, powierzchnia kołnierza wyposażona w plastikową pokrywę ochronną;
Średnica zaworu ＞ DN100: Drewniane pudełko drewniane, korpus zaworu zawieszony w celu zapobiegania zderzeniu.
‌ Mark ‌
Oznaczenie pudełka: model znaku i zaworu „Ward” „Wamph”, poziom ciśnienia;
Załączone dokumenty: lista pakowania, certyfikat zgodności, raport materiałowy, certyfikat testowy (w tym certyfikat API\/ISO)
