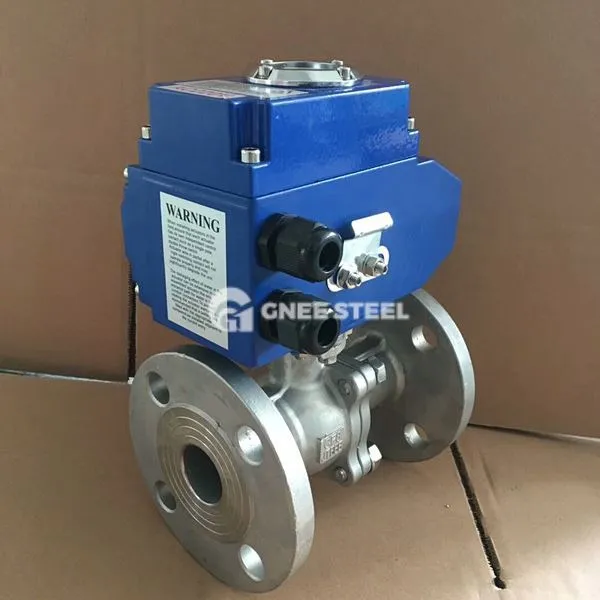

Zawór kulowy typu kołnierza

Załączona zawór kulowy to zawór, który łączy segmentową technologię sterowania z połączeniem kołnierza. Jego podstawową cechą jest osiągnięcie wieloetapowej regulacji przepływu lub wystawionego otwierania i zamykania przez segmentową rotację, która jest odpowiednia do scenariuszy przemysłowych, które wymagają drobnej kontroli przepływu. Główna struktura obejmuje:

Korpus zaworu: połączenie kołnierza (typ podwójnego kołnierza lub wafla), w większości wykonany ze stali nierdzewnej i stali węglowej, aby zapewnić odporność na ciśnienie i opór korozji.
Piłowana piłka: kąt obrotu kulki jest zaprojektowany w etapach (takich jak 0 stopień → 45 stopni → 90 stopni), a zmiana przepływu lub ciśnienia o średnim tempie są kontrolowane przez wiele uderzeń.
Siłownik: Zazwyczaj jest wyposażony w pneumatyczne lub elektryczne urządzenia napędowe, obsługujące dwustopniowe (0-45 stopień /45-90) lub trzyetapowe działanie w celu osiągnięcia precyzyjnej regulacji przepływu.
System uszczelniający: twarde uszczelnienie (siedzisko zaworu metalowego) lub uszczelnienie miękkie (PTFE/guma), aby zaspokoić potrzeby uszczelnienia różnych mediów.

Zakres rozmiarów: DN 25- DN400
Ciśnienie: 1. 0-4 MPA, 150-300 lb
Materiał ciała: WCB, 304, 316, 316L
Materiał kulkowy: WCB, 304, 316, 316L
Materiał pieczęci: PTFE, ppl, stop
Temperatura: -29 ~ +300 stopień
Media: woda, gaz, olej
Tryb jazdy: siłownik pneumatyczny, siłownik elektryczny
Typ kontroli: otwarty, regulacyjny



Zawór kulowy typu kołnierza



‌ Klasyfikacja według trybu segmentacji‌

‌ dwa stage‌: Odpowiednie do scenariuszy, w których stan przepływu musi zostać szybko przełączony (takie jak systemy rozładunku), a pełne otwarte/pełne zamknięte działanie jest zakończone dwa razy ‌.
‌ Three-Stage‌: Godeso stosowany w scenariuszach ciągłego regulacji (takich jak karmienie reaktora chemicznego), progresywna kontrola przepływu osiąga się poprzez trzy segmenty‌.
‌
Zastosowania
‌ Petrochemicals‌: Systemy ładowania i rozładowywania i dystrybucji dla ropy naftowej, skroplonego gazu i innych mediów, aby zapobiec fluktuacji przepływu wstecznego i ciśnienia mediów.
‌ Fine Chemicals‌: Ilościowa dostawa i proporcjonalna kontrola mieszania cieczy korozyjnych (kwasy i alkalis‌).
‌ Systemy energii ‌: stopniowa regulacja dekompresji i przepływu płynów wysokociśnieniowych, takich jak pary i gaz ziemny.
