A351 CF8 Metalowy-pływający zawór kulowy z gniazdemto najwyższej klasy rozwiązanie do kontroli płynów, które łączy w sobie doskonałą odporność na korozję z-wysoką wytrzymałością na ścieranie. Jego ciało jest odlane zASTM A351 CF8 (odlew ze stali nierdzewnej 304), zawierający18% chromu i 8% niklu, zapewniając doskonałą stabilność chemiczną wobec kwasów utleniających i różnych mediów chemicznych. W odróżnieniu od tradycyjnych miękkich uszczelek PTFE, zawór ten wykorzystuje:Metal-na-metalarchitektura uszczelniająca.
Powierzchnie kuli i gniazda są utwardzane przy użyciuPaliwo tlenowe-o dużej prędkości (HVOF)opryskiwanieStopy węglika wolframu (WC) lub stellitu, osiągając twardość powierzchni przekraczającąHRC 60. Łącząc przemieszczenie-wywołane ciśnieniem pływającej kuli z aFotel z kompensacją sprężyny Belleville-Dzięki swojej konstrukcji zawór ten skutecznie eliminuje awarie uszczelnień w-środowiskach o wysokiej temperaturze (od 200 do 450 stopni).
Został specjalnie zaprojektowany do przecinania włókien, małych cząstek stałych i krystalizujących żrących zawiesin, co czyni go niezbędnym składnikiem izolacyjnym dla przemysłu włókien chemicznych,-papieru i rafinacji farmaceutycznej.

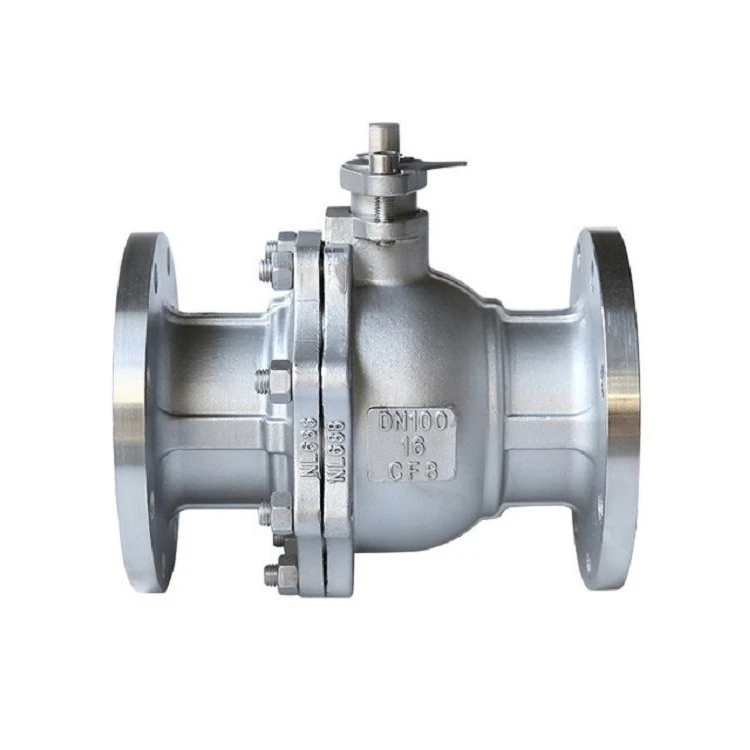

Rysunek metalowego-pływającego zaworu kulowego z gniazdem A351 CF8
Dane techniczne
| Przedmiot | Specyfikacja |
| Norma projektowa | API 6D / ASME B16.34 / API 608 |
| Ocena ciśnienia | Klasa 150 / 300 / 600; PN16 - PN100 |
| Zakres rozmiarów | 1/2" - 8" (DN15 - DN200) |
| Temperatura pracy | -29 stopni do 450 stopni (możliwość dostosowania do wyższych temperatur) |
| Klasa wycieku | ANSI/FCI 70-2 Klasa V (standardowa) / Klasa VI (opcjonalnie) |
| Proces hartowania | Natryskiwanie HVOF / napawanie laserowe |
| Twardość powierzchni | HRC 58 - 62 |
| Typ połączenia | Kołnierzowe (RF, RTJ),-spawane doczołowo (BW) |
Główna lista materiałów
| NIE. | Nazwa części | Materiał (norma ASTM) |
| 1 | Ciało | ASTM A351 CF8 (odlew 304 ze stali nierdzewnej) |
| 2 | Piłka | A182 F304 + Powłoka z węglika wolframu (WC). |
| 3 | Siedziba | A182 F304 + Powłoka z węglika wolframu (WC). |
| 4 | Sprężyna talerzowa | Inconel X-750 (odporny na wysoką temperaturę i zmęczenie) |
| 5 | Trzon | ASTM A182 F304 / 17-4PH |
| 6 | Uszczelka | Wysokiej-gatunkowości elastyczny grafit |
| 7 | Uszczelka maski | SS304 + Elastyczna spirala grafitowa |
| 8 | Podkładka oporowa | Azotowana stal nierdzewna / wzmocniony grafit |
Główne połączenie i wymiary zewnętrzne (klasa 150/300)
Uwaga: ze względu na złożoną konstrukcję wysokość (H) zaworów z-metalowym uszczelnieniem jest zwykle nieco większa niż w przypadku wersji z miękkim-uszczelnieniem.
| Rozmiar (cale) | DN (mm) | L (150# - mm) | L (300# - mm) | D (średnica zewnętrzna kołnierza-mm) | H (wysokość-mm) | W (rączka/przekładnia- mm) |
| 1/2" | 15 | 108 | 140 | 89 / 95 | 90 | 150 |
| 1" | 25 | 127 | 165 | 108 / 125 | 115 | 180 |
| 2" | 50 | 178 | 216 | 152 / 165 | 160 | 350 |
| 3" | 80 | 203 | 283 | 190 / 210 | 205 | 500 |
| 4" | 100 | 229 | 305 | 229 / 255 | 250 | 600 |
| 6" | 150 | 394 | 403 | 279 / 320 | 340 | Obsługiwana przekładnia |
| 8" | 200 | 457 | 502 | 343 / 380 | 430 | Obsługiwana przekładnia |
Cechy charakterystyczne pływającego zaworu kulowego metalowego-A351 CF8
Podwójny opór:Podłoże 304 SS zapewnia ochronę chemiczną, podczas gdy warstwa węglika wolframu jest odporna na erozję mechaniczną i zarysowanie cząstek.
Projekt kompensacji termicznej: Sprężyny Inconel X-750 Bellevilleumieszczone za siedzeniami pochłaniają rozszerzalność cieplną w wysokich temperaturach. Zapobiega to zatarciu (zakleszczeniu) kuli i gniazd, zachowując jednocześnie stabilny moment obrotowy.
Opcje uszczelniania:Dostępne w wersji jednokierunkowej z wymuszonym uszczelnieniem lub dwukierunkowej elastycznej konstrukcji uszczelniającej w zależności od wymagań procesu.
Samoistne bezpieczeństwo przeciwpożarowe i antystatyczne-:Całkowicie-metalowa konstrukcja (z wyłączeniem opakowania) z natury spełnia-normy bezpieczeństwa przeciwpożarowego API 607 i zapewnia doskonałą ciągłość elektryczną, co zapobiega gromadzeniu się ładunków elektrostatycznych.
Niskie koszty utrzymania:Ekstremalna trwałość metalowej pary uszczelniającej znacznie zmniejsza częstotliwość wymiany i nieplanowane przestoje w produkcji.
Fabryka Zaworów GNEE
Często zadawane pytania
Co jest odpowiednikiem ASTM A351 CF8?
ASTM A351 CF8jest odpowiednikiem rzutowaniaStal nierdzewna AISI 304.
Oto jak rozkłada się na różne formy metali:
Kute (płyta/arkusz):AISI 304
Podrobiony:ASTM A182F304
Rzucać:ASTM A351CF8
Norma europejska/DIN: 1.4308
Jakie jest znaczenie zaworu CF8?
W branży zaworówCF8to standardowy kod materiału dlaodlew ze stali nierdzewnej 304:
C: Odlew (wyprodukowany w procesie odlewania).
F: Żelazo-Chrom-Stop niklu (wskazuje, że jest to stal nierdzewna).
8: Określa specyficzne właściwości chemiczne i mechaniczne (w przybliżeniu równoważne 18% chromu i 8% niklu).
Jaka jest specyfikacja materiałowa ASTM A351?
ASTM A351to standardowa specyfikacja materiału dlaodlewy ze stali austenitycznej (nierdzewnej).dla części- zawierających ciśnienie.
Kluczowe punkty obejmują:
Centrum:Obejmuje pracę w wysokiej-temperaturze i środowisku korozyjnym.
Wspólne oceny:Obejmuje stopnie takie jakCF8 (304), CF8M (316), CF3(304L) iCF3M (316L).
Aplikacja:Jest to podstawowy standard stosowany do produkcji stali nierdzewnejkorpusy zaworów, pompy i armatura stosowane w przemyśle chemicznym, naftowym, gazowym i energetycznym.
