Trójstronny opis zaworu pneumatycznego
Trójstronna zawór pneumatyczny jest zautomatyzowanym zaworem, który napędza rdzeń zaworu do obracania się przez siłownik pneumatyczny, aby osiągnąć średnią rozrywkę, zbieżność lub przełączanie kierunku przepływu. Jest on głównie podzielony na dwa typy: typ L i typu T, odpowiednie do scenariuszy gazu, cieczy, pary i korozyjnego sterowania.
L-Type: Kierunek przepływu jest przełączany przez obrócenie rdzenia zaworu 90 stopnia w celu podłączenia dwóch kanałów pionowych (takich jak A → B lub A → C), który jest odpowiedni dla wymagań przełączania kierunku przepływu; T-Type: Trzy kanały można ze sobą podłączyć lub zamykać niezależnie, obsługując średnią zbieżność (A+B → C) lub dywersję (A → B+C) i elastyczną kontrolę złożonych systemów rurociągów.
Kluczowe funkcje projektowe
Optymalizacja strukturalna : zaworów korpus i uszczelnienie : Projektowanie kanału przepływu pełnego (DN15 ~ DN1000), Opcjonalny PTFE (-30 ~ 180 stopni) lub ppl (-30} ~ 250 stopni) dla pieczęci siedzenia, poziom wycieku do ansi vi; Pneumatyczny siłownik : Obsługuje podwójne działanie (5 ~ 7BAR BAR SUPER) lub jednorazowe (automatyczny reset po utracie ciśnienia), zintegrowany z pozycją adaptera platformy ISO 5211, przełącznikiem limitu i innymi akcesoriami . Innovative Design: Quick Struktura instalacji : Poprzez kombinację stożkowego pierścienia wypukłego i zacisku HAFF połączenie kołnierza/zacisku można szybko zacisnąć i zdemontować (takie jak scenariusz DN50 ~ DN600) ; Moduł modułowy : Niektóre modele mają wbudowaną magnetyczną płytkę podłączającą i mechanizm resetowania sprężyny, aby zapobiec gromadzeniu się zanieczyszczeń w interfejsie kołnierza, gdy nie jest używany.
Trójstronna specyfikacja zaworu pneumatycznego
|
przedmiot |
wartość |
|
Gwarancja |
1 rok |
|
Typ |
Zawory kulowe |
|
Dostosowane wsparcie |
OEM |
|
Miejsce pochodzenia |
Henan, Chiny |
|
Nazwa marki |
Gnee |
|
Numer modelu |
PT+DN25 |
|
Aplikacja |
Ogólny |
|
Temperatura mediów |
Normalna temperatura |
|
Moc |
Pneumatyczny |
|
Głoska bezdźwięczna |
Woda |
|
Rozmiar portu |
1'' |
|
Struktura |
PIŁKA |
|
Materiał ciała |
Stal nierdzewna |
|
Presja robocza |
16 bar |
|
MOQ |
1 komputery |
|
Certyfikat |
Certyfikacja CE |
|
Standardowe lub niestandardowe |
standard |
|
Temperatura pracy |
-20~200 |
|
Uszczelka |
Drewniane pudełko |
|
Marka |
Autorun |
|
Kolor |
Dostosowany kolor |
|
Połączenie |
Nitka |
Parametry techniczne i punkty wyboru
| Warunki | Wskaźniki techniczne | Scenariusze adaptacyjne |
|---|---|---|
| Nominalne ciśnienie | PN1,6 ~ 6,4MPA (do PN25) | Systemy pod wysokim ciśnieniem chemicznym i wydobywczym |
| Temperature Zakres | -30 stopień ~ 250 stopni (zależy od materiału uszczelnienia) | Para w wysokiej temperaturze (uszczelka ppl) |
| Connection Tryb | Kołnierz (GB/T 9113), zacisk Quick-Install (ocena sanitarna) | Poród aseptyczny żywności/farmaceutycznego |
| Material Options | Ciało zaworu: stal nierdzewna 304/316L; Kulka zaworowa: gumowy metal lub cała stal | W przypadku mediów korozyjnych wybierz 316L |

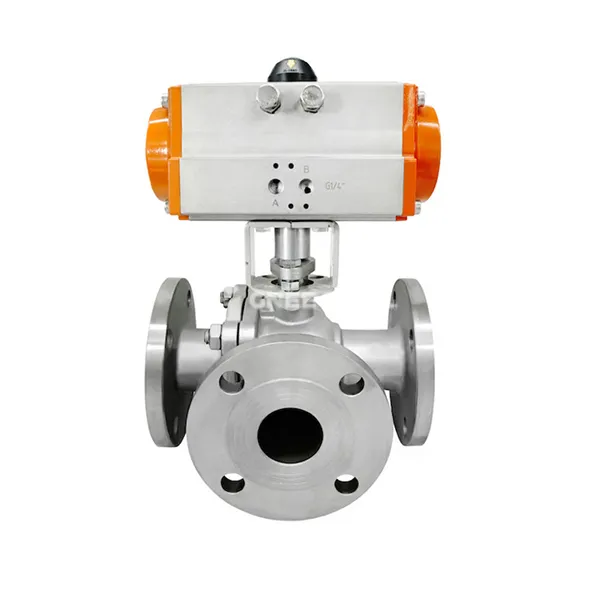

Trójdrożny zawór piłki pneumatycznej gnee
Zastosowania
Chemikalia/energia:
Kontrola dywersji parowej w wysokiej temperaturze (T-Type, PN16, PTFE Pieczęć);
Kwasowo-zasadowy układ zbieżności (korpus zaworu typu L, 316L).
Żywność/farmaceutyka:
Czyszczenie CIP rurociągów sanitarnych (Szybki instalacja, RA mniejszy lub równy 0. 8 μm polerowanie powierzchniowe);
Obróbka wody/wydobycie:
Wielokierunkowy transport zawiesiny (wyłożony gumowy korpus zaworu, projekt zużycia przeciwdziałania).
