Co to jest zawór motylkowy typu płytkowego?
Przepustnica-typu płytkowego jest powszechnie stosowanym zaworem rurociągów przemysłowych. Jest on połączony pomiędzy dwoma kołnierzami rurociągu za pomocą-podwójnych śrub. Charakteryzuje się zwartą budową, wygodnym montażem oraz szybkim otwieraniem i zamykaniem. Jest szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, energetyce, zaopatrzeniu w wodę i odwadnianiu oraz budownictwie komunalnym.
Cechy konstrukcyjne
Kompaktowy i lekki
Korpus zaworu ma cienką konstrukcję, dzięki czemu jest niewielki i lekki, co nadaje się do zastosowań z ograniczoną przestrzenią lub krótkimi odstępami między rurami (np.-wieżowce i podziemne korytarze rur).
Prosta konstrukcja, składająca się tylko z kilku części, takich jak korpus zaworu, płytka motylkowa, trzpień zaworu i pierścień uszczelniający, co zapewnia niskie koszty instalacji i konserwacji.
Metoda połączenia
Mocowane bezpośrednio pomiędzy dwoma kołnierzami rur za pomocą-podwójnych śrub, co eliminuje potrzebę stosowania dodatkowych uszczelek kołnierzy i zmniejsza liczbę punktów wycieków.
Przepustnica płytkowa typu-z uchem wykorzystuje konstrukcję z uchem do mocowania, co dodatkowo zwiększa stabilność połączenia.
Wiele metod napędu
Obsługuje wiele metod napędu, w tym ręczny (klamka, przekładnia ślimakowa), pneumatyczny i elektryczny, umożliwiając zdalne sterowanie lub zautomatyzowaną pracę.
Typ uszczelnienia
Elastyczna uszczelka
Materiał pierścienia uszczelniającego: kauczuk nitrylowy (NBR), kauczuk etylenowo-propylenowy (EPDM), kauczuk fluorowy (VITON), politetrafluoroetylen (PTFE) itp.
Cechy: Niezawodne uszczelnienie, odpowiednie do stosowania w warunkach niskiej-temperatury i-ciśnienia (takich jak media wodne, gazowe i olejowe).
Zastosowania: Instalacje wodociągowe i kanalizacyjne, kanały klimatyzacyjne, przemysł spożywczy i farmaceutyczny.
Metalowa twarda uszczelka
Struktura: wykorzystuje potrójną mimośrodową, wielowarstwową-metalową strukturę uszczelniającą; powierzchnie uszczelniające gniazda zaworu i płytki motylkowej mają kształt stożka eliptycznego.
Materiał: gniazdo zaworu wykonane jest ze stopu Cr13 lub stopu wolframu-kobaltu; powierzchnia uszczelniająca płytki motylkowej jest pokryta twardym stopem na bazie kobaltu-.
Cechy: odporność na wysoką temperaturę (mniejszą lub równą 650 stopni), odporność na wysokie ciśnienie (mniejszą lub równą 2,5 MPa), odporność na zużycie; nadaje się do trudnych warunków, takich jak para, gorąca woda i media chemiczne.
Zalety: Dwukierunkowe uszczelnienie, otwieranie i zamykanie bez tarcia, długa żywotność.
Zasada działania
Sterowanie otwieraniem i zamykaniem
Płytka motylkowa obraca się o 0–90 stopni wokół osi trzpienia zaworu, aby zapewnić przepływ medium lub-odcięcie.
Gdy jest całkowicie otwarty, grubość płytki motylkowej stanowi jedyny opór dla przepływu czynnika przez korpus zaworu, co skutkuje niskim spadkiem ciśnienia i doskonałą charakterystyką kontroli przepływu.
Mechanizm uszczelniający
Elastyczna uszczelka: Pierścień uszczelniający ulega odkształceniu sprężystemu pod naciskiem medium, dopasowując się do płytki motylkowej, aby uzyskać uszczelnienie.
Metalowa twarda uszczelka: Potrójna mimośrodowa konstrukcja zapewnia oddzielenie gniazda zaworu i płytki motylkowej lub kontakt w momencie otwierania i zamykania, eliminując tarcie i osiągając zerowy wyciek.
Scenariusze zastosowań
Ogólne warunki pracy
Przemysł naftowy i chemiczny: kontrola przepływu i proporcji materiałów chemicznych w celu zapobiegania wyciekom mediów.
Przemysł metalurgiczny: Regulacja przepływu i ciśnienia w rurociągach gazu wielkopiecowego i pary.
Systemy zaopatrzenia w wodę i odprowadzania wody: regulacja poziomu i objętości wody w wodociągach miejskich, oczyszczalniach ścieków i rurociągach-przeciwpożarowych.
Specjalne warunki pracy
Wysokotemperaturowe i wysokociśnieniowe: Rurociągi pary kotłowej w energetyce; rurociągi urządzeń do wytapiania w przemyśle metalurgicznym.
Media żrące: Rurociągi zawierające kwasy i zasady w przemyśle chemicznym; rurociągi wody morskiej na platformach morskich (wymagają-odpornych na korozję materiałów, takich jak stal nierdzewna lub wykładzina z fluoropolimeru).
Wymagania dotyczące-dwukierunkowego uszczelnienia: zawory zwrotne na wylocie pompy; scenariusze wymagające zapobiegania cofaniu się mediów.
Punkty konserwacji
Regularna kontrola
Skuteczność uszczelnienia: Co miesiąc sprawdzaj oznaki wycieków, gdy zawór jest zamknięty, używając środków do wykrywania nieszczelności lub obserwując, czy nie pojawiają się pęcherzyki.
Elastyczność operacyjna: Ręcznie otwieraj i zamykaj całkowicie zawór co sześć miesięcy, aby monitorować zmiany rezystancji i rozwiązywać wszelkie zacięcia lub blokady.
Smarowanie i zapobieganie korozji
Smarowanie: co kwartał nakładaj smar na bazie litu-lub proszek grafitowy na ruchome części, takie jak trzonki zaworów i łożyska.
Zapobieganie korozji: Co roku sprawdzaj-powłokę antykorozyjną, napraw uszkodzone obszary i zastosuj cynkowanie ogniowe-lub zabezpieczenie malarskie.
Wymiana pierścienia uszczelniającego
Elastyczne pierścienie uszczelniające mają zazwyczaj żywotność 2-3 lat. W przypadku wystąpienia starzenia, pęknięć lub wycieków należy je natychmiast wymienić.
Zużyte metalowe gniazda zaworów-z twardym uszczelnieniem wymagają naprawy spawalniczej lub wymiany zespołu gniazda zaworu.

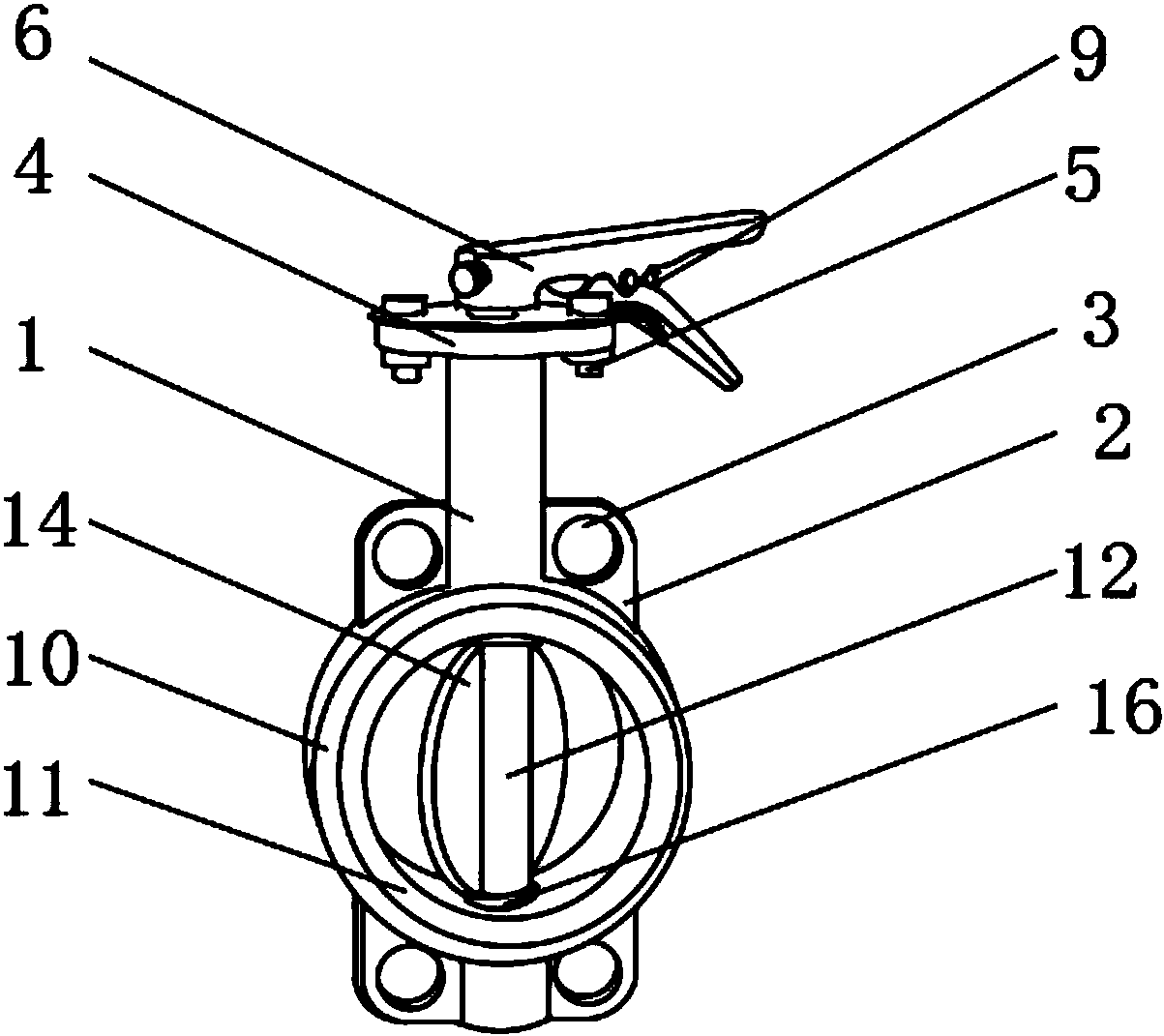

rysunek zaworu motylkowego typu waflowego
