Norma API 598 kompleksowo obejmuje różne typy zaworów, takie jak zasuwy, zawory kulowe, zawory grzybowe, zawory kulowe, zawory zwrotne i przepustnice z gniazdami elastycznymi, gniazdami nie-niemetalowymi (takimi jak ceramika) i gniazdami metalowymi. Wśród nich elastyczne gniazdo zaworu obejmuje: a) miękkie gniazdo zaworu, które zawiera stałe i półstałe smary plastyczne (takie jak zawory grzybkowe); b) Miękkie i metalowe gniazdo zaworu (takie jak laminowany pierścień gniazda zaworu); c) Każdy inny materiał gniazda zaworu zaprojektowany w celu spełnienia współczynnika nieszczelności gniazda zaworu elastycznego określonego w Tabeli 5. Niniejsza norma nie tylko uzupełnia inne normy API, które się do niej odwołują, ale ma również zastosowanie do innych typów zaworów w przypadku porozumienia między kupującym a producentem zaworu.
Uzyskaj wycenę technicznądla zaworów kulowych, zasuwowych i kulistych przetestowanych pod kątem API 598 w ciągu 24 godzin.
Wymagane testy zaworu API 598
| Typ zaworu | Test powłoki | Test na tylnym siedzeniu | Zamknięcie pod niskim-ciśnieniem | Zamknięcie pod wysokim-ciśnieniem |
| Zawór bramowy | Wymagany | Wymagany | Wymagany | Opcjonalne (1) |
| Zawór kulowy | Wymagany | Wymagany | Wymagany | Opcjonalne (1) |
| Sprawdź zawór | Wymagany | N/A | Fakultatywny | Wymagany |
| Zawór kulowy | Wymagany | N/A | Wymagany | Opcjonalne (1) |
| Zawór motylkowy | Wymagany | N/A | Wymagany | Opcjonalne (1) |
| Zawór korkowy | Wymagany | N/A | Wymagany | Opcjonalne (1) |
(1) Uwaga:W przypadku zaworów z miękkim-uszczelnieniem (sprężystym) zazwyczaj wymagane jest-testowanie zamknięcia pod wysokim ciśnieniem, aby sprawdzić skuteczność uszczelnienia gniazda.
Ciśnienia testowe zaworu API 598
| Przedmiot testowy | Medium testowe | Ciśnienie próbne |
| Test powłoki | Ciecz (zwykle woda) |
Większe lub równe 1,5× Większe lub równe 1,5× Ciśnienie robocze na zimno (CWP) |
| Test na tylnym siedzeniu | Ciecz (zwykle woda) |
Większe lub równe 1,1× Większe lub równe 1,1× Ciśnienie robocze na zimno (CWP) |
| Zamknięcie wysokociśnieniowe- (siedzenie) | Ciecz (zwykle woda) |
Większe lub równe 1,1× Większe lub równe 1,1× Ciśnienie robocze na zimno (CWP) |
| Zamknięcie niskociśnieniowe- (siedzenie) | Gaz (powietrze lub azot) | 60 psi ~ 100 psi (4 ~ 7 barów) |
- CWP (ciśnienie robocze na zimno):Odnosi się to do maksymalnego ciśnienia, przy którym zawór może pracować w temperaturze otoczenia (zwykle od -29 do 38 stopni).
- Czas trwania testu powłoki:Podczas tego testu zawór musi być częściowo otwarty, aby zapewnić pełne ciśnienie w korpusie, pokrywie i uszczelkach.
- Wymagania dotyczące zerowego wycieku:DlaMiękkie-siedzenie (sprężyste)zaworów, norma API 598 ściśle nakazuje zerowy widoczny wyciek zarówno podczas testów zamknięcia pod wysokim, jak i pod niskim-ciśnieniem.
- Testowanie siedzenia:Testy{0}}wysokociśnieniowe doskonale sprawdzają się pod kątem integralności konstrukcyjnej gniazda, natomiast testy gazowe pod niskim-ciśnieniem są bardziej czułe w wykrywaniu mikroskopijnych zadrapań na powierzchniach uszczelniających.
Minimalny czas trwania testu API 598 (sekundy)
| Rozmiar zaworu (NPS) | DN (mm) | Test powłoki (sek) | Test na tylnym siedzeniu (sek) | Test zamknięcia (sek) |
|
Mniejsze lub równe Mniejsze lub równe 2" |
50 | 15 | 15 | 15 |
| 2 ½" do 6" | 65 do 150 | 60 | 60 | 60 |
| 8" do 12" | 200 do 300 | 120 | 120 | 120 |
|
Większy lub równy Większy lub równy 14" |
350+ | 300 | 300 | 300 |
Maksymalny dopuszczalny wyciek API 598 (test cieczy)
| Rozmiar zaworu (NPS) | Zawory z miękkim-gniazdkiem | Zawory metalowe-z gniazdem (zasuwa/kula/kula) |
|
Mniejsze lub równe Mniejsze lub równe 2" |
0 kropli | 0 kropli (standardowo w zależności od typu) |
| 2 ½" do 6" | 0 kropli | 12 kropli na minutę |
| 8" do 12" | 0 kropli | 20 kropli na minutę |
|
Większy lub równy Większy lub równy 14" |
0 kropli | 2 krople na cal średnicy/minutę |

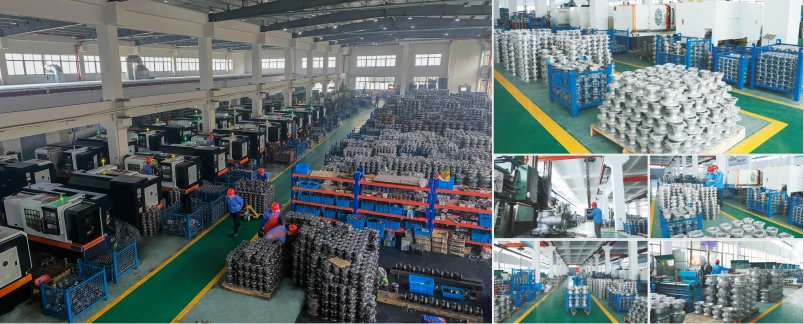

Fabryka zaworów GNEE API 598
Dostępne-w magazynie i zweryfikowane pod kątem API 598: wysokociśnieniowe-zawory kulowe i zasuwowe gotowe do szybkiej wysyłki na cały świat.
Często zadawane pytania
Jaka jest różnica między API 598 a API600?
API 600 obejmuje stalowe zasuwy, API 6D obejmuje zawory rurociągowe, a API 598 obejmuje kontrolę i testowanie zaworów. Dane produktów w przypadku produktów z oceną API-muszą zawierać obowiązującą normę jako atrybut, aby zapewnić prawidłową specyfikację i zamówienie.
Jaka jest różnica między API 598 a API 609?
API 609 to specyfikacja przepustnic w konfiguracji typu-z końcówką i typu płytki-, przeznaczona do montażu pomiędzy kołnierzami ANSI B16, klasy od 150 do 1500. API 598 obejmuje wymagania dotyczące testowania i inspekcji zaworów zwrotnych, zasuwowych, kulowych, kulowych, wtykowych i motylkowych. Wartości ciśnienia zaworów stalowych w ASME/ANSI B16.
