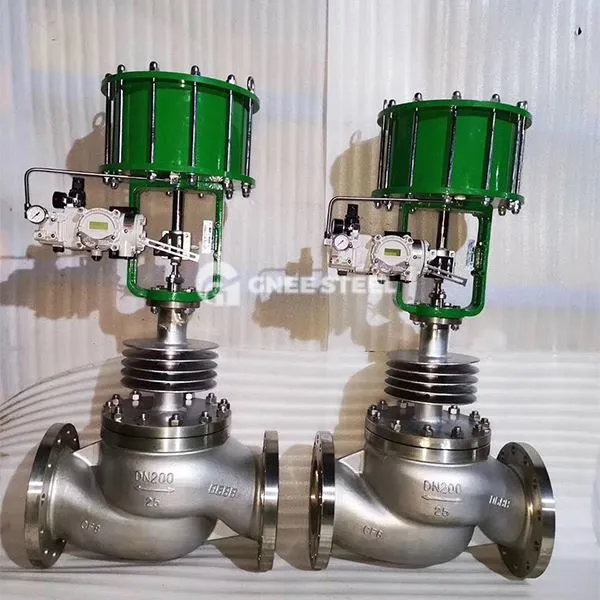

Pneumatyczne zawory globalne

Pneumatyczne zawór globalny to zawór sterujący, który wykorzystuje sprężone powietrze jako źródło zasilania. Napędza dysku zaworu, aby wznieść się i spaść przez siłownik pneumatyczny, aby osiągnąć pełną otwartą/bliską kontrolę podłoża rurociągu. Jest odpowiedni do szybkiego odcięcia i bezpiecznej potrzeby izolacji w dziedzinie ropy naftowej, przemysłu chemicznego i energii.

Podstawowa struktura i zasada pracy
Podstawowe elementy:
Pneumatyczny siłownik: cylinder podwójnie działający lub jednorazowy, odbierający sygnał sterujący (sprężone powietrze 4 ~ 9 barów) w celu ruchu łodygi zaworu.
Zawór korpus i zawór: Darc zaworu jest strukturą w kształcie wtyczki, powierzchnia uszczelniająca przyjmuje płaską lub stożkową konstrukcję powierzchni, a siedzenie zaworu jest przyspawane twardym stopem na bazie kobaltu w celu poprawy odporności na zużycie.
Forma uszczelnienia: Uszczelnienie wymuszone (uszczelnienie pomocnicze średniego ciśnienia) lub samowystarczalne (uszczelnienie ciśnienia zaworu).
Zasada pracy:
Pneumatyczny siłownik przełącza kierunek źródła powietrza przez zawór elektromagnesu, popycha tłok lub przeponę, aby napędzać łodygę zaworu, aby poruszać się pionowo, tak że kontakt z zaworem lub oddziela się od siedzenia zaworu, aby osiągnąć otwarcie i zamknięcie.
‌ Ochrona przedsiębiorczości ‌: Jednostkowe siłowniki polegają na resetowaniu sprężyny i automatycznie zamknięte, gdy powietrze zostanie utracone (typ bezpieczny dla awarii) ‌.



Pneumatyczne zawory globalne



Aplikacja:

Odcięcie przemysłowe: awaryjne odcięcie wysokiej temperatury pary i mediów korozyjnych (w tym H₂s, Co₂).
Bezpieczna izolacja: upłynnione gaz ziemny (LNG) Rurociągi magazynowe i transportowe, ciekłe pompy tlenowe sprzętu do rozdzielenia powietrza.

Punkty wyboru:

Charakterystyka średnio: W przypadku cząstek zawierających średnie preferowana jest twarda uszczelka + nachylona zawór, aby zmniejszyć zużycie.
Siłownik: W warunkach różnicy wysokiej ciśnienia (＞ 10 MPa) należy wybrać cylinder podwójnie działający, aby zapewnić siłę napędową.
Kierunek instalacji: Kierunek przepływu medium powinien być spójny z strzałką na korpusie zaworu, aby uniknąć instalacji odwrotnej i awarii uszczelnienia.
