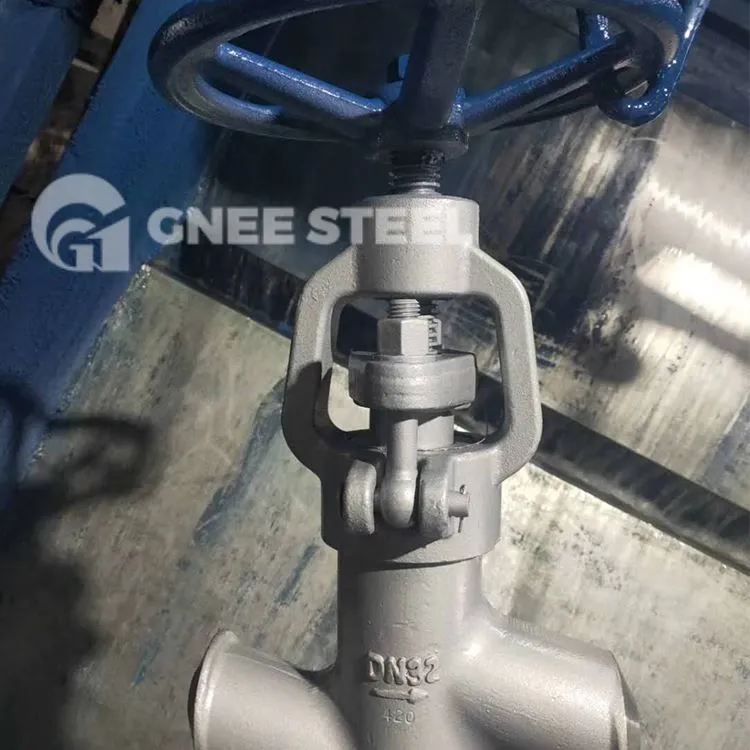

Zawór kulowy wysokiego ciśnienia otwarty, wysokość otwarcia klapy zaworu, dla średnicy nominalnej 25% ~ 30%, przepływ osiągnął maksimum, przy którym zawór osiągnął pozycję całkowicie otwartą. Zatem pełne otwarcie zaworu kulowego powinno być określone na podstawie skoku klapy zaworu
Specyfikacja
Pokrywa z uszczelką ciśnieniową
Zakres rozmiarów: NPS 2 do NPS 24
Zakres klas: 900LB do 2500LB
Konstrukcja STD.: API600/ASME B16.34
Dane techniczne
Materiał:
16 Mo 3 , 1.5415 - 530 stopień
13 CrMo 4-5 , 1.7335 - 550 stopień
10 CrMo 9-10 , 1.7380 - 580 stopnia
15 NiCuMoNb 5 , 1.6368 - 450 stopień
X 10 CrMoVNb 9-1, , 1.4903 - 650 stopnia
X 10 CrMoVNb 9-2, , 1.4901 - 650 stopnia
Kształt:
Wysokociśnieniowe zawory kulowe wg. książeczka serii 7641.1 z końcówkami do spawania
Rozmiar nominalny:
DN10 - DN65
Ciśnienie nominalne:
PN320 - PN500
Opcje:
Możliwe są wersje opcjonalne.
Charakterystyka konstrukcji zaworu rozłączającego o wysokiej temperaturze i wysokim ciśnieniu
1, zastosowanie bez sworznia zaciskowego środkowego kołnierza, gwintu wewnętrznego i kluczowych ogniw, połączenia śrubowego środkowego kołnierza i innych konstrukcji.
2, korpus zaworu, obróbka pokrywy zaworów jest wykonywana na linii automatycznej, z niewielką wagą, precyzją obróbki i innymi cechami.
3, gniazdo zaworu, powierzchnia uszczelniająca zaworu są spawane natryskowo plazmowo węglikiem kobaltu w kolorze i stają się odporne na zużycie i odporne na zadrapania.
4, powierzchnia trzpienia zaworu metodą azotowania odpornego na korozję.
5, można zamontować w dowolnym miejscu rurociągu
Średnica mniejsza lub równa DN80 dla przepływu w górę od dołu (dodatni przepływ „od dołu do wysokiego na wyjściu”)
Przepływ mediów większy lub równy DN100 z góry na dół (przeciwprąd „wysoki wlot, niski wylot”).
Zasuwa kulowa
