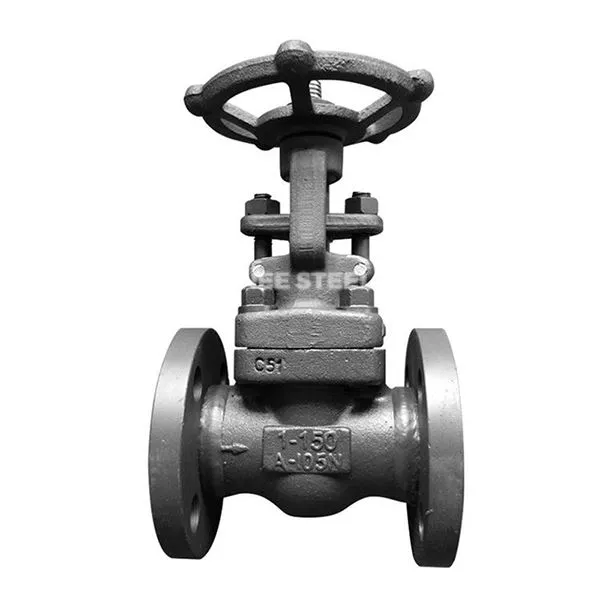

A105 Globe Valve

Zawór Globe A105 to zawór z przymusowym uszczelnieniem wykonany ze stali kuty ASTM A105, który jest specjalnie stosowany do średniego odcięcia i kontroli przepływu w systemach rurociągowych o wysokiej temperaturze i wysokim ciśnieniu. Jego podstawowe funkcje obejmują:

‌ Cechy materiałowe ‌: A105 jest stalą niskoemisyjną (podobną do 20 stali węglowej), o wysokiej wytrzymałości, wysokiej temperaturze i odporności na wysokie ciśnienie, i może wytrzymać warunki pracy do 570 stopni;
‌ Projektowanie ‌: powierzchnie uszczelniające dysku zaworu i gniazda zaworu są często spawane twardym stopem (takim jak stelity), który jest odporny na zużycie i odporny na erozję, i osiąga dwustronne szczelne uszczelnienie;
‌ Forma strukturalna ‌: Obsługuje konstrukcję o pełnej średnicy lub o zmniejszonej średnicy, a pokrywa zaworu przyjmuje samooceny, gwintowane lub spawane połączenie, aby dostosować się do różnych scenariuszy instalacji.

‌ASTM A105\/A105M‌: Określa skład chemiczny i właściwości mechaniczne odkuwek zastawki;
‌GB\/T 12228-2006 ‌: Chiński standard określa warunki techniczne odkuwek stali węglowej.
‌ Standardy design i produkcji ‌:
‌Ansi B16.34‌: Specyfikacja projektowania zaworu wysokiego ciśnienia, obejmująca poziomy ciśnienia klasy 150 ~ 2500;
‌Asme B16.25‌: Wymiary strukturalne i wymagania dotyczące rowka dla końców spawania tyłka;
‌Jb\/t 3595‌: krajowy standard akceptacji zaworu elektrowni, weryfikacja siły i wydajności uszczelnienia

Cechy
‌ Odporność na ciśnienie i temperaturę ‌: ‌

Zakres ciśnienia ‌: obejmujący klasę 150 ~ klasa 2500 (PN16 ~ PN420), obsługujący scenariusze wysokiego ciśnienia na ciśnienie 16 ~ 32 MPA; ‌

Zakres temperatur‌: -29 stopień ~ +570, modele o wysokiej temperaturze są odpowiednie dla systemów pary elektrowni. ‌

Niezawodność operacyjna ‌ ‌

Szybkie otwarcie i zamykanie ‌: Dysk zaworu ma krótki skok (maksymalny przepływ jest osiągany, gdy średnica nominalna jest otwarta na 25%~ 30%), a czas otwierania i zamknięcia jest krótki; ‌

Projekt odporny na uderzenie ‌: Waga tłumienia równoważy moment zamykający, aby zapobiec działaniu młotka wody. ‌

Konserwacja wygody ‌ ‌

Konserwacja online‌: Odwrócona struktura uszczelniająca głównego korpusu zmniejsza częstotliwość konserwacji wyłączania; ‌

Optymalizacja pakowania ‌: Podwójne opakowanie rękawa jest automatycznie dostosowywana w celu zmniejszenia ryzyka wycieku.



A105 Globe Valve



Zalecenia dotyczące wyboru

Warunek pracy zdolność adaptacji:

Scenariusz wysokiego ciśnienia i wysokiej temperatury: preferowany jest klasa 1500 lub wyższa, a materiałem korpusu zaworu jest chrom-molibdenum stal (WC6);

Środki korozyjne: powierzchnia uszczelniająca jest przyspawana twardym stopem, a łodyga zaworu jest wykonana z 316 stali nierdzewnej do ochrony korozji.

Wybór trybu pracy:

Częste otwarcie i zamknięcie: Konfiguruj siłownik pneumatyczny lub elektryczny (musi spełniać poziom ochrony IP67);

Operacja ręczna: DN mniejsze lub równe 80 zaworom może użyć skrzynki zębatej robaków, aby zmniejszyć moment obrotowy.

Formularz instalacji:

Scenariusz ograniczony przestrzenią: Wybierz połączenie z końcem spawania lub kompaktowe połączenie kołnierza (ANSI B16.5);

Częste wymagania demontażowe: Preferowana jest struktura maski połączonej pierścieniem (kołnierz RJ)
