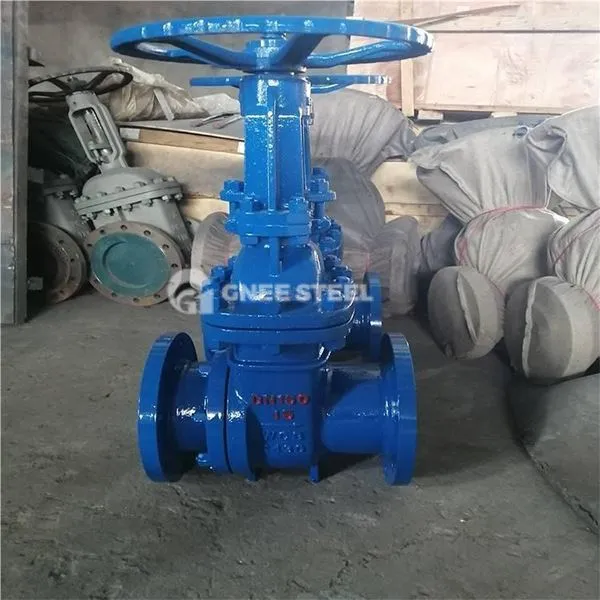

Opis zaworu bramki opłatek
Zawór bramki waflowej to zwarty zawór bramki, który jest bezpośrednio zaciskowy między kołnierzami rur przez kołnierzowe hule po obu stronach korpusu zaworu . Używa specyficznego scenariuszy kontrolnych typu noży lub równoległych, a medium jest odcinane przez bramę .. Fluids .
struktura:
Zespół korpusu zaworów : Zawiera korpus zaworu, pokrywa zaworu i gniazdo zaworu . Materiały to głównie żelazo plastyczne (QT450), stal nierdzewna (304/316), a stal węglowa (WCB) . grubość ciała zaworu DN50 ~ DN600 jest kontrolowana w zakresie zakresu z zakresu z zakresu z zakresu z 30-120 mm .
Gate Typ :
Brama typu noża: obróbka krawędzi (HRC 45-50), może odcinać włókna i ziarniste zanieczyszczenia i jest odpowiednie do mediów o stałej zawartości mniejszej lub równej 25%.
Równoległa podwójna brama: ze strukturą sprężynową, ma zarówno niskociśnieniowe uszczelnianie, jak i pod wysokim ciśnieniem możliwościami antyspienia .
Tryb Drive : Instrukcja (koło ręczne/uchwyt), elektryczny (taki jak PZ973 Electric Sione) i pneumatyczne .
Specyfikacja zaworu bramki opłatek
| Kategoria parametrów | Typical Zakres |
|---|---|
| Średnica nominalna | DN50 ~ DN600 (maksymalna specjalna dostosowanie DN1200) |
| Poziom ciśnienia | PN1,0 ~ PN1,6MPA (klasa 150 ~ 300) |
| Obowiązująca temperatura | -29 stopień ~ 425 stopni (materiał z twardym metalowym materiałem)/ -20 stopień ~ 80 stopni (miękka uszczelka gumy/ PTFE) |
| Standardy połączenia | ANSI B16.5, GB/T 9113 Typ wafla kołnierza, Tolerancja odległości otworu ięknie ± 0,5 mm |
Kontrola i kontrola jakości
- Produkty kontroli tworzenia
Test wytrzymałości Shell: 1 . 5 -krotność ciśnienia nominalnego (zawór PN1,6 wymaga 2,4 mPa) przez 5 minut, bez wycieku.
Test wydajnościowy 1 .
Test działający : Pełne otwieranie i zamykanie skoku 3 razy, fluktuacja momentu obrotowego zaworu mniejsza lub równa 15%.
- Key Punkty kontrolne
Chropowatość powierzchni uszczelnienia gniazda i zaworu RA mniejszy lub równa 0 . 8 μm, powierzchnia styku większa lub równa 85%.
Błąd prostości zaworu mniejszy lub równy 0,05 mm/m, prześwit dopasowania gwintu mniejszy lub równy 0,1 mm
Zawór bramki opłat
Zastosowania
| Przemysł | Aplications | Odpowiednie modele |
|---|---|---|
| Papermerming WATWATS | Cutowanie włókien miazgi (rozmiar cząstek ścinania mniejszy lub równy 15 mm) | Zawór opłatek bramki typu noża (typ PZ73W) |
| Przetwarzanie mineralne | Kontrola przepływu zawiesiny (zawartość stała mniejsza lub równa 30%) | Uszczelniony zawór waflowy |
| przetwórstwo spożywcze | Otwarcie i zamykanie rur sanitarnych (materiał 316L + uszczelka EPDM) | Aseptyczny zawór bramki |
| Emppe Desulfuriation | Transport zawiesiny wapiennej (odporność na korozję Cl⁻) | Zawór bramki w podszewce plastikowej |
