Opis zaworów bramy pneumatycznej
Pneumatyczne zawory bramy to zawory, które wykorzystują sprężone powietrze jako źródło zasilania. Smycz zaworu jest napędzany cylindrem w celu uzyskania pionowego podnoszenia bramy. Są one używane do pełnej kontroli otwierania lub zamykania mediów rurociągowych i nie mogą być używane do regulacji przepływu. Istnieją dwa rodzaje pieczęci:
Samoczepnictwo: Brama jest dociśnięta do siedzenia zaworu przez średnie ciśnienie, aby osiągnąć uszczelnienie (takie jak warunki niskiego ciśnienia).
Uszczelnienie wymuszone: Po zamykaniu wymagana jest siła zewnętrzna (taka jak ciąg cylindra) do naciśnięcia bramki i siedzenia zaworu, które jest odpowiednie do scenariuszy uszczelnienia pod wysokim ciśnieniem lub o wysokim poziomie.
Struktura i typ rdzenia
Typowy projekt konstrukcyjny:
Równoległa podwójna brama: Dwie bramy są wstępnie prasowane i uszczelnione przez sprężyny lub cylindry, aby zapobiec zablokowaniu i zwiększeniu niezawodności uszczelnienia.
Mechanizm buforowy: Niektóre modele (takie jak Z644H) używają cylindrów dwuwarstwowych lub urządzeń buforowych, aby zmniejszyć uderzenie zamykania i przedłużyć żywotność powierzchni uszczelnienia.
Materiał powierzchniowy uszczelniający: Uszczelnienia twarde (stopy powierzchniowe lub ceramika) są używane do pożywki ziarnistej, a do czystych płynów stosuje się uszczelki miękkie (PTFE).
Główne typy:
| Typ | Funkcja | Zastosowania |
|---|---|---|
| Pneumatyczne równoległe zawór bramki podwójnej krążki | Projekt podwójnej bramy w celu oporu szorowania, mechanizmu bufora w celu zapobiegania zaatakowaniu | Ropa naftowa, chemiczny, system przenoszenia popiołu lotnego |
| Pneumatyczne płaska zawór bramki | Kanał przepływu ma równą średnicę, spadek ciśnienia jest mały, a w pełni otwarta/w pełni zamknięta operacja jest stabilna | Rurociągi średnie i niskie ciśnienie do wody, pary, oleju itp. |
| Pneumatyczne zawór odcięcia | Wymuszone struktura uszczelniające, opór pod wysokim ciśnieniem (mniejszy lub równy 1. 0 MPA) | Rozpocznij i zatrzymaj kontrolę przemysłu farmaceutycznego i energetycznego |
Specyfikacja zaworów bramek pneumatycznych
|
przedmiot |
zawór |
|
Aplikacja |
Elektrownia, morska, chemiczna, konstrukcja, transport |
|
Rozmiar portu |
DN 15- DN200 |
|
Gwarancja |
2 lata |
|
Miejsce pochodzenia |
Chiny |
|
Prowincja Henan |
|
|
Numer modelu |
GVC001 powiedział: |
|
Moc |
Podręcznik, elektryczny, pneumatyczny, hydrauliczny |
|
Temperatura mediów |
Wysoka temperatura, niska temperatura, średnia temperatura, normalna temperatura |
|
Struktura |
Brama |
|
Głoska bezdźwięczna |
Olej, woda, gaz, lox, kwas |
|
Dostosowane wsparcie |
OEM, ODM, OBM |

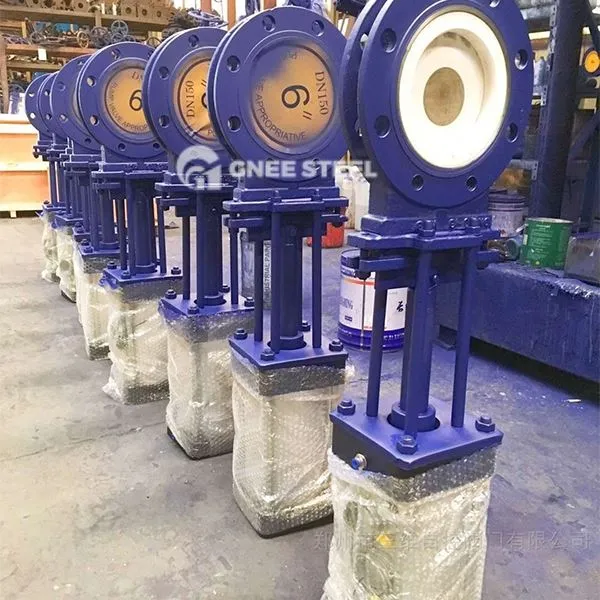

Pneumatyczne zawory bramy
odpowiedni:
Branża energii : rurociągi ropy naftowej w rafineriach, systemy pary w elektrowniach termicznych (odporność na temperaturę mniejszą lub równą 350 stopni).
Systemy przemysłowe : Kontrola pyłu w roślinach cementowych, granica zawiesiny w oczyszczalniach ścieków.
Specjalne warunki pracy : Łajniejsze i wybuchowe środowiska, które wymagają certyfikacji odpornej na eksplozję (takie jak standardy ATEX).
Key Punkty do selekcji :
Charakterystyka Medium : W przypadku cząstek zawierających średnio wybierz twarde uszczelki (węglika wolframu/ceramika), a dla czystych płynów wybierz miękkie uszczelki PTFE.
Poziom ciśnienia: W przypadku warunków pod wysokim ciśnieniem (większe lub równe 1,6 MPa) preferowane są wymuszone uszczelki, a dla niskiego ciśnienia można wybrać struktury samooceny.
Konfiguracja napędowa: W przypadku operacji o wysokiej częstotliwości zalecane są pneumatyczne podwójne działania siłowni, które obsługują szybkie otwarcie i zamykanie (mniejsze lub równe 3 sekundom).
